8.7. Снятие и установка на место генератораСнятие
|
|
1. Отсоедините отрицательный провод батареи.
2. Взведите ручной тормоз, затем поддомкратьте передок автомобиля
и установите его на осевые опоры (обратитесь к Разделу
Поддомкрачивание,
буксировка и смена колес).
Снимите правое переднее колесо.
3. Для обеспечения доступа к двигателю снимите пластиковый молдинг
правого переднего крыла, а затем переднюю секцию локера арки колеса.
4. Снимите вспомогательный приводной ремень (Раздел
Проверка
и замена вспомогательного приводного ремня).
|

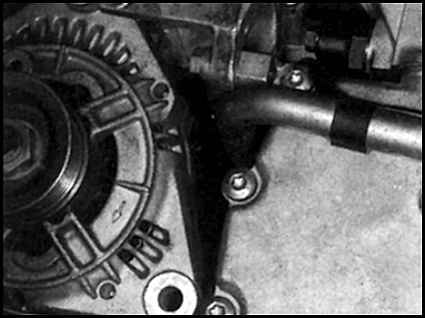

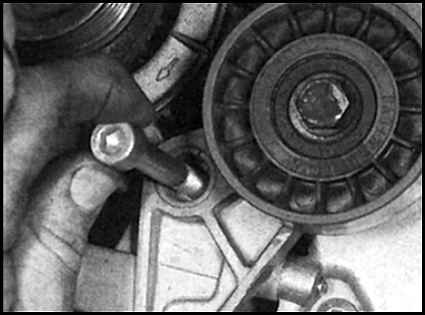

| 5. Отдайте верхний и нижний крепежные болты
генератора. Верхний крепежный болт двигателей с балансировочными валами
(В204 / В234) снабжен прорезью.
|
|
| 6. Выньте генератор из-под правого крыла так, чтобы образовался
доступ к контактам проводов.
|
|

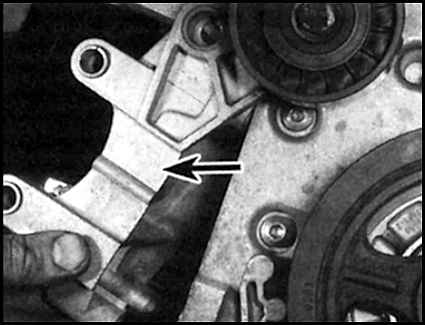

| 7. На двигателях, оснащенных балансировочными
валами (В204, В234), отболтите от задней стенки цилиндров установочную
скобу системы гидроусиления руля - обратите внимание, что на скобе
также закреплен шкив вспомогательного приводного ремня.
|
|
8. Запомните расположение проводов на задней
стенке генератора, затем отдайте гайки клемм (где имеются) и отсоедините
провода.
9. Снимите генератор с крыла.
|
|
Установка на место
Установка на место производится в порядке, обратном порядку снятия. Проверьте
надежность опор генератора и установите на место вспомогательный приводной ремень
(см. Главу
Текущее обслуживание).
|
