7.2. Передняя подвеска

7.2.1. Снятие и установка телескопической стойки


Крепление шаровой опоры

1 – рычаг передней подвески;

2 – болт;

3 – шаровая опора

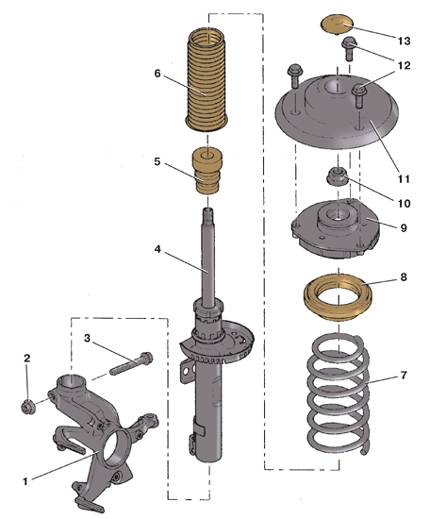

Детали стойки передней подвески

1 – поворотный кулак;
2 – гайка;
3 – стяжной болт;
4 – амортизаторная стойка;
5 – буфер сжатия;
6 – защитный кожух;
7 – пружина передней подвески;
8 – упорный подшипник опоры;
9 – опора стойки;
10 – гайка штока;
11 – тарелка опоры;
12 – болт крепления стойки;
13 – защитный колпак

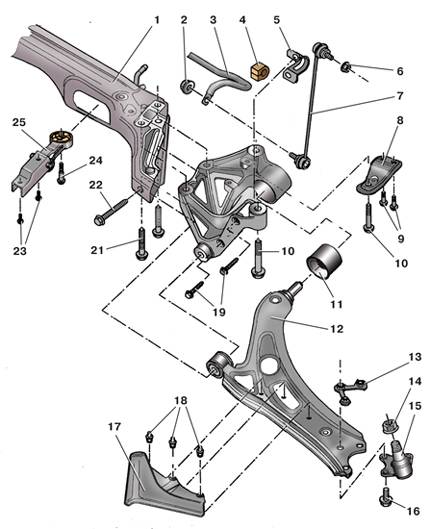

Детали балки передней подвески

1 – балка;
2 – гайка крепления стойки к штанге стабилизатора;
3 – штанга стабилизатора;
4 – подушка штанги;
5 – обойма подушки;
6 – гайка крепления стойки стабилизатора к телескопической стойке;
7 – стойка стабилизатора поперечной устойчивости;
8 – кронштейн;
9, 10, 19, 22 – болты;
11 – резинометаллическая опора;
12 – рычаг передней подвески;
13 – стопорная пластина;
14 – гайка пальца шаровой опоры;
15 – шаровая опора;
16 – болт крепления шаровой опоры;
17 – воздуховод;
18 – пистоны;
20 – кронштейн балки;
21 – болт крепления рулевого механизма;
23 – болты крепления задней опоры силового агрегата к коробке передач;
24 – болт крепления задней опоры силового агрегата к балке;
25 – задняя опора силового агрегата

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабьте затяжку болтов 9 (см. рис. Детали передней подвески) крепления соответствующего колеса и гайки 10 ступицы.
2. Приподнимите и установите на надежные опоры переднюю часть автомобиля.
3. Снимите переднее колесо, окончательно отвернув болты его крепления.
4. Отверните гайку 26 крепления и отсоедините стойку 27 стабилизатора поперечной устойчивости от телескопической стойки 1.
5. Отсоедините провода от датчика 24 частоты вращения колеса. Отверните болт 25 крепления и снимите датчик 24 частоты вращения колеса.
6. Снимите суппорт 13 и подвесьте его на проволоке к кузову (см. подраздел 9.5.1) или (см. подраздел 9.6.1).
7. Промаркируйте положение болтов 2 (см. рис. Крепление шаровой опоры) крепления шарового шарнира на рычаге 1 подвески, обведя контуры головок болтов. Это поможет после сборки приблизительно сохранить углы установки колес.
8. Отверните болты 2 крепления шаровой опоры 3 к рычагу.
9. С помощью специального съемника 1 (см. рис. Выпрессовка шлицевого наконечника наружного ШРУСа из ступицы) выпрессуйте шлицевый наконечник наружного ШРУСа из ступицы 2 колеса. При отсутствии съемника это можно сделать ударами молотка через деревянную проставку по торцу шлицевого наконечника.
10. Подвесьте привод колеса к кузову с помощью проволоки.
11. Отсоедините рулевую тягу от поворотного кулака (см. подраздел 8.4.1) и подвесьте ее на проволоке к кузову.
12. В подкапотном пространстве отверните три болта 12 (см. рис. Детали стойки передней подвески) крепления стойки к кузову и снимите стойку через нишу колеса.
13. Установите телескопическую стойку в обратном порядке, заменив гайки ступицы и шарового пальца наконечника рулевой тяги, а также болты 16 (см. рис. Детали балки передней подвески) крепления шаровой опоры и их стопорную пластину 13. В первую очередь вворачивайте болты 12 (см. рис. Детали стойки передней подвески) крепления стойки со стороны моторного отсека.

Моменты затяжки, Н·м

Гайка ступицы колеса
30
Болты крепления шарового шарнира к рычагу подвески
20, потом довернуть на 90°
Гайка шарового пальца наконечника рулевой тяги
20, потом довернуть на 90°
Гайка крепления стойки стабилизатора поперечной устойчивости к передней стойке
40
Болты верхнего крепления передней стойки
25
Болт крепления датчика частоты вращения колеса
8
Болты крепления колеса
120
