2.2.3. Регулировка троса привода дроссельной заслонки

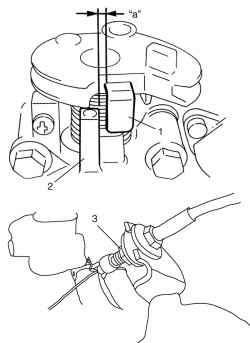

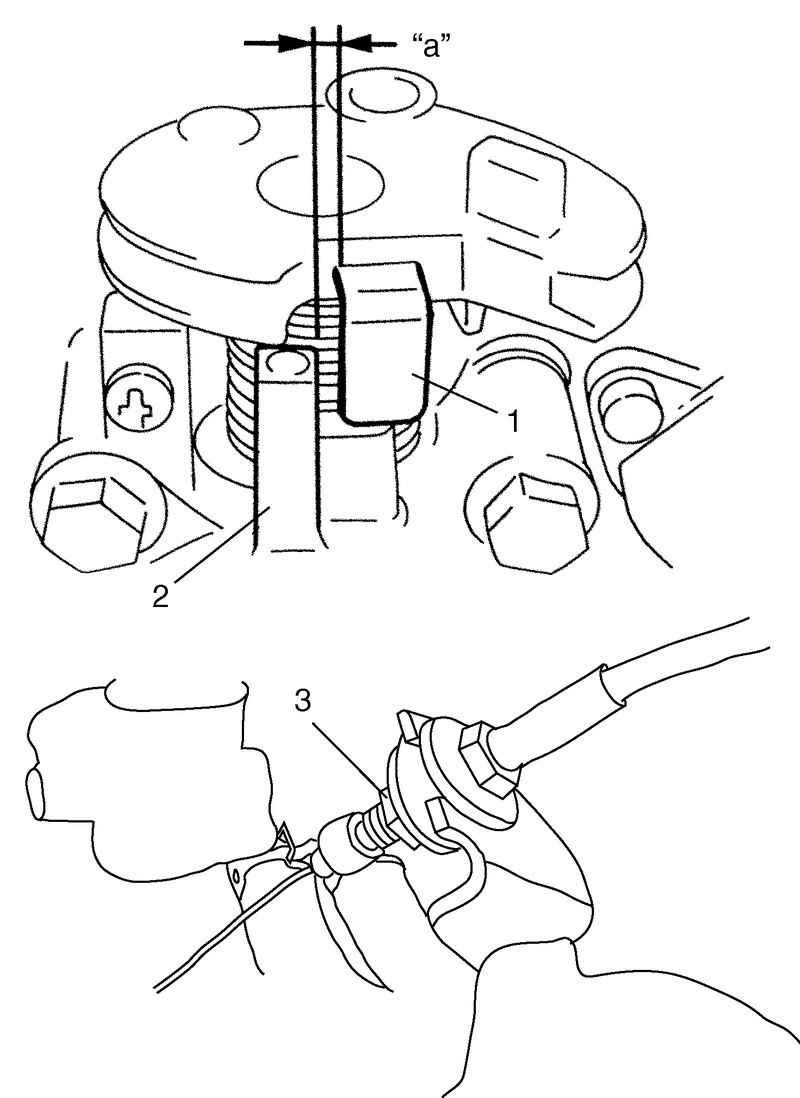

Рис. 2.39. Регулировка троса привода дроссельной заслонки

Полностью нажмите педаль управления подачей топлива и проверьте зазор между рычагом 1 и ограничителем рычага дроссельной заслонки 2 (дроссельный патрубок), величина зазора должна быть в пределах указанного ниже диапазона. Если измеренное значение – отличается от нормы, отрегулируйте зазор вращая регулировочную гайку троса 3 (рис. 2.39).

Зазор между ограничителем рычага и рычагом дроссельной заслонки (при полностью нажатой педали): «a» 0,5–2,0 мм.
