1.2.1. Панель приборов

Органы управления

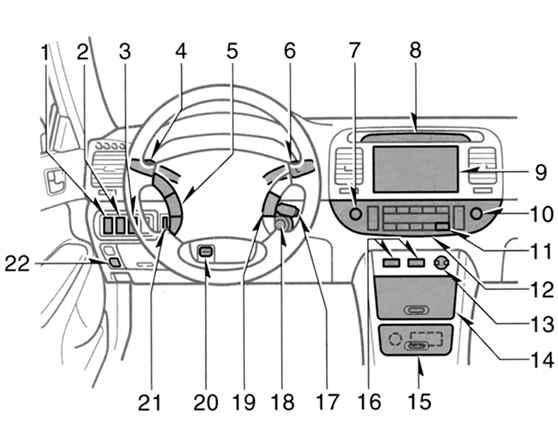

Рис. 1.48. Органы управления: 1 – выключатель задней противотуманной фары; 2 – очистка фар; 3 – регулировочный диск уровня света фар; 4 – выключатели света фар, указателей поворотов и передних противотуманных фар; 5 – переключатели дистанционного управлен


Органы управления автомобиля Camry показаны на рис. 1.48, комбинация приборов – на рис. 1.49.

Комбинация приборов

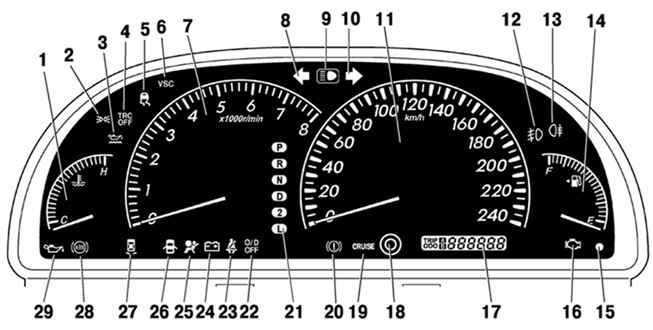

Рис. 1.49. Комбинация приборов: 1 – указатель температуры охлаждающей жидкости двигателя; 2 – индикаторная лампа задних фонарей; 3 – контрольная лампа низкого уровня масла в двигателе; 4 – индикаторная лампа отключения системы управления тягой; 5 – индика
