2.3.1.2. Крышка головки блока цилиндров

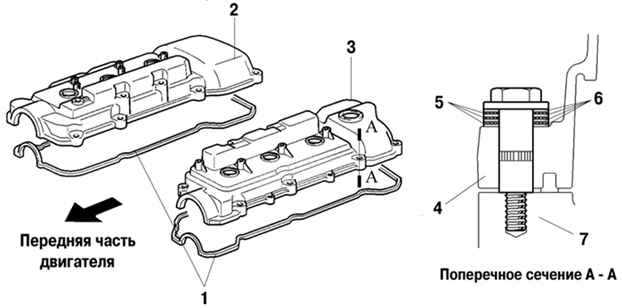

Рис. 2.179. Крышка головки блока цилиндров двигателя 1MZ-FE: 1 – прокладка; 2 – для правого ряда цилиндров; 3 – для левого ряда цилиндров; 4 – крышка головки блока цилиндров; 5 – резина; 6 – алюминий; 7 – головка блока цилиндров

Болты с заплечиками (рис. 2.179), которые крепят крышки головок блока цилиндров, снабжены алюминиевыми шайбами из вибродемпфирующего слоистого алюминиевого листа.
