3.1.1.1. Система контроля выключения сцепления при пуске двигателя
|
|

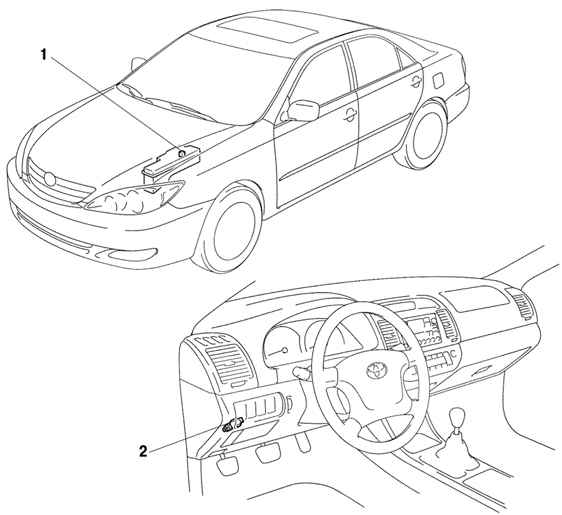

Рис. 3.2. Расположение элементов системы контроля выключения сцепления при пуске двигателя: 1 - реле стартера; 2 - выключатель педали сцепления
|
Эта система предотвращает пуск двигателя стартером при отпущенной педали сцепления. Таким образом, предотвращение пуска двигателя при включенной передаче обеспечивает невозможность непреднамеренного начала движения.
|
|

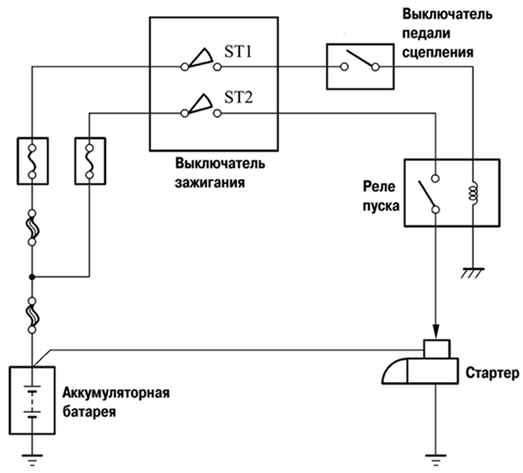

Рис. 3.3. Монтажная схема системы контроля выключения сцепления при пуске двигателя
|
|
