3.1.2.1. Снятие

Снимите панель отделки комбинации приборов.

Снимите блок комбинации приборов.

Снимите верхнюю часть приборной панели.

Снимите вилку толкателя главного цилиндра сцепления со штифтом. Снимите зажим и выньте штифт из отверстия.

Снимите педаль сцепления.

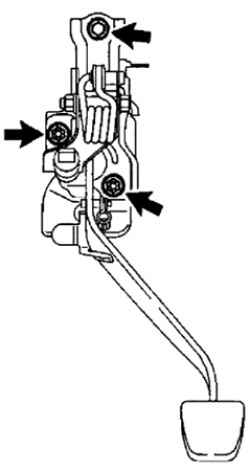

Рис. 3.8. Болт и гайки крепления педали сцепления в сборе

Отсоедините разъем выключателя сцепления. Отверните болт и две гайки, снимите педаль сцепления в сборе с кронштейном (рис. 3.8).

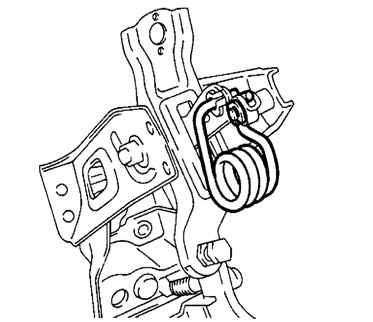

Рис. 3.9. Снятие пружины сжатия

Снимите пружину сжатия сервомеханизма. Для этого, используя маленькую отвертку, снимите E-образное кольцо, после чего снимите пружину сжатия (рис. 3.9).
