3.4.6.1. Снятие

Снимите заднее колесо.

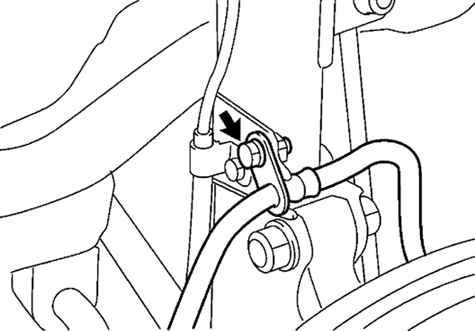

Отсоединение заднего гибкого шланга
Рис. 3.151. Отсоединение заднего гибкого шланга

Отверните болт и отсоедините задний гибкий шланг (рис. 3.151).

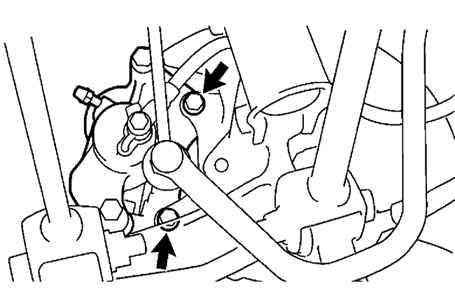

Снятие суппорта дискового тормоза
Рис. 3.152. Снятие суппорта дискового тормоза

Отверните 2 болта и снимите суппорт дискового тормоза (рис. 3.152).
Установите опору под суппорт тормоза.
Снимите задний диск.
Отсоедините провод датчика системы контроля заноса.

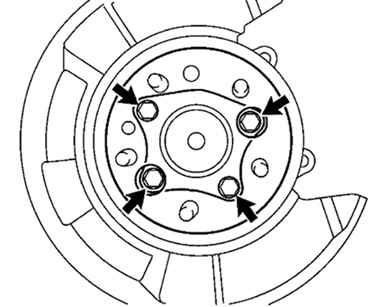

Снятие ступицы заднего колеса
Рис. 3.153. Снятие ступицы заднего колеса

Отверните 4 болта и снимите ступицу заднего колеса (рис. 3.153).

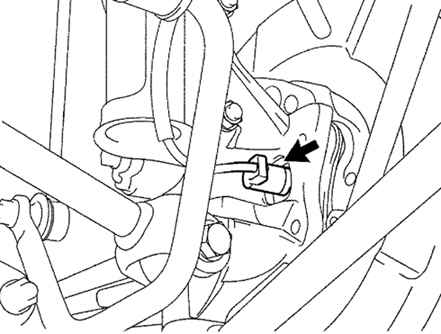

Снятие и установка датчика системы контроля заноса
Рис. 3.154. Снятие и установка датчика системы контроля заноса

Снимите, проверьте и установите датчик системы контроля заноса (рис. 3.154).
