7.3.3.2. Установка генератора (модели с двигателем 1 и 2 AZ-FE)

Установите генератор на кронштейн.

Установите опорный и стопорный болт крепления генератора, наживите их, но не закручивайте окончательно.

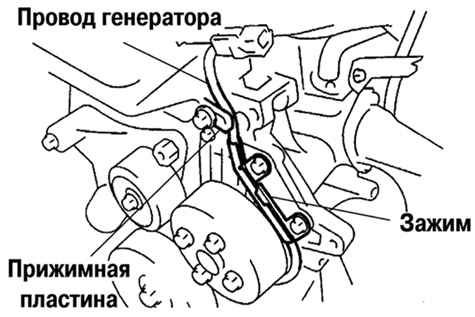

Рис. 7.10. Установка генератора (модели с двигателем 1 и 2 AZ-FE)

Подсоедините разъем генератора и закрепите электропроводку (рис. 7.10).

ВНИМАНИЕ Не подсоединяйте разъем генератора, пока не установлен генератор.

Установите приводной ремень.

Затяните опорный и стопорный болты крепления генератора.

Затяните болты крепления зажима жгута проводов и болт крепления провода генератора.

Момент затяжки:

- опорный болт М10 – 52 Н·м;

- стопорный болт М8 – 21 Н·м;

- болт крепления зажима жгута проводов – 8.4 Н·м;

- болт крепления провода генератора – 9.8 Н·м.
