3.2.6. Процедуры проверки на автомобиле

Остановите автомобиль на ровной площадке.

Отверните пробку наливного отверстия коробки передач и снимите прокладку.

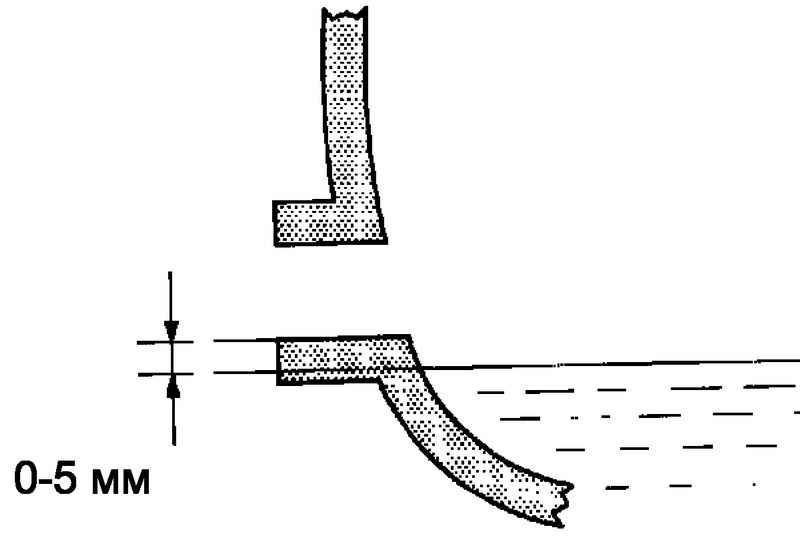

Рис. 3.79. Проверка уровня масла в механической коробке передач

Убедитесь, что уровень масла не более чем на 5 мм ниже нижнего края внутренней поверхности наливного отверстия КП (рис. 3.79).

ПРИМЕЧАНИЕ При чрезмерно большом или малом количестве масла коробка передач может выйти из строя. После замены масла проедьте на автомобиле и проверьте уровень масла. В случае низкого уровня масла убедитесь в отсутствии утечек. Установите новую прокладку и заверните пробку наливного отверстия КП. Момент затяжки: C251 A, C251 – 39 Н·м, E358 – 49 Н·м.

Отсоедините разъем контрольной лампы.

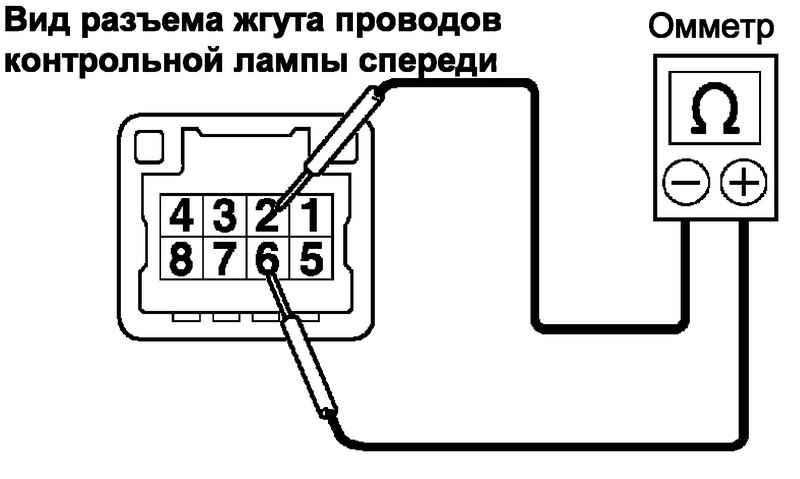

Рис. 3.80. Измерение сопротивления электромагнитного клапана блокировки переключения передач

Омметром измерить сопротивление между клеммами 2 и 6 (рис. 3.80).

Сопротивление: от 30 до 35 Ом при 20 °C.

Если сопротивление не соответствует номинальному, рычаг переключения передач в сборе следует заменить.

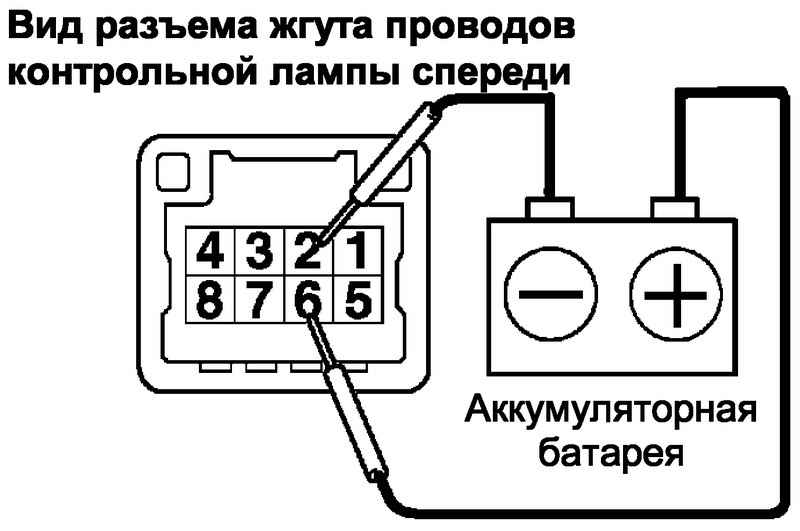

Рис. 3.81. Проверка срабатывания электромагнитного клапана

Проверьте срабатывание электромагнитного клапана по характерному звуку при подаче на клеммы 2 и 6 напряжения аккумуляторной батареи (рис. 3.81).

Если электромагнитный клапан неисправен, рычаг переключения передач в сборе следует заменить.

Подсоедините разъем контрольной лампы.

Отсоедините разъем контрольной лампы.

Установите рычаг переключения передач в положение M.

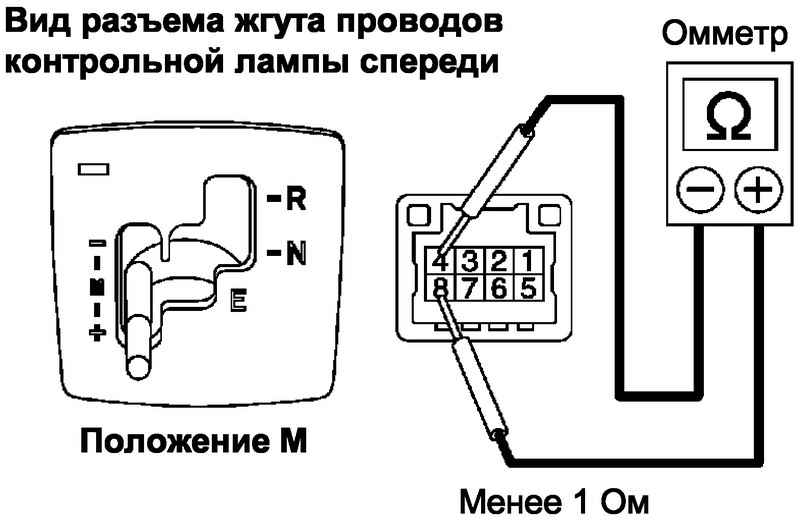

Рис. 3.82. Измерение сопротивления главного переключателя режимов работы коробки передач в положении М

Омметром измерьте сопротивление (допустимые значения указаны в следующей таблице) (рис. 3.82).

Установите рычаг переключения передач в положение E.

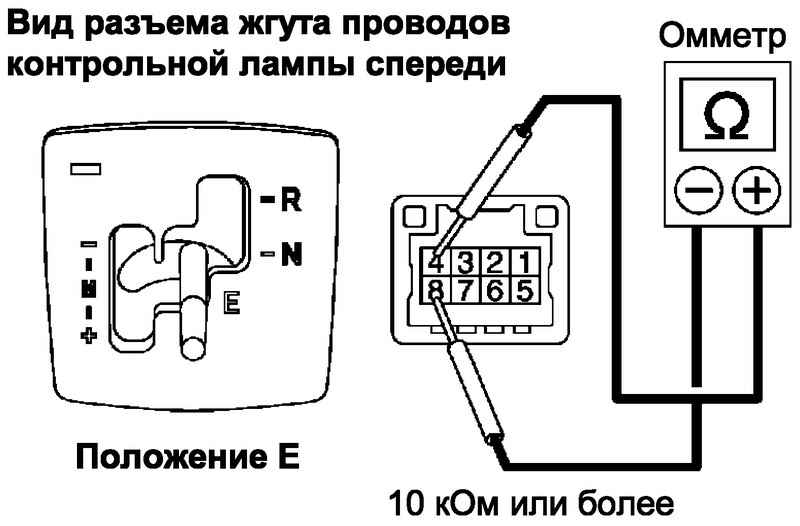

Рис. 3.83. Измерение сопротивления главного переключателя режимов работы коробки передач в положении Е

Омметром измерьте сопротивление (допустимые значения указаны в следующей таблице) (рис. 3.83).

Если сопротивление не соответствует предписанному, рычаг переключения передач в сборе следует заменить.

Подсоедините разъем контрольной лампы.

Отсоедините разъем датчика выбора передач.

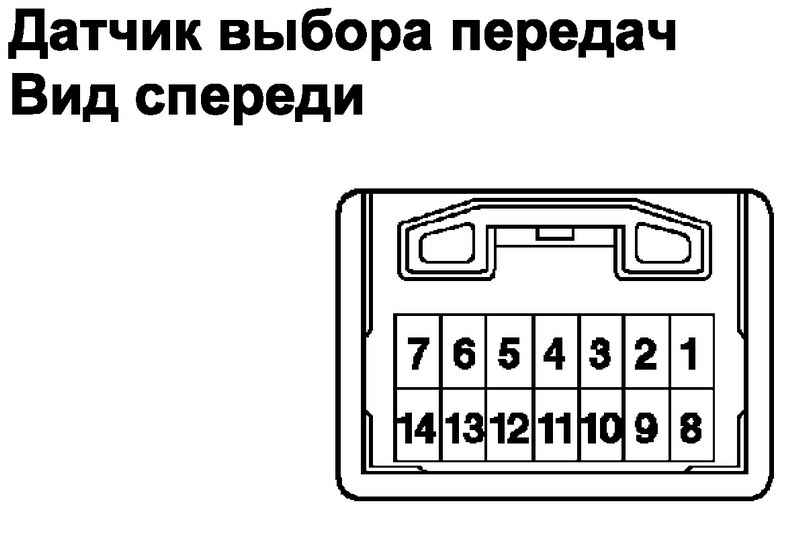

Рис. 3.84. Разъем датчика выбора передач

Омметром измерьте сопротивление (допустимые значения указаны в следующей таблице) (рис. 3.84).

Если сопротивление не соответствует предписанному, рычаг переключения передач в сборе следует заменить.

Подсоедините разъем датчика выбора передач.
