9.13. Схема комбинации приборов (часть 6)

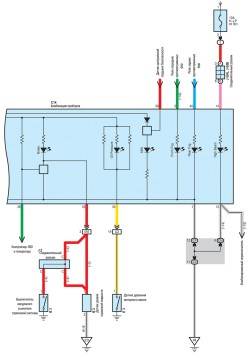

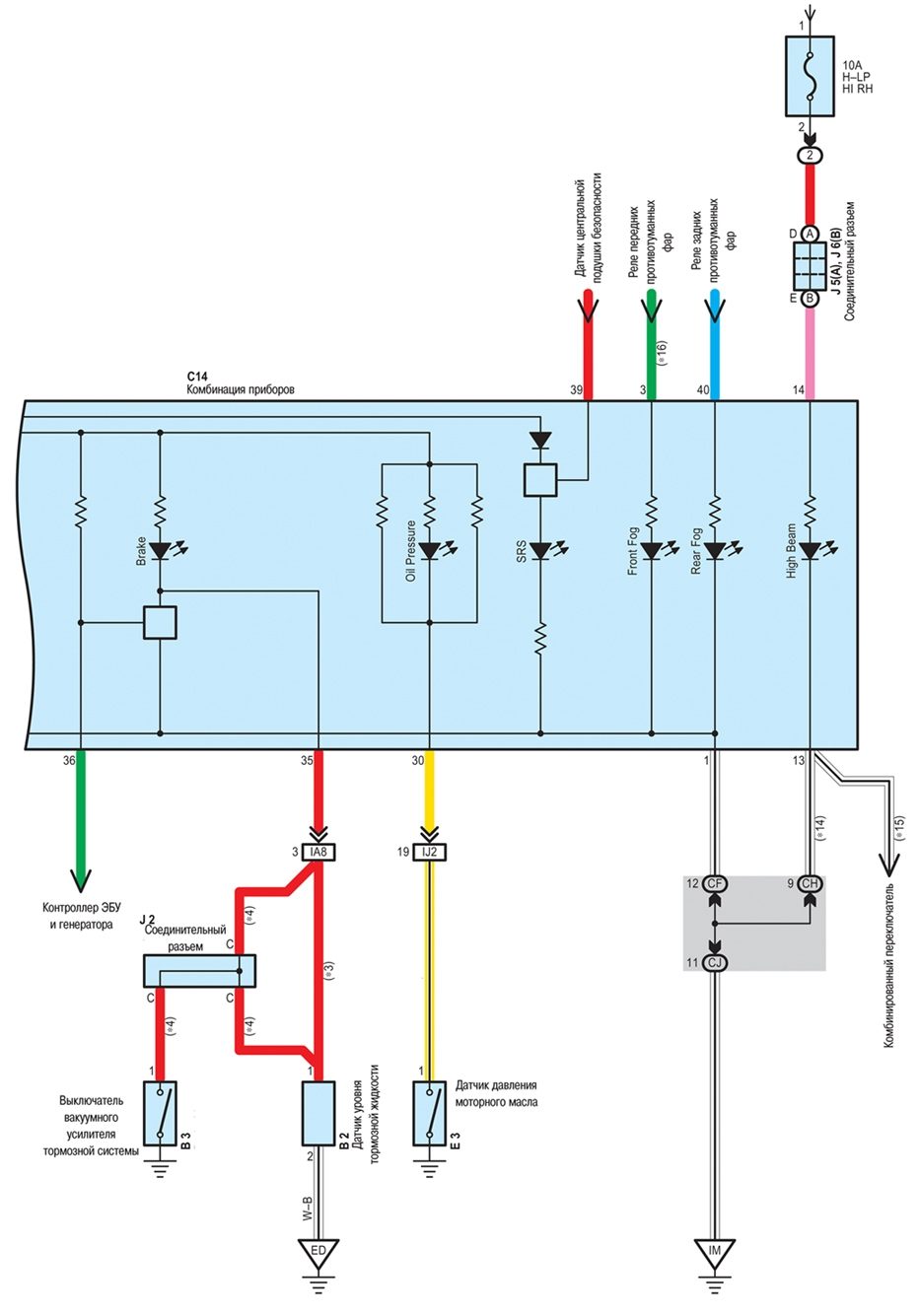

Схема комбинации приборов (часть 6)

« предыдущая страница
9.12. Схема комбинации приборов (часть 5)
^
к оглавлению
следующая страница »
9.14. Схема автоматического кондиционера (часть 1)
