10.5.5. Сборка и установка стартера 42.3708

Соберите и установите стартер в порядке, обратном разборке и снятию. При сборке смажьте чистым моторным маслом подшипники (втулки), шлицевую часть и цапфы вала.
После сборки проверьте размер А

Проверка положений шестерни привода стартера

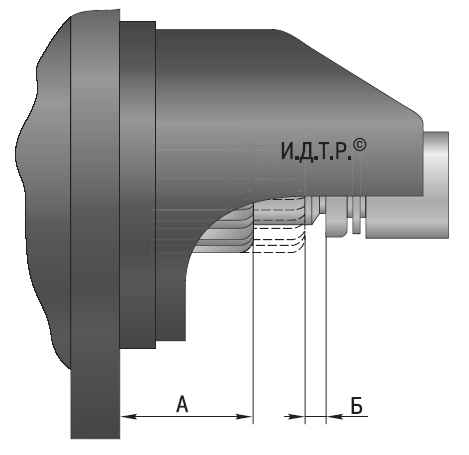

Рис. 10.7. Проверка положений шестерни привода стартера
(рис. 10.7), он должен быть не более 34 мм, для стартера 42.3708-10 размер А равен 21,5 мм. Включите тяговое реле и измерьте размер Б между торцом шестерни и упорным кольцом, он должен быть 3–5 мм. Если размер Б отличается от указанных значений, отрегулируйте его поворотом оси рычага (см. «Снятие и разборка стартера 42.3708»). Для этого ослабьте контргайку, поверните ось и затяните контргайку. Рекомендуется после окончательной сборки проверить стартер на СТО на стенде мод. 532М. Стартер считается исправным, если при напряжении 12 В он потребляет ток не более 80 А и развивает частоту вращения не менее 5000 мин-1.
