6.5.9. Регулировка подшипников главной передачи переднего моста

Отрегулируйте подшипники главной передачи в следующем порядке.

Главная передача

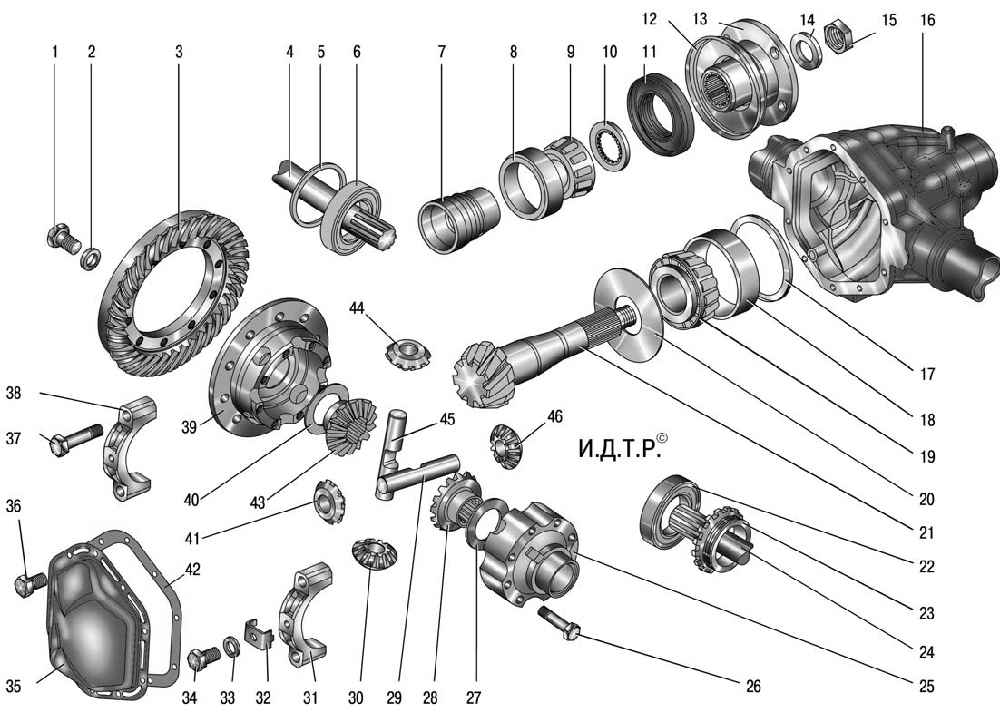

Рис. 6.5. Главная передача: 1, 26, 34, 36, 37 – болты; 2, 33 – пружинные шайбы; 3 – ведомая шестерня; 4, 24 – полуоси; 5 – регулировочное кольцо осевого смещения дифференциала; 6, 22 – подшипники; 7 – распорная втулка; 8 – наружная обойма наружного роликового подшипника; 9 – роликовый подшипник; 10 – упорное кольцо; 11 – сальник; 12 – отражатель; 13 – фланец; 14 – шайба; 15 – гайка; 16 – картер ведущего моста; 17 – регулировочное кольцо ведущей шестерни; 18 – наружная обойма внутреннего роликового подшипника; 19 – внутренний роликовый подшипник; 20 – маслосъемное кольцо; 21 – вал в сборе с ведущей шестерней; 23 – регулировочная гайка подшипников дифференциала; 25, 39 – чашки коробки дифференциала; 27, 40 – опорные шайбы шестерней полуоси; 28, 43 – шестерни полуоси; 29, 45 – оси сателлитов дифференциала; 30, 41, 44, 46 – сателлиты дифференциала; 31, 38 – крышки подшипников дифференциала; 32 – фиксатор регулировочной гайки подшипников дифференциала; 35 – крышка картера главной передачи; 42 – прокладка крышки картера главной передачи

1. Подберите регулировочное кольцо 5 (см. рис. 6.5). Его толщина d1 определяется исходя из действительных размеров В и Г (рис. 6.6 и 6.7) по формуле d1 = B–(111,960+Г) (мм) с точностью ±0,025 мм.


Регулировочные параметры подшипников дифференциала

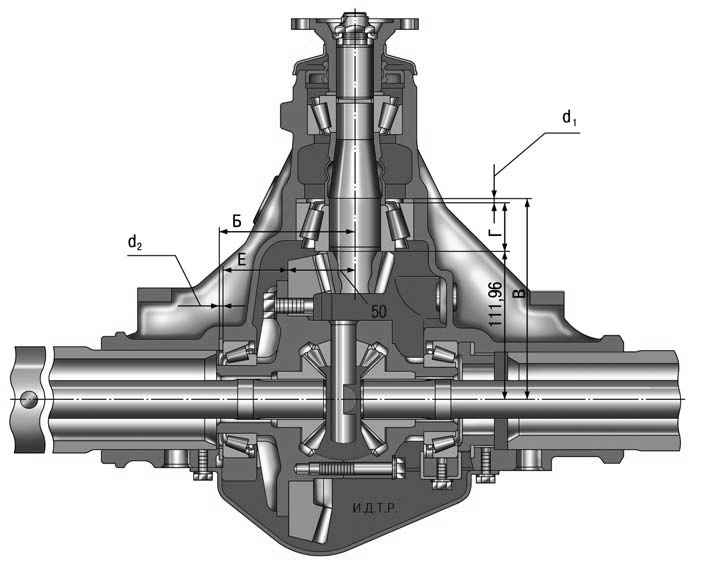

Рис. 6.6. Регулировочные параметры подшипников дифференциала

Измерение монтажной высоты подшипника ведущей шестерни главной передачи

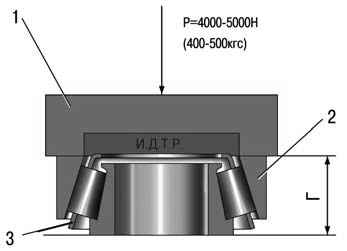

Рис. 6.7. Измерение монтажной высоты подшипника ведущей шестерни главной передачи: 1 – оправка; 2 – наружная обойма подшипника; 3 – подшипник

Установите кольцо в картер 16 (см. рис. 6.5) главной передачи.
2. Установите вал ведущей шестерни в картер переднего моста.

Примечание
Проверьте момент проворачивания вала ведущей шестерни. Он должен составлять 1,0–2,0 Н·см (0,1–0,2 кгс·см).

3. При установке дифференциала в сборе с ведомой шестерней измерьте размер Е (рис. 6.8), приложив осевое усилие Р, равное 4000–5000 Н (400–500 кгс), и провернув несколько раз шестерню, чтобы ролики подшипника заняли правильное положение. В картере измерьте расстояние Б (см. рис. 6.6) от оси ведущей шестерни до упорного торца подшипника дифференциала. По действительным размерам Б, Е и монтажному размеру 50 мм ведомой шестерни подберите регулировочное кольцо по формуле
d2 = Б–(Е+50+Х) (мм) с точностью ±0,025 мм, где
d2 – толщина регулировочного кольца;
X — величина предельного отклонения от монтажного размера 50 мм с соответствующим знаком (плюс или минус), этот размер нанесен электрографом на торец ведомой шестерни.
4. Установите дифференциал в сборе с наружными кольцами подшипников дифференциала и регулировочным кольцом в картер переднего моста и закрепите его.
5. Отрегулируйте подшипники 6 и 22 (см. рис. 6.5) дифференциала переднего моста затяжкой гайки 23, периодически вращая дифференциал, чтобы ролики подшипников заняли правильное положение. После затяжки гайки суммарный момент проворачивания ведущей шестерни и дифференциала должен быть в пределах Мв.ш.+(0,21–0,42) Н·м (проверку выполняйте проворачиванием за ведущую шестерню).


Измерение установочного размера дифференциала с подшипником

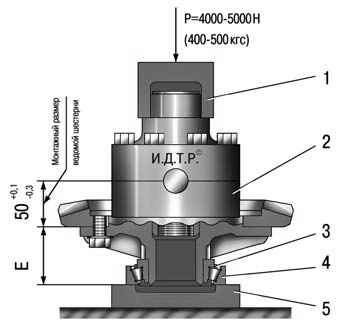

Рис. 6.8. Измерение установочного размера дифференциала с подшипником: 1, 5 – оправки; 2 – дифференциал в сборе с ведомой шестерней; 3 – подшипник; 4 – наружная обойма подшипника

Примечание
Боковой зазор в зацеплении шестерен установленного нового комплекта главной передачи проверяйте и регулируйте после регулировки положения шестерен.
Боковой зазор проверяют индикатором, стойка которого прикреплена к картеру моста в направлении, перпендикулярном поверхности зуба ведомой шестерни при закреплении к картеру стойки индикатора. Проверку зазора проводите на 3–4 зубьях, равномерно расположенных по окружности, разброс значений зазора не должен превышать 0,05 мм. Нормальный боковой зазор должен быть в пределах 0,15–0,25 мм. Если боковой зазор меньше указанного значения, то подобранное регулировочное кольцо следует заменить кольцом меньшей толщины. При проверке и регулировке бокового зазора предварительный натяг в подшипниках дифференциала создавать необязательно.

6. Затяните регулировочную гайку 23 (см. рис. 6.5) до соприкосновения с подшипниками и исчезновения в них зазора.

Расположение контакта на зубьях шестерен главной передачи

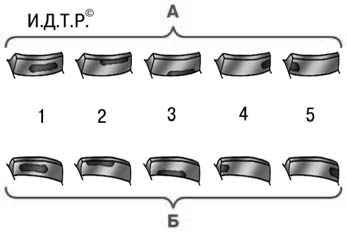

Рис. 6.9. Расположение контакта на зубьях шестерен главной передачи: 1 – правильное расположение; 2 – пятно контакта расположено на вершине зуба; 3 – пятно контакта расположено у основания зуба; 4 – пятно контакта расположено на узком конце зуба; 5 – пятно контакта расположено на широком конце зуба; А – сторона переднего хода; Б – сторона заднего хода

7. Проверьте зацепление шестерен главной передачи по пятну контакта. Для этого нанесите краску на зубья ведомой шестерни (по 2 зуба в трех или четырех местах равномерно по окружности).
8. Притормаживая за фланец вал ведущей шестерни, вращайте ведомую шестерню в обоих направлениях до тех пор, пока на зубьях шестерен не обозначатся пятна контакта, как показано на рис. 6.9.

Примечание
При правильной регулировке зацепления шестерен пятно контакта должно быть расположено в местах зубьев, показанных на рис. 6.9 (поз. 1).
При контакте по вершине зуба (поз. 2) передвиньте ведущую шестерню к ведомой, увеличив толщину регулировочного кольца, при этом для сохранения значения бокового зазора отодвиньте ведомую шестерню от ведущей.
При контакте у основания зуба (поз. 3) отодвиньте ведущую шестерню от ведомой, уменьшив толщину регулировочного кольца, причем для сохранения значения бокового зазора подвиньте ведомую шестерню к ведущей.
При контакте на узком конце зуба (поз. 4) отодвиньте ведомую шестерню от ведущей, уменьшив толщину регулировочного кольца, при этом для сохранения значения бокового зазора подвиньте ведущую шестерню к ведомой.
При контакте на широком конце зуба (поз. 5) подвиньте ведомую шестерню к ведущей, увеличив толщину регулировочного кольца, а для сохранения значения бокового зазора отодвиньте ведущую шестерню от ведомой.

9. Установите на крышку подшипника дифференциала стопорную пластину.

Примечание
Стопорная пластина может быть установлена в зубьях регулировочной гайки одним или двумя «усиками». При невозможности установки стопорной пластины в определенном положении дотяните регулировочную гайку до ближайшего совпадения зубьев и стопорной пластины.

10. Собрав главную передачу, проверьте ее нагрев после пробной поездки на автомобиле. Если картер переднего моста в зоне подшипников ведущей шестерни и подшипников дифференциала нагревается свыше 90оС (вода на картере кипит), то снова отрегулируйте предварительный натяг подшипников, как указано выше.
