5.10.1. Снятие и разборка гидронатяжителей цепей

Вам потребуются: ключ «на 12», отвертка.

Поскольку гидронатяжители постоянно поддерживают цепи в натянутом состоянии независимо от растяжения цепей и износа башмаков, в процессе эксплуатации отпадает необходимость в регулировке натяжения цепей.

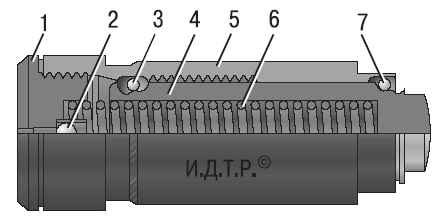

Рис. 5.5. Гидронатяжитель цепи: 1 – резьбовая пробка; 2 – обратный шариковый клапан; 3 – запорное кольцо; 4 – плунжер; 5 – корпус; 6 – пружина; 7 – стопорное кольцо

Устройство гидронатяжителя цепи показано на рис. 5.5. Плунжер 4 установлен в корпусе 5. В плунжер вставлена пружина 6, которая сжата резьбовой пробкой 1. В пробке установлен обратный шариковый клапан 2. На плунжер надеты запорное 3 и стопорное 7 кольца. На рисунке гидронатяжитель цепи показан в нерабочем («заряженном») состоянии, когда стопорное кольцо удерживает плунжер от перемещения. Для того чтобы привести гидронатяжитель в рабочее состояние («разрядить» его), нужно нажать на конец плунжера так, чтобы стопорное кольцо переместилось в проточку меньшего диаметра на плунжере, тогда под действием пружины плунжер переместится из корпуса. На двигатель гидронатяжитель устанавливают в «заряженном» состоянии. Под действием пружины и масла, поступающего через клапан из системы смазки двигателя, плунжер нажимает на башмак натяжителя и поддерживает цепь в натянутом состоянии. По мере того как растягивается цепь и изнашивается башмак натяжителя, плунжер дальше выходит из корпуса, запорное кольцо перемещается в следующую кольцевую канавку на корпусе, препятствуя перемещению плунжера в обратном направлении. При ударах цепи по башмаку натяжителя (например, при изменении режима работы двигателя) плунжер перемещается назад в корпус на ширину проточки под запорное кольцо. При этом он сжимает пружину. Кроме того, клапан закрывается и дополнительно происходит демпфирование за счет того, что масло выдавливается через зазор между плунжером и корпусом. Гидронатяжители верхней и нижней цепей абсолютно одинаковые.

1. Выверните болты, придерживая крышку гидронатяжителя, так как на нее воздействует пружина.	2. Осторожно снимите крышку с прокладкой и шумоизоляционной шайбой гидронатяжителя.

3. Извлеките натяжитель из гнезда головки блока цилиндров.

4. Аналогично снимите натяжитель нижней цепи.

5. Выверните резьбовую пробку 1 и выньте пружину 2.	6. Выньте плунжер 1 из корпуса 2 гидронатяжителя.

7. После разборки промойте все детали в бензине и просушите. Осмотрите плунжер. Если на его поверхности есть задиры или забоины, сломано запорное или стопорное кольцо, замените гидронатяжитель.

8. Осмотрите корпус. Если на внутренней поверхности корпуса обнаружены задиры и глубокие царапины или повреждены кольцевые канавки под запорное кольцо, замените гидронатяжитель.

9. Плунжер в корпусе должен перемещаться свободно. Если плунжер в каком-либо положении заедает в корпусе, замените гидронатяжитель.

10. Плунжер должен перемещаться в корпусе, когда запорное кольцо вошло в кольцевые канавки на корпусе, только в направлении, в котором он перемещается под действием пружины. Если плунжер перемещается в обратном направлении, замените гидронатяжитель.
