7.1.1. Особенности конструкции

Передняя подвеска

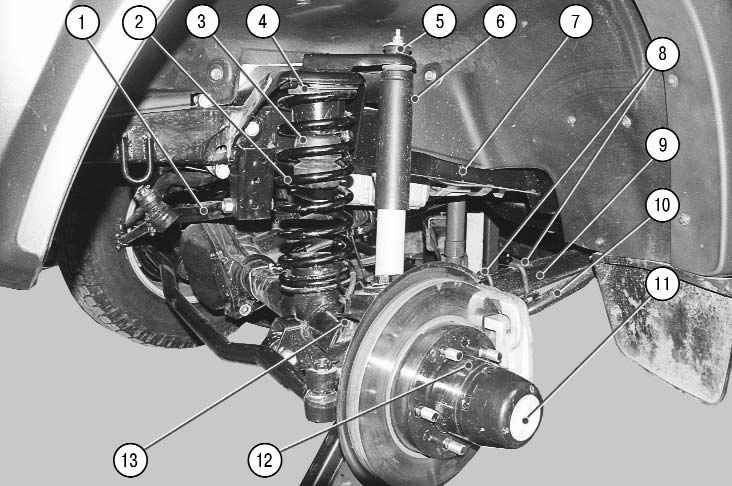

Рис. 7.1. Передняя подвеска: 1 – поперечная тяга передней подвески; 2 – пружина передней подвески; 3 – буфер сжатия передней подвески; 4 – опора пружины передней подвески; 5 – втулки верхнего крепления амортизатора; 6 – амортизатор передней подвески; 7 – рама; 8 – стремянки штанги стабилизатора поперечной устойчивости; 9 – продольная штанга передней подвески; 10 – штанга стабилизатора поперечной устойчивости; 11 – муфта отключения колеса; 12 – передняя ступица; 13 – поворотный кулак

Передняя подвеска автомобиля UAZ Patriot (рис. 7.1) зависимая, состоит из двух шаровых шкворней с каждой стороны, двух продольных штанг, одной поперечной тяги, витых цилиндрических пружин, гидравлических телескопических амортизаторов и стабилизатора поперечной устойчивости.
Продольные штанги и поперечная тяга — это направляющие элементы передней подвески, которые обеспечивают правильную фиксацию переднего моста, что, в свою очередь, влияет на управляемость, устойчивость и тормозные качества автомобиля.
Продольные штанги соединены с передним мостом с помощью неразборных резинометаллических шарниров (сайлентблоков) и кронштейнов, а с рамой посредством кронштейна через резиновые шарниры. Максимальный ход подвески вверх ограничен резиновым буфером. Для гашения колебаний подвески автомобиля предназначены два телескопических амортизатора, которые служат также для ограничения хода подвески вниз.

Предупреждение
Амортизаторы передней и задней подвесок невзаимозаменяемы, так как в сжатом состоянии передний амортизатор короче заднего.


Ступица переднего колеса

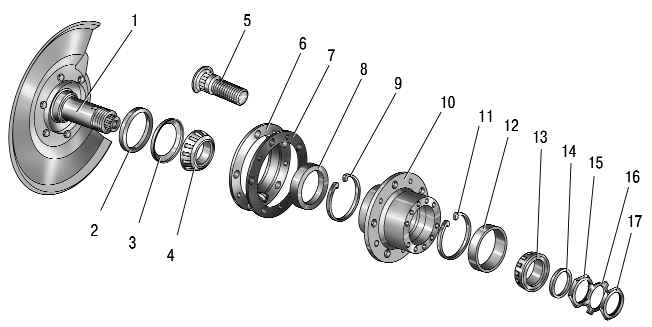

Рис. 7.2. Ступица переднего колеса: 1 – цапфа; 2 – сальник; 3 – упорная шайба сальника ступицы; 4 – внутренний подшипник ступицы; 5 – болт ступицы; 6 – маслоотражатель ступицы; 7 – прокладка маслоотражателя ступицы; 8 – наружная обойма внутреннего подшипника; 9 – внутреннее стопорное кольцо; 10 – ступица; 11 – наружное стопорное кольцо; 12 – наружная обойма наружного подшипника; 13 – наружный подшипник; 14 – стопорная шайба; 15 – регулировочная гайка ступицы; 16 – замочная шайба; 17 – контргайка ступицы

На цапфах поворотных кулаков установлены ступицы 10 (рис. 7.2). Каждая ступица вращается на двух роликовых конических подшипниках. На ступице установлен тормозной диск. Со стороны тормозного щита ступица уплотнена сальником, а снаружи — прокладкой с муфтой отключения колеса. Затяжку подшипников ступицы регулируют гайкой, которую фиксируют на цапфе замочной шайбой с контргайкой.
