7.2. Задний тормозной механизм

Вам потребуются
  • баллонный ключ, ключ "на 27"
  • плоскогубцы
  • отвертка
  • молоток
  • домкрат
  • подставка
  • противооткатные упоры

Перед началом работы

Опустите рычаг стояночного тормоза до упора вниз (автомобиль расторможен).

Снимите заднее колесо.

Внутренний диаметр тормозного барабана, мм:
номинальный 180
предельно допустимый 181,5

Обязательно замените барабан, если его внутренний диаметр достиг предельно допустимого размера.


Предупреждение

 Дефектный тормозной барабан уменьшает долговечность тормозных колодок, приводит к неэффективному и неравномерному торможению.


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистите от грязи тормозной барабан и защитный колпак ступицы колеса.

2. Проворачивая барабан, осторожно сбейте защитный колпак ступицы и...

3. ...выньте его из барабана.

4. Разогните шплинт и выньте его из отверстия в оси ступицы.

5. Отверните гайку ступицы.

6. Снимите упорную шайбу.

7. Выньте передний (наружный) подшипник ступицы. Для этого слегка сдвиньте барабан на себя, а затем передвиньте на место.

8. Если снятие барабана затруднено, сведите колодки, вращая регулировочную гайку разжимной планки, и сбейте барабан резиновым молотком.

9. Снимите тормозной барабан.

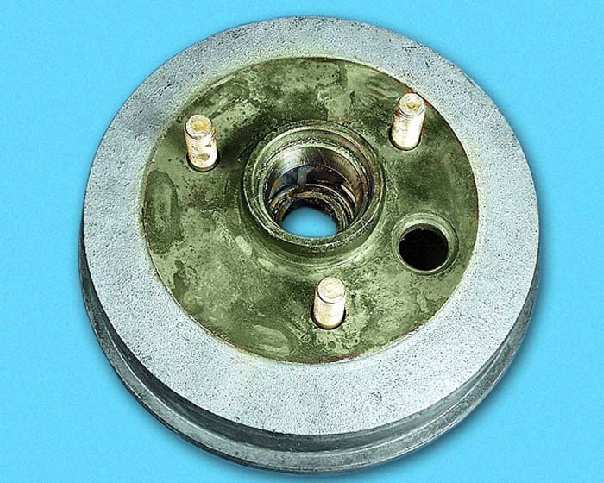

10. Внимательно осмотрите барабан. Обязательно замените барабан при обнаружении на нем сколов и трещин.

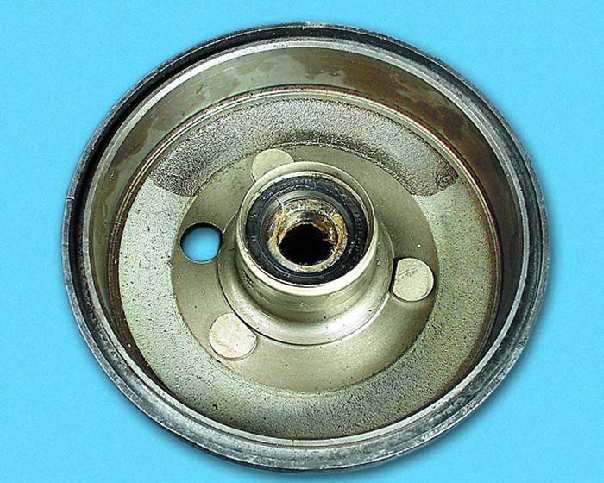

11. Осмотрите рабочую поверхность барабана. Если на ней имеются глубокие риски, сколы или заметна овальность, барабан надо заменить.

12. Барабан можно расточить и прошлифовать, но его внутренний диаметр должен быть не более 181 мм.

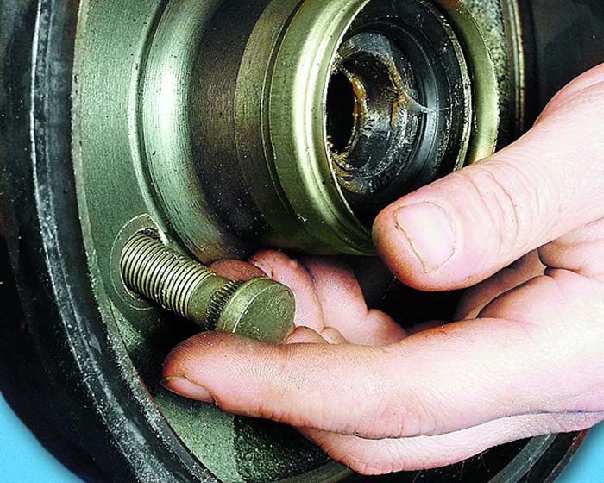

13. Шпильки крепления дисков колес со слабой посадкой в барабане или с поврежденной резьбой замените.

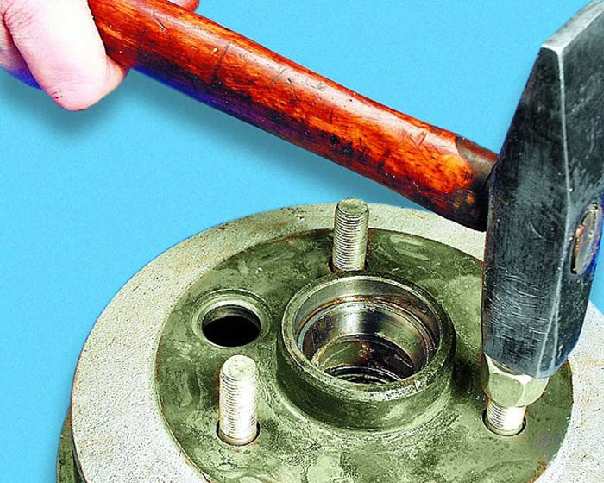

14. При замене барабана выпрессуйте из него шпильки, навинтив на них гайки заподлицо, чтобы не повредить резьбу. Извлеките также сальник, задний подшипник и внутренние кольца подшипников (см. подраздел 5.2.3.).

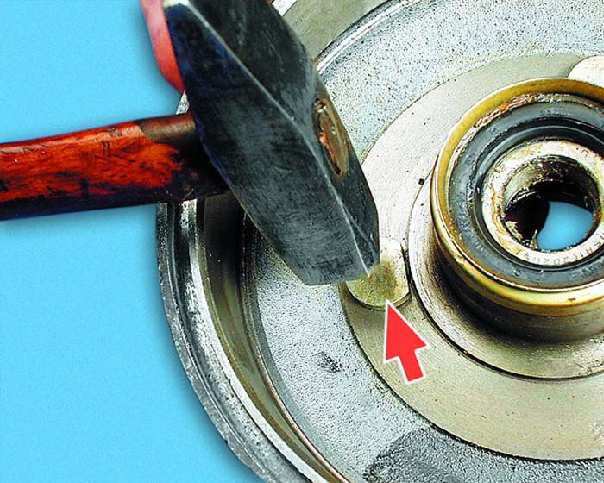

15. Запрессуйте шпильки в новый барабан срезанной частью головки в сторону центра. Запрессуйте наружные кольца подшипников и установите задний подшипник с сальником (см. подраздел 5.2.3.).

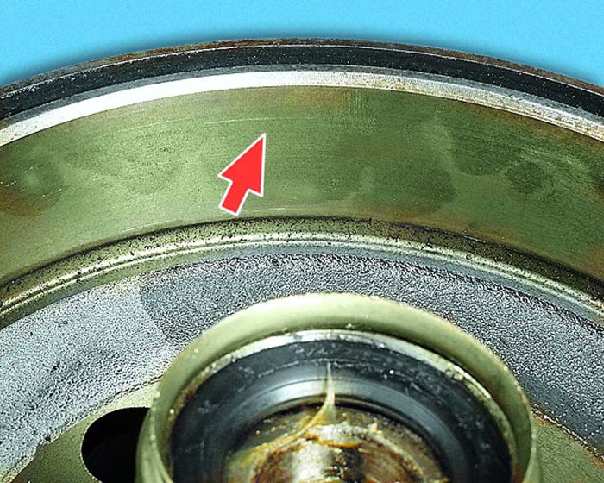

16. Если на рабочей поверхности барабана в результате износа образовался буртик, снимите его напильником.

17. Сведите колодки, навинтив регулировочную гайку на половину резьбовой части разжимной планки.

18. Смажьте цапфу смазкой Литол-24, установите тормозной барабан и отрегулируйте зазор в подшипниках ступицы колеса (см. подраздел 5.2.4.).

19. Отрегулируйте зазоры между колодками и тормозным барабаном (см. подраздел 7.4.4.). Установите колесо, проверьте работу стояночного тормоза и при необходимости отрегулируйте его (см. подраздел 7.4.3.).
