8.2.4. Проверка регулятора напряжения и выпрямительного блока на автомобиле

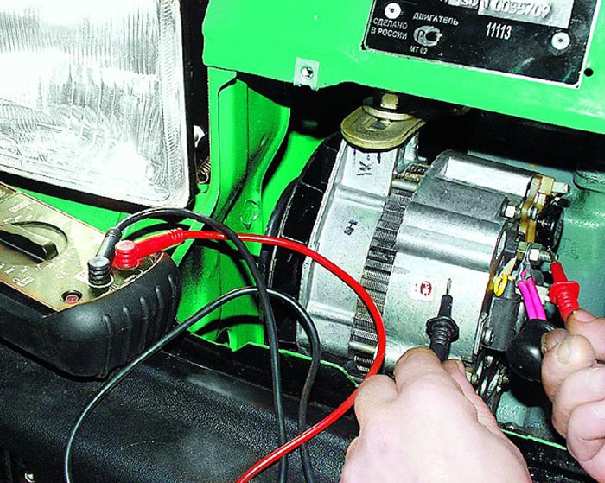

1. Пустите двигатель и дайте ему поработать не менее 15 мин. Снимите защитный чехол с вывода “30” генератора и, установив частоту вращения двигателя 3000–3500 мин^–1, замерьте напряжение на выводе “30”. Для этого подсоедините один вывод вольтметра к выводу “30” генератора, а другой – к корпусу генератора. При этом вольтметр должен показывать напряжение 13,6–14,6 В.

2. Проверьте диоды выпрямительного блока с помощью контрольной лампы на 12 В и аккумуляторной батареи (см. пояснение). Для проверки замыкания в положительных и отрицательных диодах подсоедините “ ” батареи через контрольную лампу к выводу “30” генератора, а “–” батареи – к корпусу генератора. Если лампа загорается, то в диодах есть замыкание и блок нужно заменить.

Проверить выпрямительный блок можно без снятия генератора с автомобиля. Для этого отсоедините провода от аккумуляторной батареи и генератора, а также снимите колодку с проводом с вывода регулятора напряжения. Для наглядности проверка показана на снятом с автомобиля генераторе.

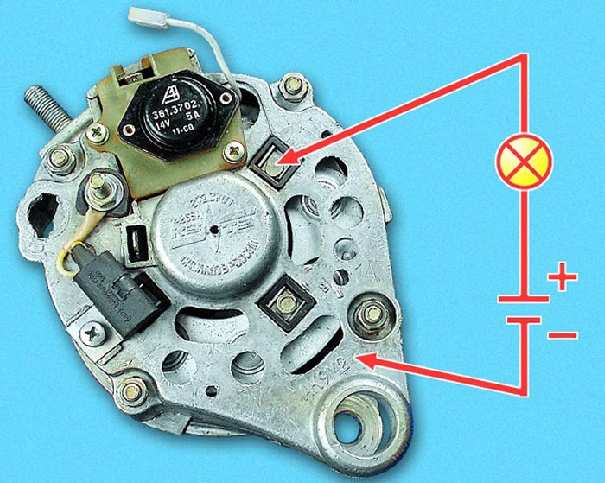

3. Для проверки положительных диодов подсоедините “ ” аккумуляторной батареи через контрольную лампу к выводу “30” генератора, а “–” аккумуляторной батареи – к одному из болтов крепления выпрямительного блока. Если лампа горит, значит, есть замыкание в положительных диодах и блок необходимо заменить.

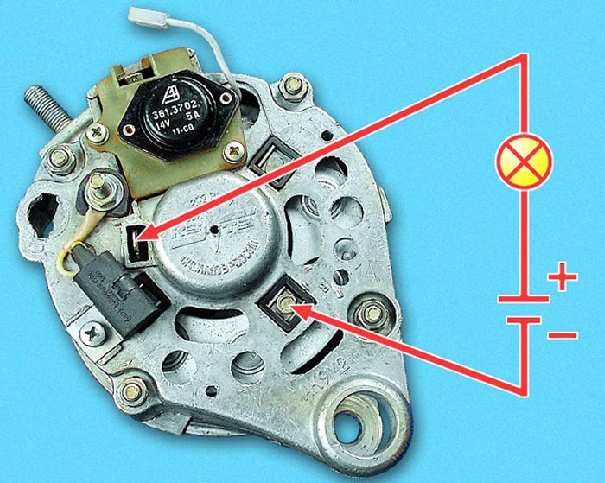

4. Для проверки отрицательных диодов подсоедините “ ” аккумуляторной батареи через контрольную лампу к одному из болтов крепления выпрямительного блока, а “–” аккумуляторной батареи – к корпусу генератора. Если лампа загорается, то в отрицательных диодах есть замыкание. Блок необходимо заменить (см. предупреждение).

5. Для проверки дополнительных диодов подсоедините “ ” аккумуляторной батареи через контрольную лампу к выводу “61” генератора, а “–” аккумуляторной батареи – к одному из болтов крепления выпрямительного блока. Если лампа загорается, значит, есть замыкание в дополнительных диодах. Выпрямительный блок необходимо заменить.
