8.5.3. Проверка и замена приборов

Вам потребуются
  • головка сменная "на 6"
  • вороток
  • отвертка
  • пассатижи

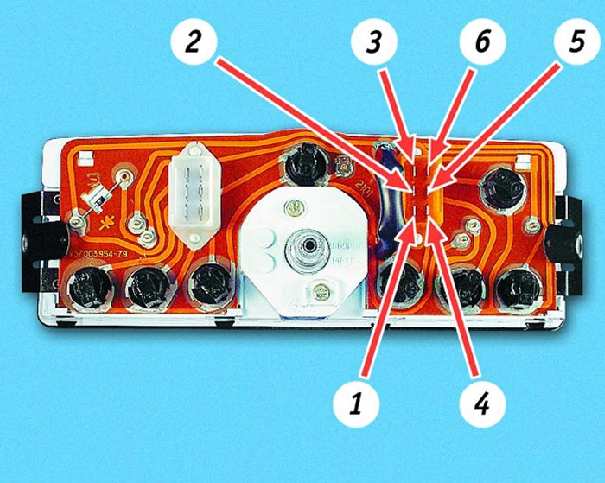

Нумерация контактов на колодке (для проверки приборов комбинации)

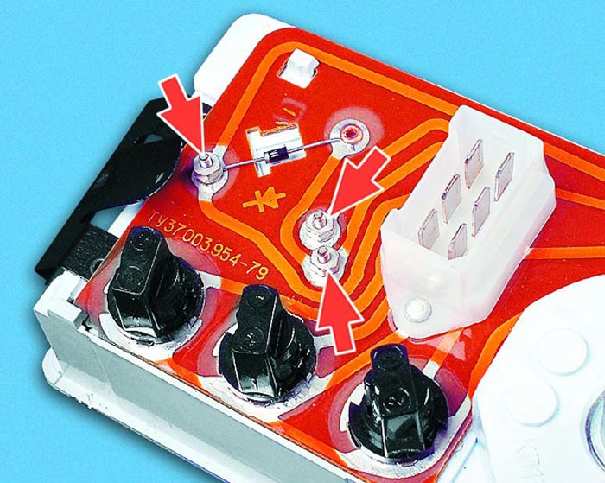

Указатели уровня топлива и температуры охлаждающей жидкости в комбинации крепятся к монтажной плате тремя гайками.

Проверка датчика и указателя температуры охлаждающей жидкости

• Стрелка указателя не отклоняется от начала шкалы независимо от температуры охлаждающей жидкости

   Отсоедините провод от датчика указателя и соедините его с “массой”. Включите зажигание:

   – стрелка указателя отклонилась – неисправен датчик (замените);
   – стрелка указателя не отклоняется – продолжите поиск неисправности.

   Выньте комбинацию приборов из панели и отсоедините от нее красную соединительную колодку. Соедините проводом контакт 2 колодки комбинации с “массой”. Включите зажигание:

   – стрелка указателя отклонилась – обрыв в проводе, соединяющем указатель и датчик;
   – стрелка указателя не отклонилась – замените указатель.

   Если стрелка нового указателя не отклоняется, повреждение следует искать в комбинации приборов (в монтажной плате или местах пайки колодки к плате). Устраните неисправность либо замените монтажную плату или комбинацию приборов.

• Стрелка указателя находится в красной зоне шкалы независимо от температуры охлаждающей жидкости

   Отсоедините провод от датчика указателя. Включите зажигание:

   – стрелка указателя отклонилась в начало шкалы – неисправен датчик (замените);
   – стрелка указателя не отклоняется – проверьте, нет ли замыкания на “массу” провода, соединяющего датчик с указателем. Если замыкания нет – неисправен указатель (замените).

Проверка датчика и указателя уровня топлива

• Стрелка указателя не отклоняется от начала шкалы независимо от количества бензина в топливном баке

   Сложите заднее сиденье и снимите крышку лючка датчика указателя. Отсоедините серо-красный провод от датчика указателя и соедините его с “массой”.Включите зажигание:

   – стрелка указателя отклонилась – неисправен датчик (замените);
   – стрелка указателя не отклоняется – продолжите поиск неисправности.

   Выньте комбинацию приборов из панели и отсоедините от нее красную колодку. Соедините проводом контакт 1 колодки комбинации с “массой”. Включите зажигание:

   – стрелка указателя отклонилась до конца шкалы – обрыв в проводе, соединяющем датчик с указателем;
   – стрелка указателя не отклоняется – замените указатель. Если стрелка нового указателя также не отклоняется от начала шкалы, замените монтажную плату или комбинацию приборов.

• Стрелка указателя находится в конце шкалы независимо от количества бензина в топливном баке

   Отсоедините серо-красный провод от датчика указателя. Включите зажигание:

   – стрелка указателя отклонилась в начало шкалы – неисправен датчик (замените);
   – стрелка указателя не отклоняется – неисправен указатель (замените).

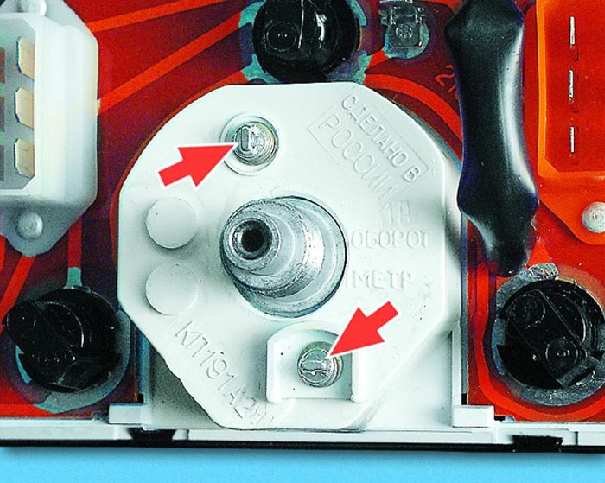

Спидометр крепится к корпусу комбинации приборов двумя винтами, имеющими в головках отверстия для пломбировки.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите комбинацию приборов с автомобиля (см. подраздел 8.6.1).

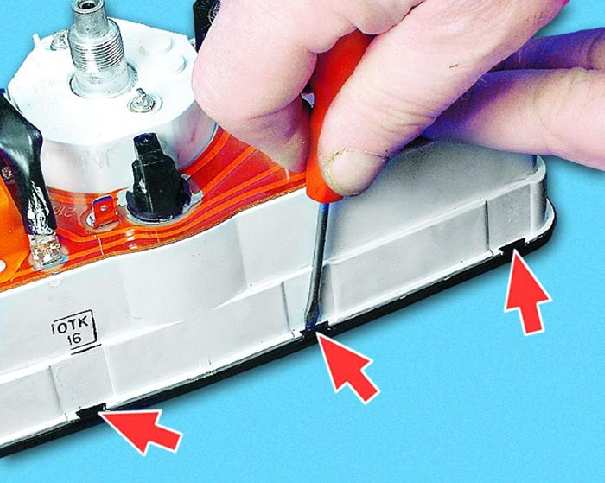

2. Аккуратно отогните пружинные защелки рамки и...

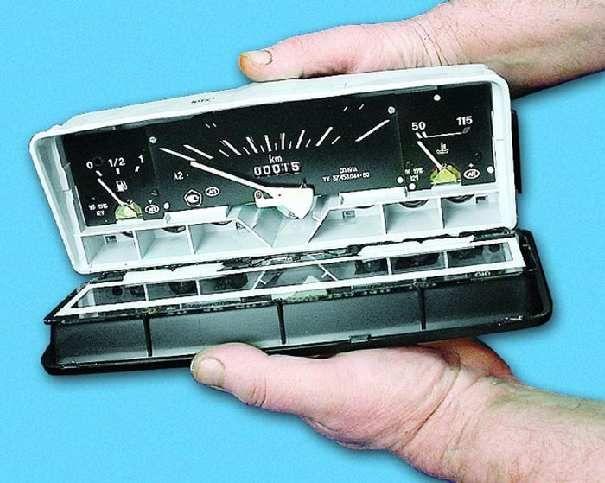

3. ...снимите рамку с защитным стеклом с корпуса комбинации приборов.

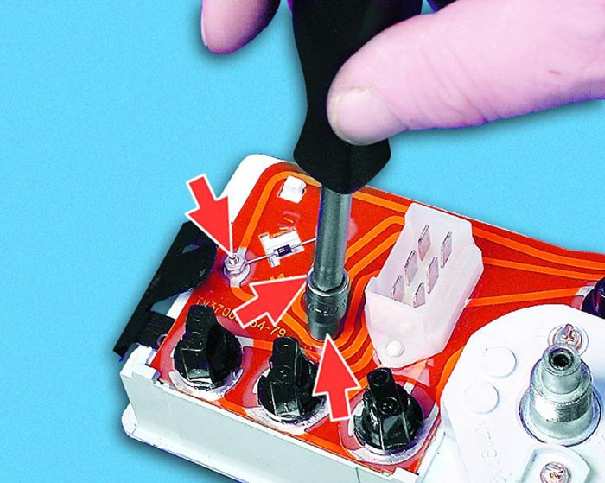

4. Отверните три гайки крепления указателя, снимите плоские шайбы и...

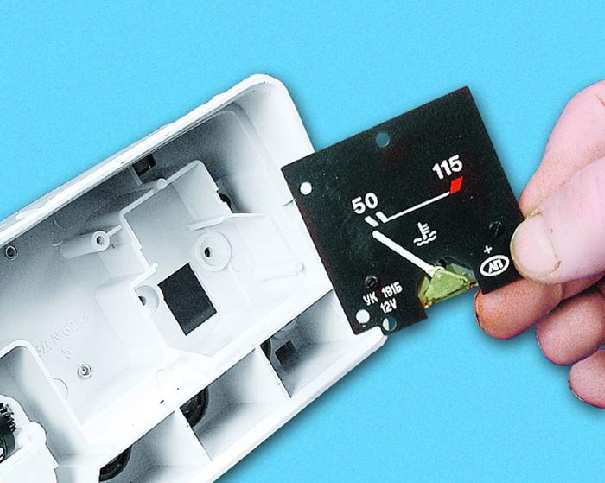

5. ...выньте указатель в сборе со шкалой из корпуса комбинации приборов.

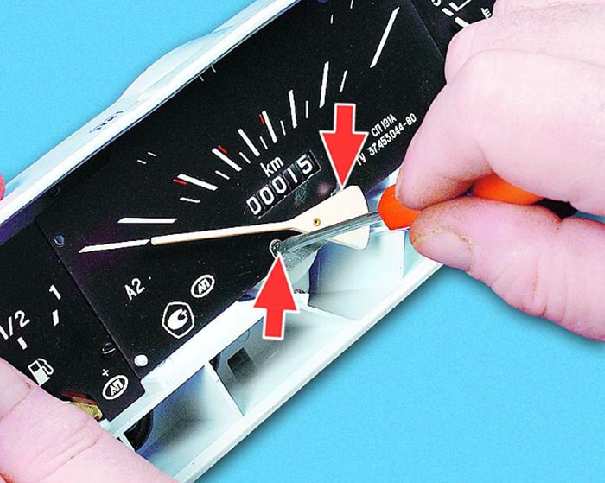

6. Для замены спидометра отверните два винта крепления шкалы спидометра и...

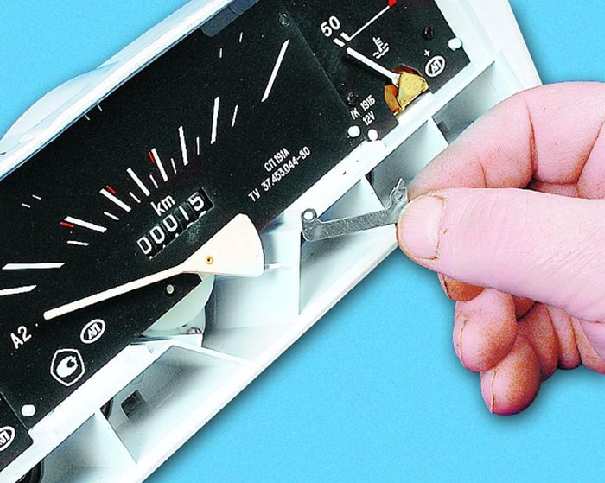

7. ...снимите пластину–ограничитель хода стрелки спидометра.

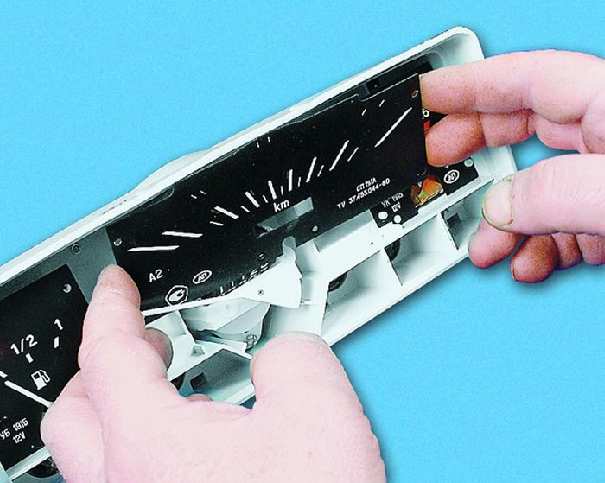

8. Снимите шкалу спидометра.

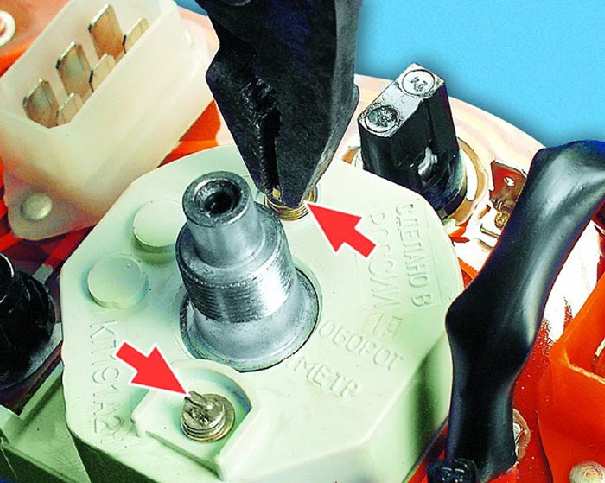

9. Отверните два винта крепления спидометра и аккуратно выньте его из корпуса комбинации. Установку приборов проводите в последовательности, обратной снятию.
