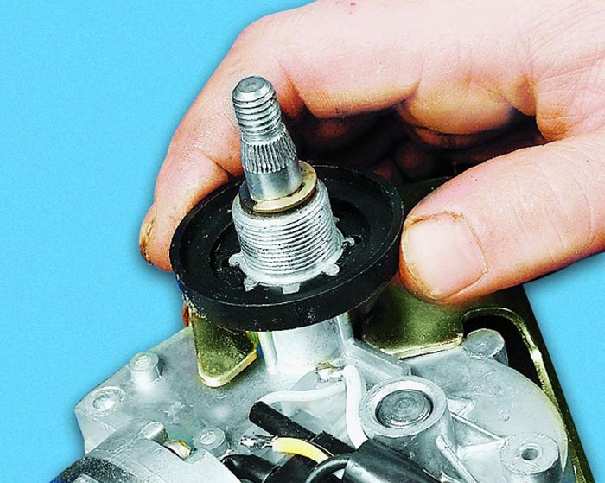

1. Снимите с корпуса моторедуктора резиновый уплотнитель...
|

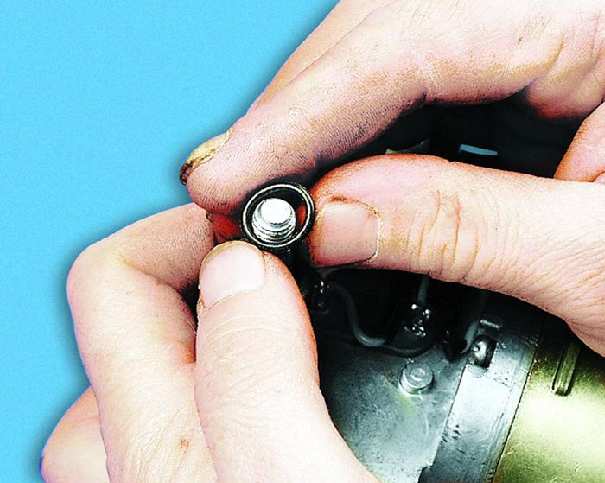

2. ...пластмассовую втулку и...
|

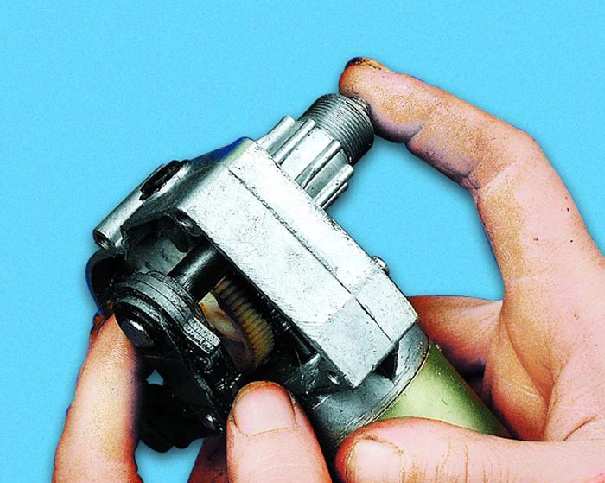

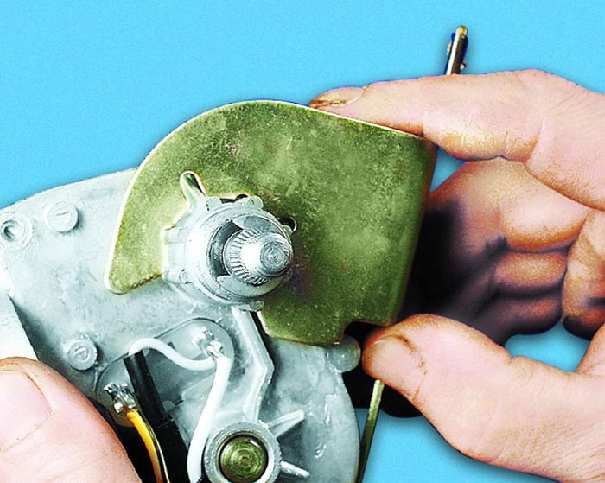

3. ...упорный кронштейн.
|
|
|
|
|
|

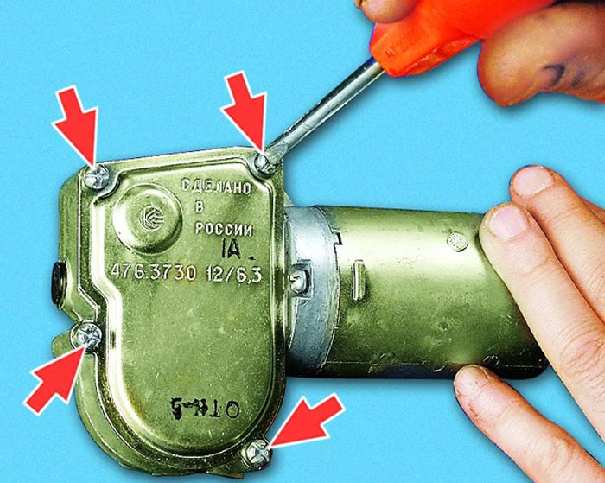

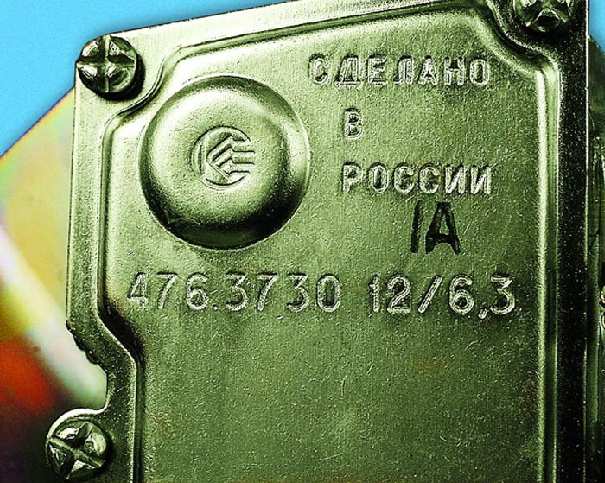

4. Отверните четыре винта крепления крышки стеклоочистителя.
|

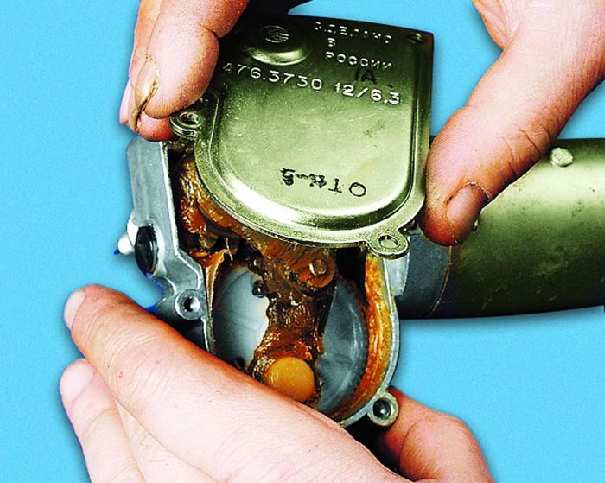

5. Снимите крышку стеклоочистителя с прокладкой.
|

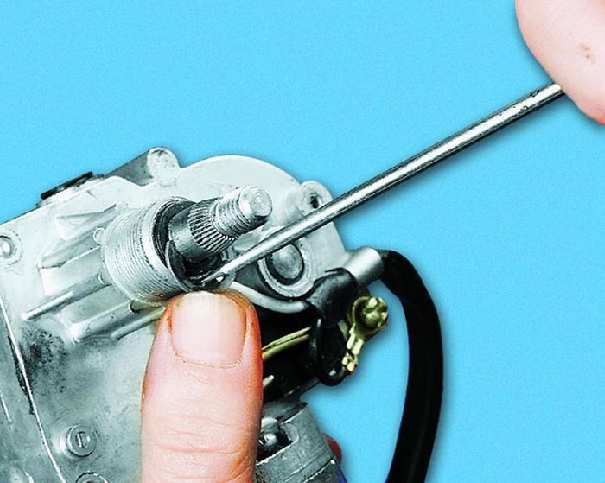

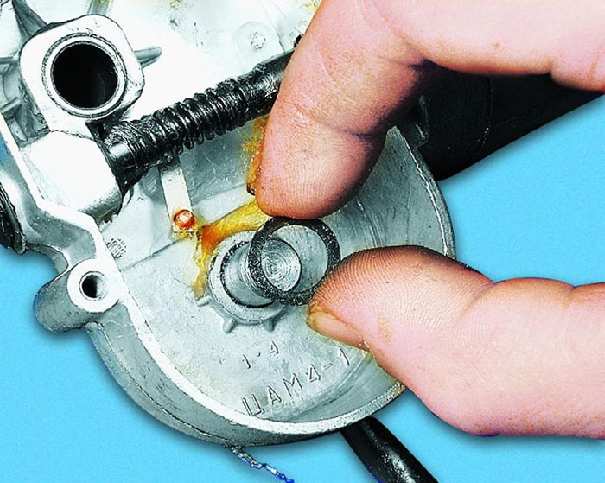

6. Снимите с валика стеклоочистителя стопорное кольцо...
|
|
|
|
|
|

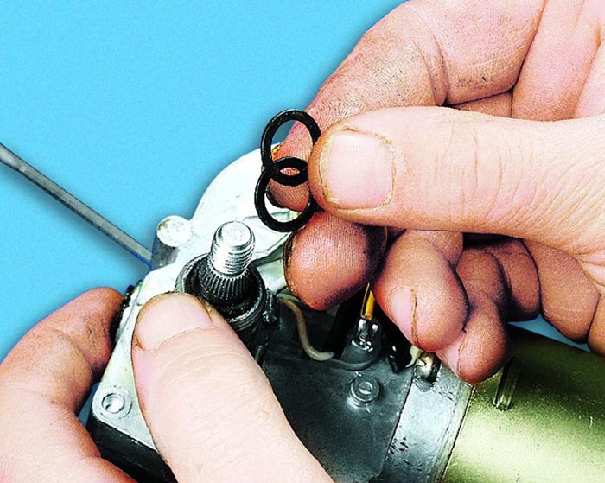

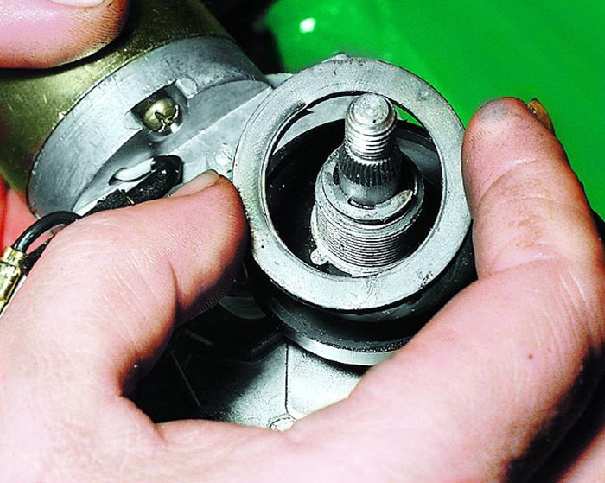

7. ...две металлические шайбы и...
|
8. ...уплотнительное кольцо.
|
9. Выньте кривошипный узел из корпуса редуктора.
|
|
|
|
|
|

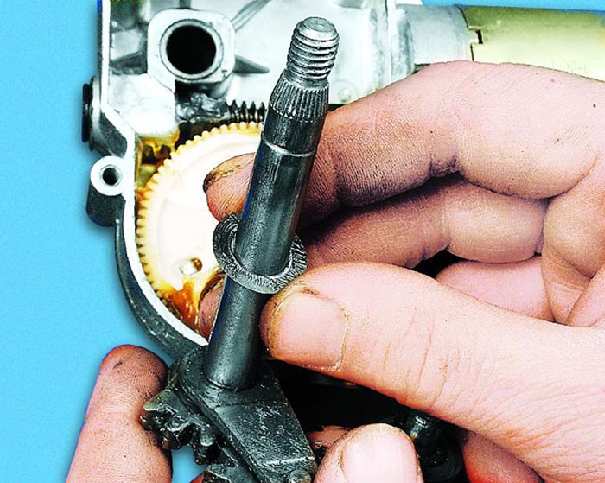

10. Снимите плоские шайбы с валика редуктора и...
|

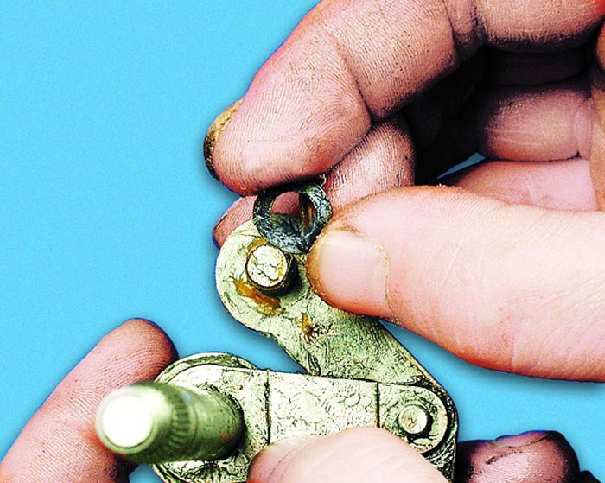

11. ...с оси шатуна.
|

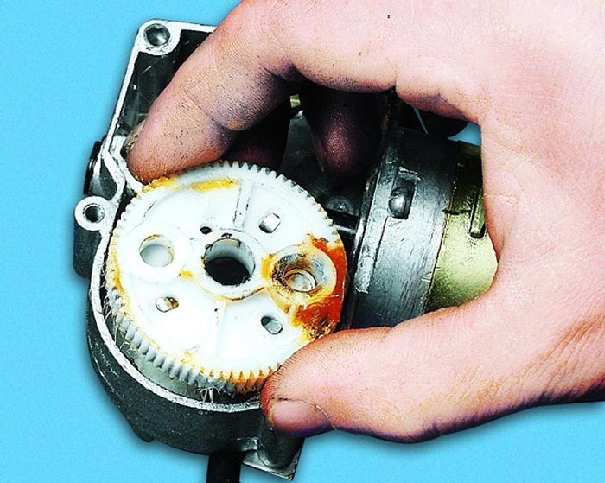

12. Выньте из корпуса пластмассовую шестерню редуктора.
|
|
|
|
|
|

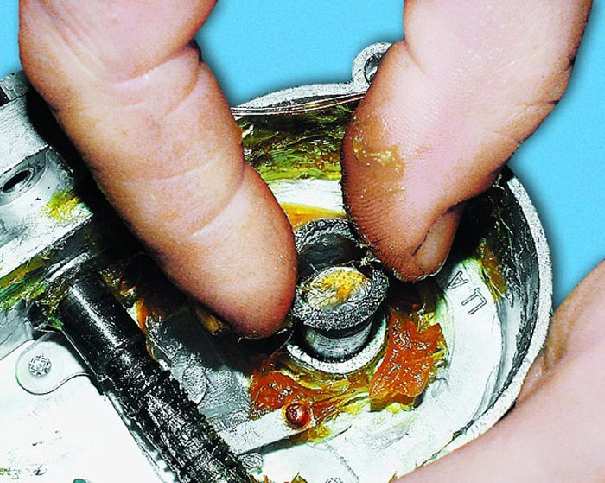

13. Снимите плоскую шайбу с оси шестерни.
|

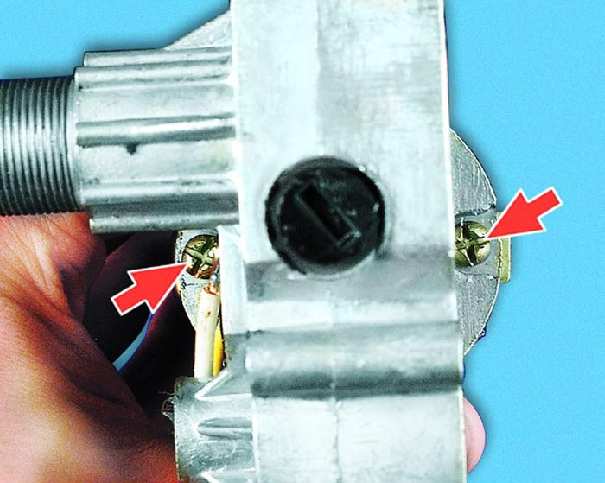

14. Отверните два винта крепления корпуса электродвигателя.
|
15. Обратите внимание: под винтами установлены пружинные
шайбы.
|
|
|
|
|
|

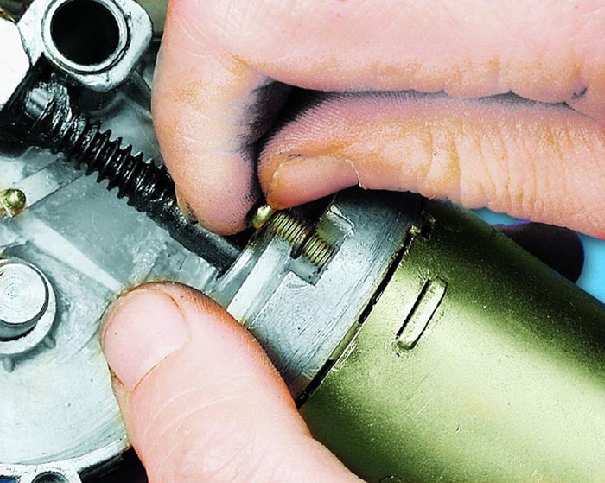

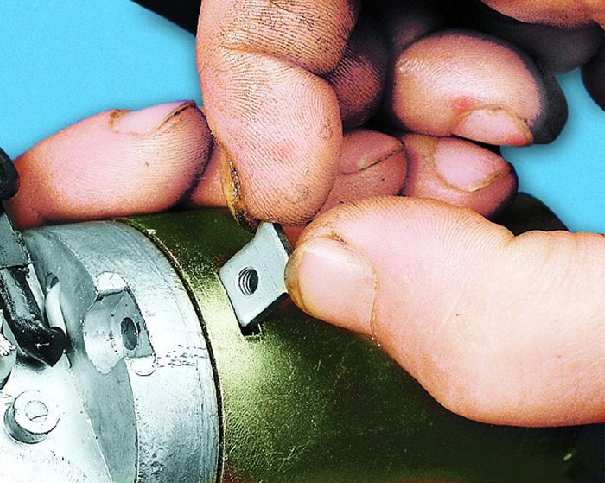

16. Выньте две закладные гайки.
|

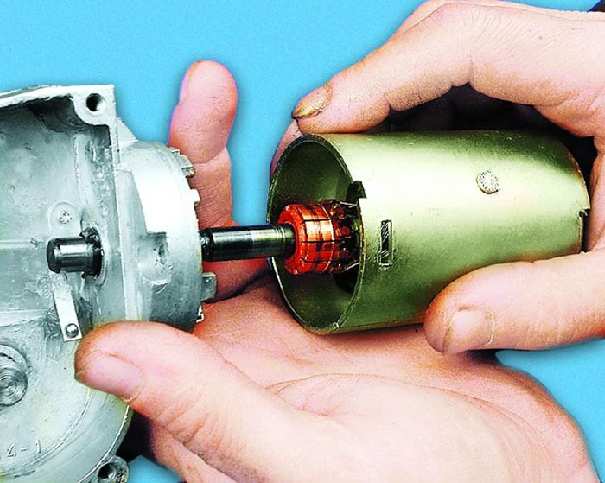

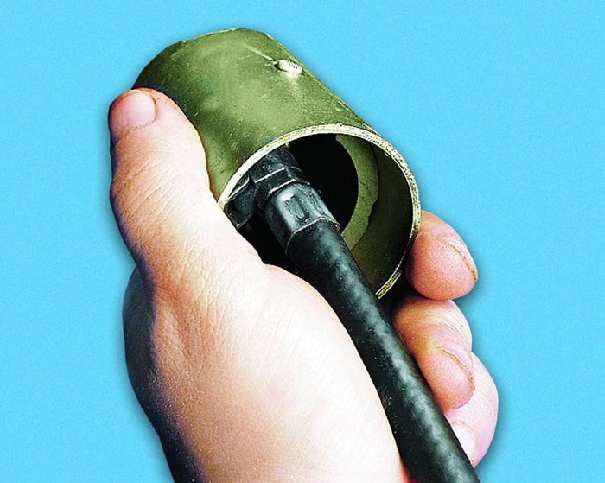

17. Снимите электродвигатель с корпуса редуктора.
|

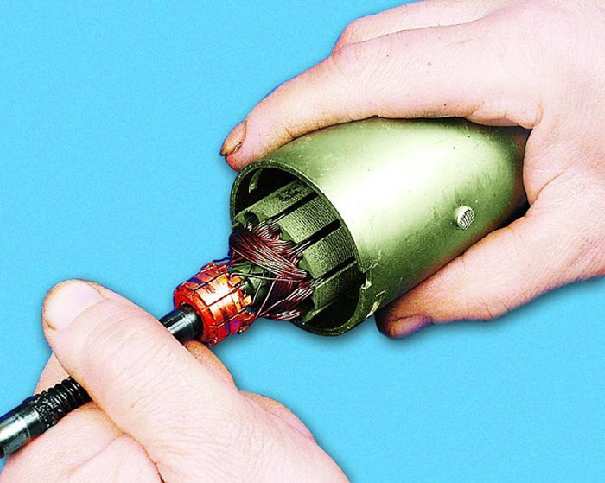

18. Выньте ротор электродвигателя из корпуса.
|
|
|
|
|
|

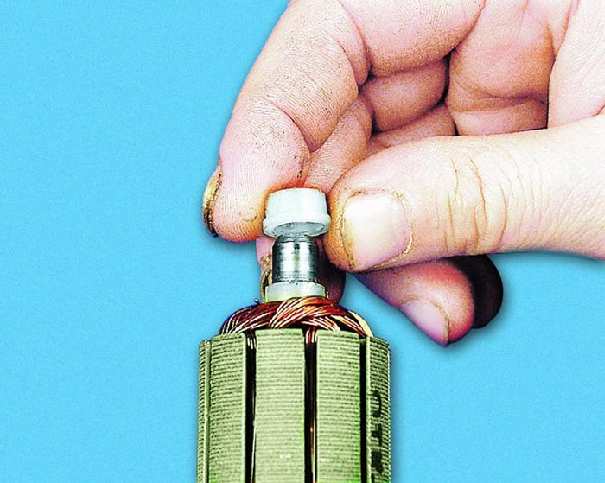

19. Снимите с оси ротора пластмассовую опорную втулку. Изношенную
втулку замените.
|

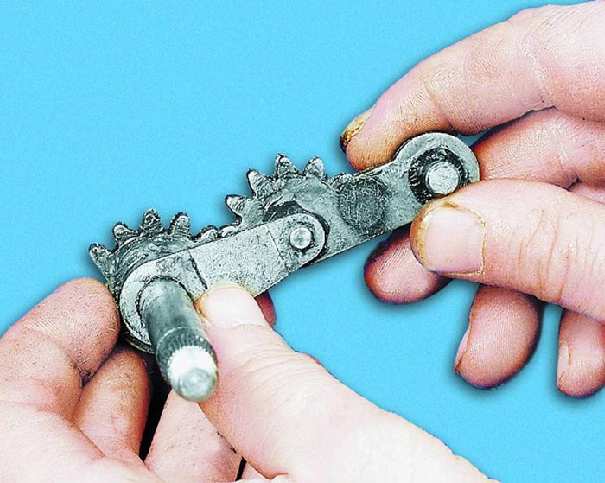

20. Замените кривошипный узел при поломке зубьев секторов,
а также при повреждении шлицев или резьбы на валике.
|
21. Замените шестерню редуктора с сильно изношенными или
поврежденными зубьями.
|
|
|
|
|
|

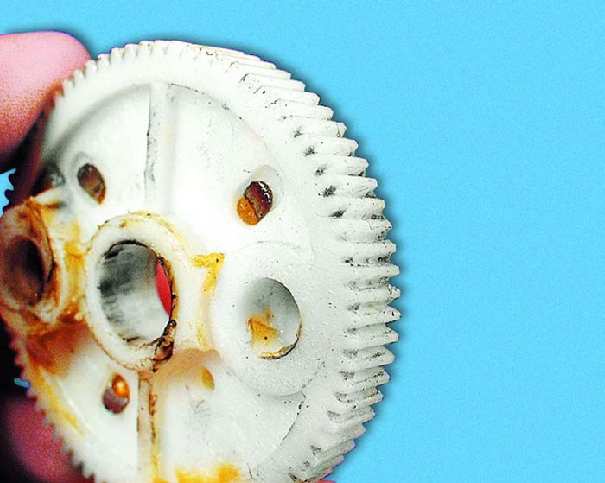

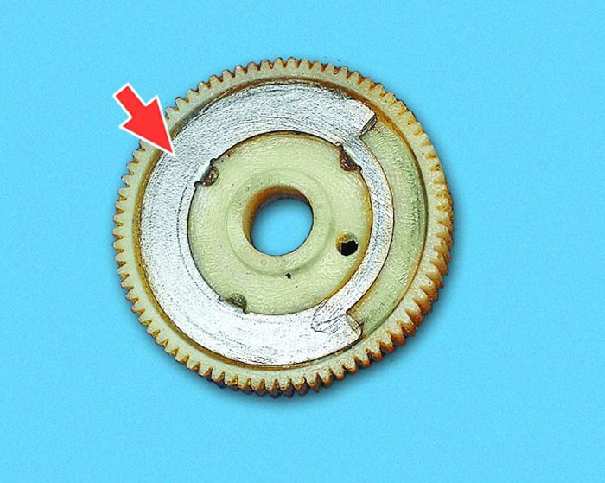

22. Осмотрите контакты концевого выключателя механизма самоостанова
на шестерне. Окисленные контакты зачистите. Замените шестерню с
поврежденными контактами.
|

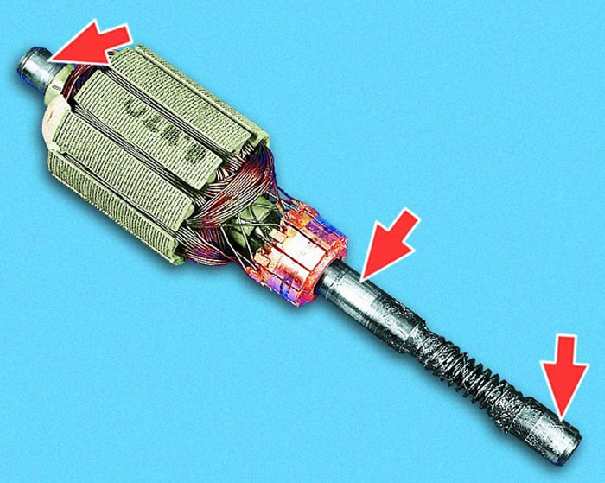

23. Осмотрите вал ротора. При обнаружении следов заедания
на шейках вала зачистите их мелкой шкуркой.
|

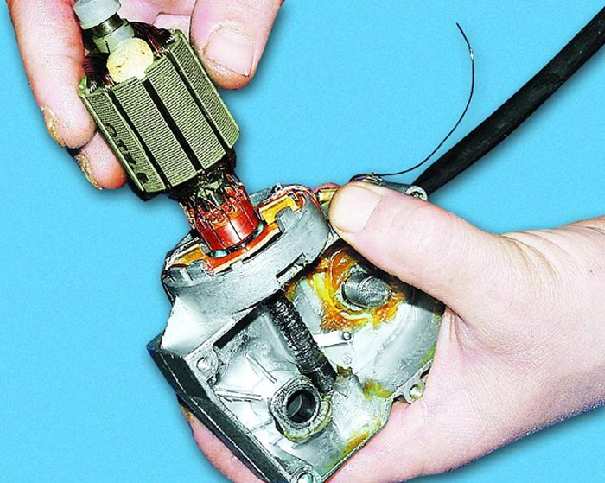

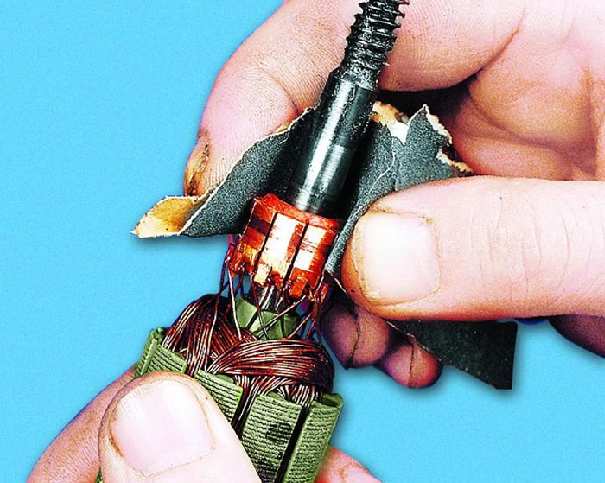

24. Зачистите мелкой шкуркой коллектор, если он загрязнен
или на нем имеются риски, царапины и другие повреждения. После этого

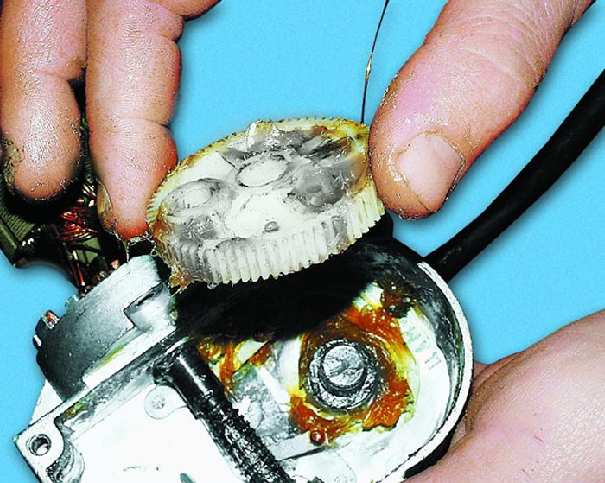

тщательно протрите коллектор чистой тряпкой, по возможности продуйте
сжатым воздухом. При большом износе или обгорании коллектора замените
ротор.
|
|
|
|
|
|

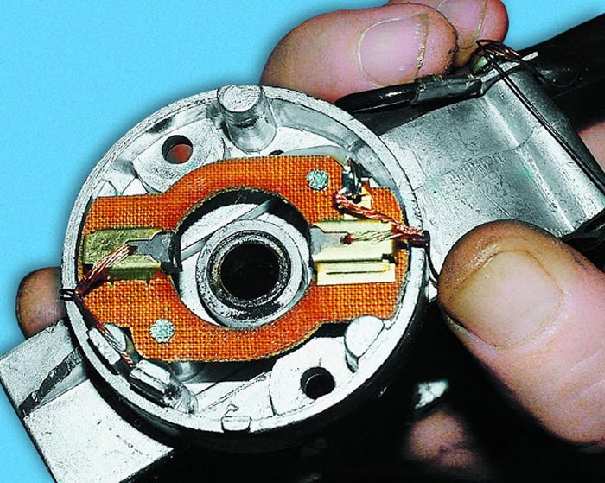

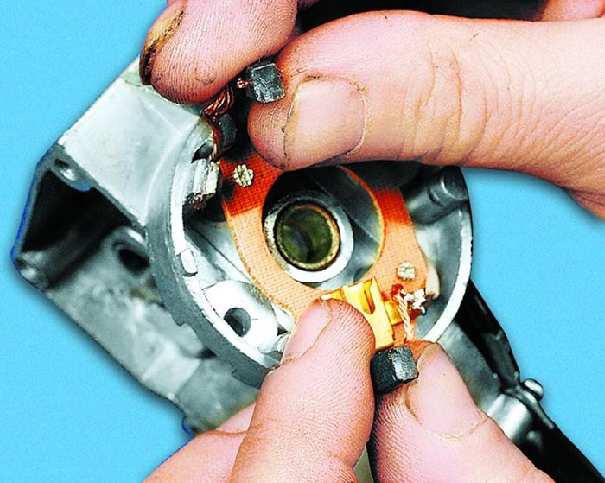

25. Проверьте легкость перемещения щеток в щеткодержателе.
Они должны перемещаться свободно, без заеданий.
|
26. Изношенные или имеющие сколы щетки замените.
|
27. Замените сломанные или потерявшие упругость пружины
щеток.
|
|
|
|
|
|

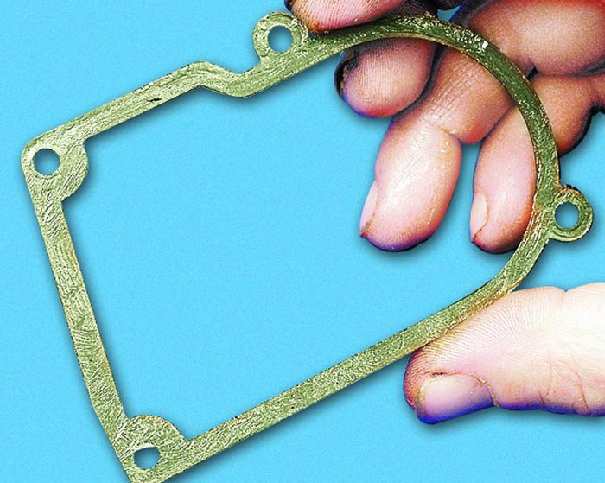

28. Замените поврежденную прокладку крышки корпуса редуктора.
|
29. Перед сборкой стеклоочистителя очистите и продуйте сжатым
воздухом полости корпуса электродвигателя, чтобы удалить угольную
пыль.
|

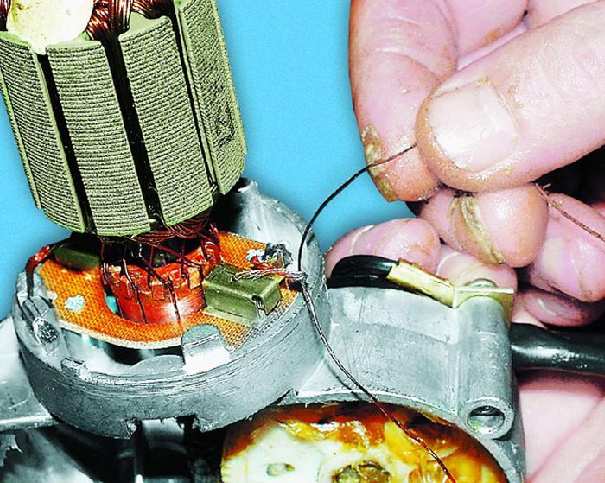

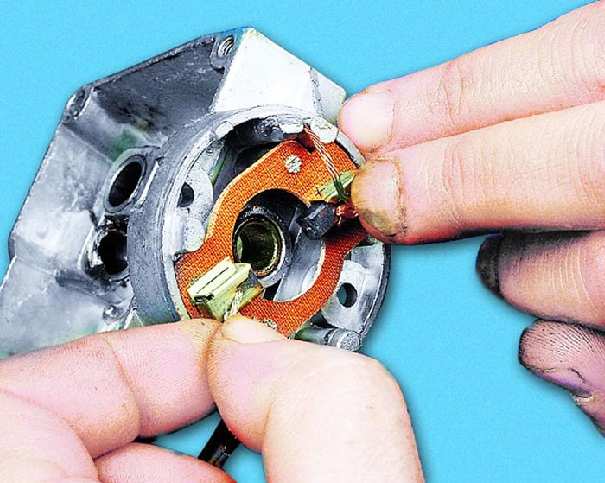

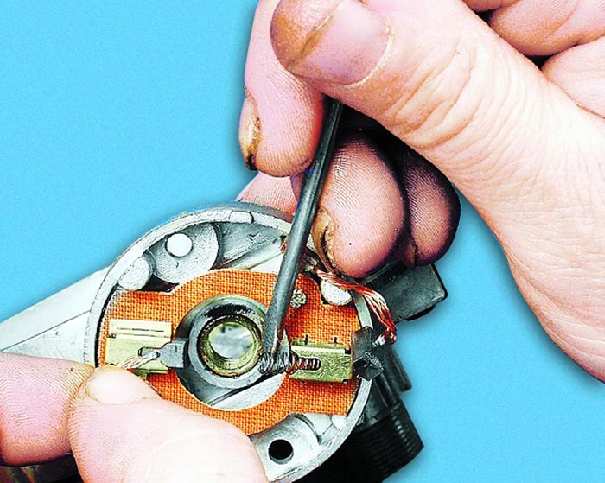

30. Утопите щетки до упора в щеткодержателе и зафиксируйте
их с помощью проволоки в этом положении.
|
|
|
|
|
|

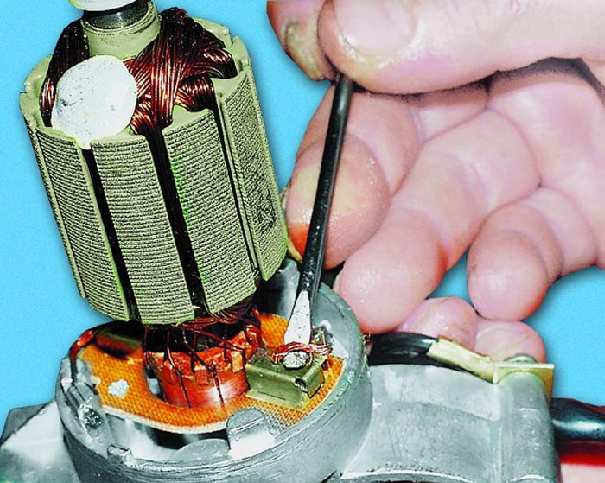

31. Осторожно вставьте ротор в корпус редуктора.
|
32. Установите плоскую шайбу на ось шестерни.
|
33. Установите шестерню редуктора контактным кольцом внутрь
корпуса.
|
|
|
|
|
|
34. Снимите проволоку, удерживающую щетки.
|
35. Поправьте выводы щеток, чтобы они не касались корпуса
электродвигателя (“массы”).
|

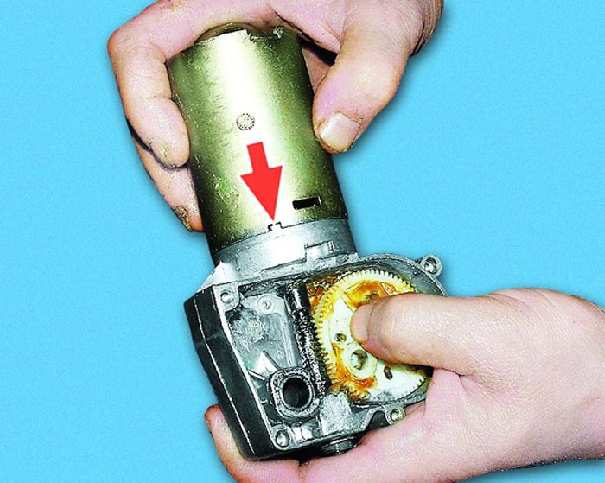

36. Установите корпус электродвигателя и закрепите его винтами.
Корпус устанавливается в одном положении: выступ на корпусе редуктора
должен попасть в прорезь на корпусе электродвигателя.
|
|
|

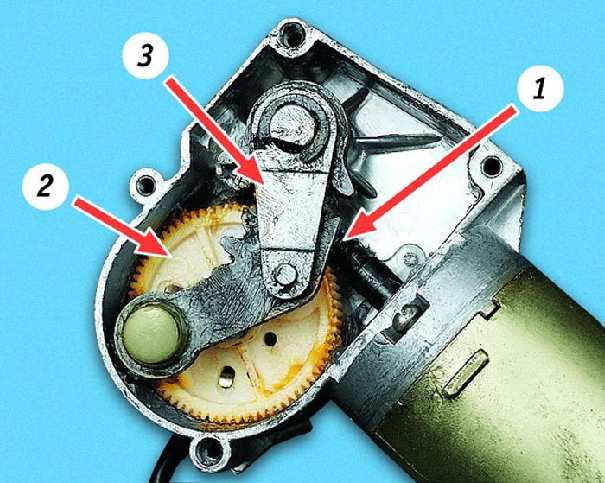

37. Соберите стеклоочиститель в порядке, обратном разборке,
смазав консистентной смазкой червяк 1 вала ротора, шестерню
2 редуктора и кривошипный узел 3.
|
|
