12. Кузов

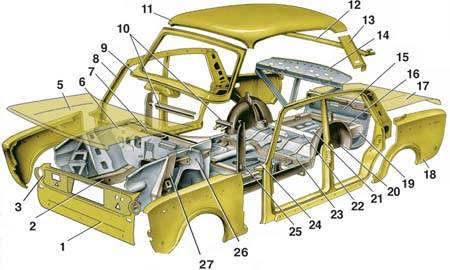

Детали кузова

1 – панель передка;
2 – передний лонжерон;
3 – кожух фары;
4 – переднее крыло;
5 – капот;
6 – щиток передка;
7 – коробка воздухопритока;
8 – боковина;
9 – рама ветрового окна;
10 – нижняя поперечина панели приборов;
11 – панель крыши;
12 – панель рамы заднего окна;
13 – боковая панель крыши;
14 – рамка задней перегородки с полкой;
15 – панель задка;
16 – нижняя поперечина задка;
17 – крышка багажника;
18 – заднее крыло;
19 – лонжерон пола задка;
20 – арка заднего колеса;
21 – пол багажника;
22 – поперечина пола багажника;
23 – задняя поперечина пола;
24 – передний пол;
25 – усилитель передней стойки;
26 – брызговик;
27 – стойка брызговика

Кузов автомобиля типа седан, четырехдверный, цельнометаллический, сварной, несущей конструкции. Кузов состоит из остова и навесных деталей: капота, крышки багажника, дверей, бамперов, деталей остекления, внутренней обивки и наружной отделки.

Остов кузова представляет собой жесткую пространственную ферму, состоящую из узлов: основания пола в сборе с передком и панелью задка, правой и левой боковин 8, в сборе с задними крыльями 18, передних крыльев 4 в сборе с усилителями и крыши в сборе с рамами 9 и 12 ветрового и заднего окон.

Двери кузова состоят из двух панелей – наружной и внутренней. Панели соединены сваркой по периметру. С внутренней стороны к двери на пружинных держателях крепится обивка двери из поливинилхлоридной пленки, приваренной к древесноволокнистой плите. Все двери оснащены стеклами безопасного типа. Все замки роторного типа с блокировкой открывания двери.

Капот навешивается на кузов по переднему краю и запирается замком. Замок снабжен тросовым приводом с рукояткой 6 (см. рис. Замок капота), расположенной в салоне с левой стороны под панелью приборов.

Крышка багажника, по устройству, аналогична капоту. Замок отпирается только поворотом ключа. Торсионы 4 (см. рис. Снятие крышки багажника) облегчают открывание крышки и удерживают ее в открытом положении.

Передние сиденья с индивидуальной регулировкой положения и наклона спинки. Сиденья могут перемещаться вдоль салона на 155 мм. Спинка имеет грубую и тонкую регулировку по наклону. Для устройства спальных мест сиденье можно сдвигать вперед дополнительно на 83 мм, а спинки откидывать.

Отопление салона обеспечивается потоком воздуха, подогретого жидкостью из системы охлаждения двигателя. Управление отопителем осуществляется рукоятками 13 (см. рис. Привод управления отопителем) рычагов управления.
