13.1.2.3. Насос омывателя ветрового стекла

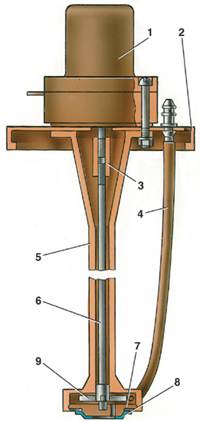

Насос омывателя ветрового стекла

1 – электродвигатель насоса;

2 – крышка питающего бачка;

3 – муфта;

4 – трубка подачи жидкости;

5 – корпус насоса;

6 – вал ротора;

7 – опора вала ротора;

8 – ободок с сеткой фильтра;

9 – ротор

Нагнетательный насос и электродвигатель 1 крепятся винтами к крышке 2.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для снятия насоса отсоедините электрические провода от электродвигателя 1 и снимите трубку со штуцера нагнетательного насоса.

2. Поверните крышку 2 с электродвигателем 1 против часовой стрелки и снимите их с питающего бачка в сборе с нагнетательным насосом.

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для разборки насоса отверните винты, снимите электродвигатель и крышку, отсоедините трубку 4 подачи жидкости.

2. Поддев за край ободок 8, снимите его вместе с сеткой фильтра.

3. Снимите муфту 3, затем осторожно постукивая по валу 6 ротора 9, вытолкните опору 7 и выньте вал с ротором.

Сборка и установка

Сборку и установку производите в обратном порядке.
