7.7.5. Проверка колесных цилиндров задних тормозов на стенде

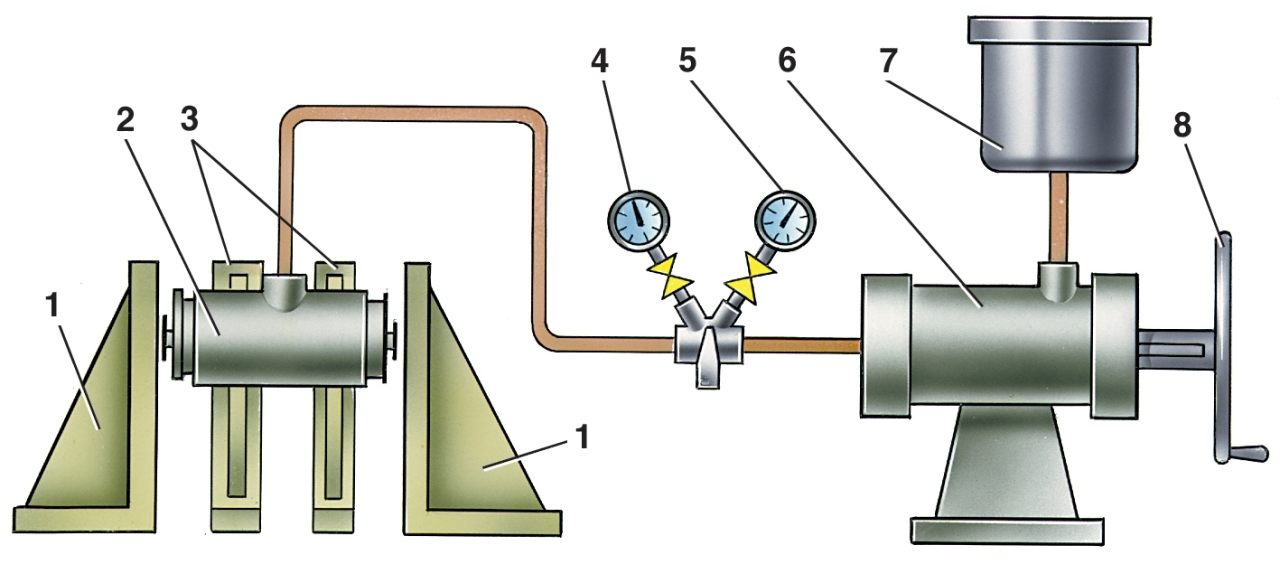

Рис. 7–18. Схема проверки колесных цилиндров задних тормозов: 1 — упоры поршней; 2 — испытываемый цилиндр; 3 — кронштейн цилиндра; 4 — манометр низкого давления; 5 — манометр высокого давления; 6 — цилиндр для создания давления; 7 — сосуд; 8 — маховик

Установите цилиндр на стенд, присоедините к нему трубопровод от манометров (рис. 7–18) и прокачайте систему.

Отрегулируйте упоры 1 так, чтобы в них упирались поршни колесного цилиндра.

Проверьте отсутствие утечки жидкости. Подключите манометр низкого давления; медленно вращая маховик управления цилиндром привода, установите давление жидкости 0,05 МПа (0,5 кгс/см2).

Убедитесь, что установленное давление удерживается в течение 5 мин. Повторите аналогично испытание при давлении 0,1–0,2– 0,3–0,4–0,5 МПа (1–2–3–4–5 кгс/см2).

Снизьте давление и подключите манометр высокого давления. Придерживаясь указанных правил, повторите испытания при давлении 5–10–15 МПа (50–100–150 кгс/см2).

Не допускается снижение давления из-за утечки жидкости через уплотнительные элементы, соединения трубопроводов, штуцеры для прокачки жидкости или через поры отливки.

Допускается незначительное (не более 0,5 МПа (5 кгс/см2) в течение 5 мин) уменьшение давления, особенно при более высоких давлениях, из-за усадки уплотнителей.
