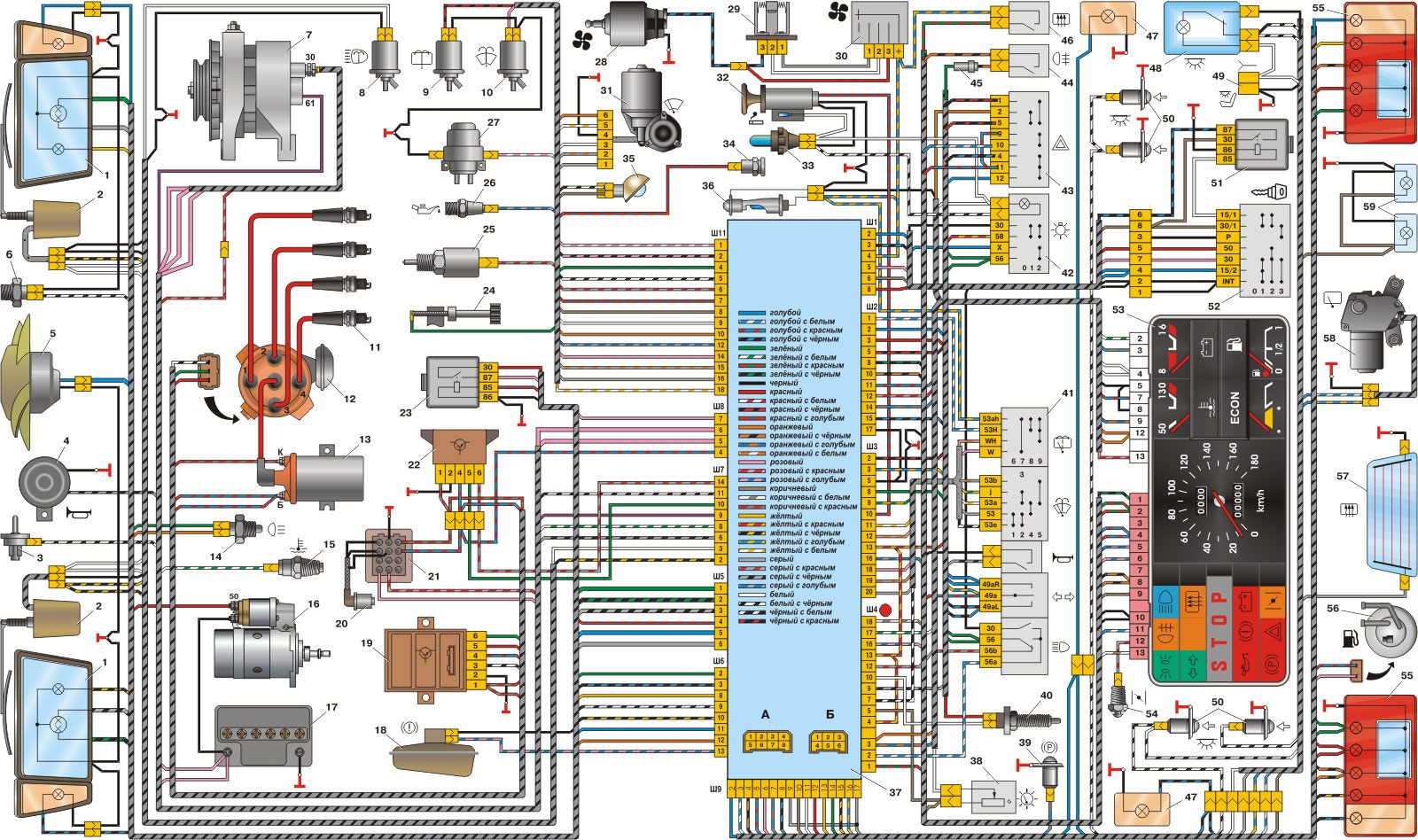

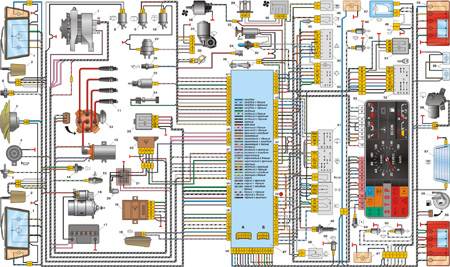

13.5. Приложение 5. Схема электрооборудования автомобиля


1 – блок-фара 31 – электродвигатель очистителя ветрового стекла
2 – электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей) 32 – прикуриватель
3 – выключатель подкапотной лампы 33 – лампа подсветки рычагов отопителя
4 – звуковой сигнал 34 – штепсельная розетка для переносной лампы
5 - электродвигатель вентилятора системы охлаждения двигателя 35 – подкапотная лампа
6 – датчик включения электродвигателя вентилятора 36 – лампа освещения вещевого ящика
7 – генератор 37 – монтажный блок
8 - электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей) 38 – выключатель освещения приборов
9 - электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей) 39 - выключатель контрольной лампы стояночного тормоза
10 - электромагнитный клапан включения омыва ветрового стекла 40 – выключатель стоп-сигнала
11 – свечи зажигания 41 – подрулевой переключатель
12 – датчик–распределитель зажигания 42 – выключатель наружного освещения
13 – катушка зажигания 43 – выключатель аварийной сигнализации
14 – выключатель света заднего хода 44 - выключатель заднего противотуманного света
15 - датчик указателя температуры охлаждающей жидкости 45 - предохранитель цепи противотуманного света
16 – стартер 46 – выключатель обогрева заднего стекла
17 – аккумуляторная батарея 47 – боковые указатели поворота
18 – датчик уровня тормозной жидкости 48 – плафон
19 – коммутатор 49 - разъем для подключения к плафону индивидуального освещения
20 – датчик верхней мертвой точки 1-го цилиндра 50 – выключатели плафона на стойках дверей
21 – колодка диагностики 51 – реле зажигания
22 - блок управления электромагнитным клапаном карбюратора 52 – выключатель зажигания
23 – реле включения стартера 53 – комбинация приборов
24 – концевой выключатель карбюратора 54 - выключатель контрольной лампы воздушной заслонки карбюратора
25 – электромагнитный клапан карбюратора 55 – задние фонари
26 – датчик контрольной лампы давления масла 56 – датчик указателя уровня и резерва топлива
27 – электродвигатель омывателя стекол 57 – элемент обогрева заднего стекла
28 – электродвигатель вентилятора отопителя 58 - электродвигатель очистителя заднего стекла
29 - дополнительный резистор электродвигателя отопителя 59 – фонари освещения номерного знака
30 – переключатель вентилятора отопителя

А - порядок условной нумерации штекеров в колодке выключателя зажигания
Б - порядок условной нумерации штекеров в колодке электродвигателя очистителя ветрового стекла
