5.2.2. Неисправности электрооборудования

Чаще всего при повседневной эксплуатации автомобиля встречаются неисправности электрооборудования. По объективным причинам ремонт электрооборудования должны проводить квалифицированные специалисты автосервиса.


Предупреждение

Неисправность электрооборудования (короткое замыкание) может привести к возгоранию электропроводки и пожару.


Если перегорел предохранитель — замените его, повторное перегорание того же предохранителя служит сигналом для немедленного обращения на автосервис.

Предупреждение

Категорически запрещается заменять перегоревший предохранитель другим, с большим “номиналом”, или “жучком”.


Чтобы облегчить поиск неисправностей, приобретите схему электрооборудования вашего автомобиля.

Если неисправность электрооборудования возникнет раньше, чем вы успеете купить электросхему, можно устранить мелкие неисправности самостоятельно, в чем вам поможет данный раздел.

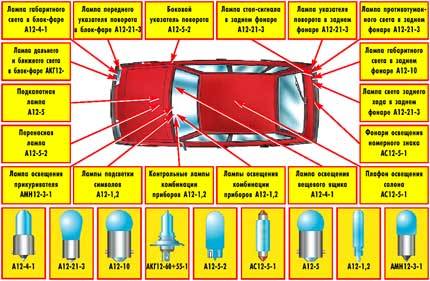

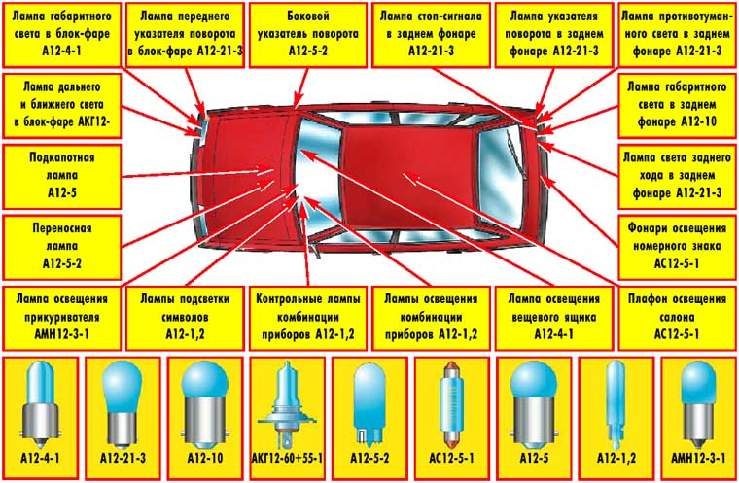

Типы и расположение ламп

Монтажные блоки

На автомобилях семейства ВАЗ–2109 применяются два монтажных блока — старый 17.3722 и с 1998 года новый 2114–3722010–60. Основное отличие — применение предохранителей нового типа: ножевых вместо цилиндрических и новых компактных реле.

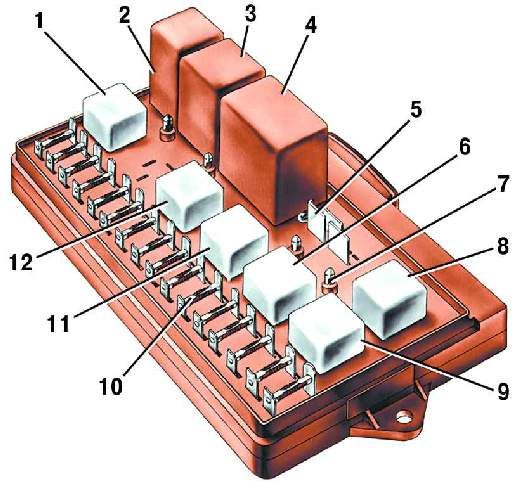

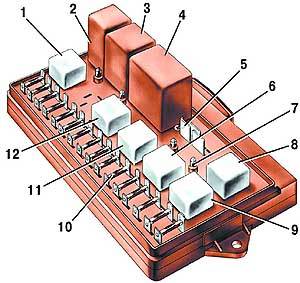

Монтажный блок типа 17.3722:

1.  Реле включения очистителей фар (К6).
2.  Реле времени омывателя заднего стекла (К1).
3.  Реле-прерыватель указателей поворота и аварийной сигнализации (К2).
4.  Реле очистителя ветрового стекла (К3).
5.  Контактные перемычки на месте реле контроля исправности ламп.
6.  Реле включения обогрева заднего стекла (К10).
7.  Запасный предохранитель.
8.  Реле включения дальнего света фар (К5).
9.  Реле включения ближнего света фар (К11).
10.  Предохранитель.
11.  Реле включения электродвигателя вентилятора системы охлаждения двигателя (К9).
12.  Реле включения звукового сигнала (К8).

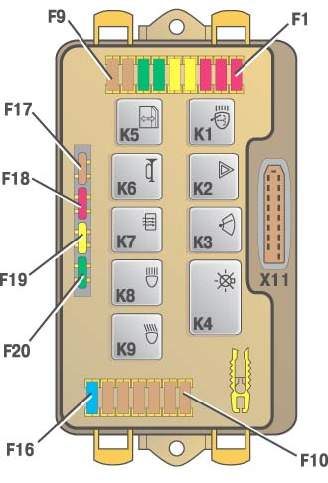

Монтажный блок типа 2114–3722010–60:

K1.  Реле включения очистителей фар.
K2.  Реле-прерыватель указателей поворота и аварийной сигнализации.
K3.  Реле очистителя ветрового стекла.
K4.  Реле контроля исправности ламп.
K5.  Реле включения стеклоподъемников.
K6.  Реле включения звуковых сигналов.
K7.  Реле включения обогрева заднего стекла.
K8.  Реле включения дальнего света фар.
K9.  Реле включения ближнего света фар.
F1–F16.  Плавкие предохранители.
F17–F20.  Запасные предохранители.

Цепи, защищаемые плавкими предохранителями

№ предохранителя в монтажном блоке

Защищаемые цепи

17.3722

2114–3722010–60

1 (8 А)

F9 (7,5 А)

Правая противотуманная фара

2 (8 А)

F8 (7,5 А)

Левая противотуманная фара

3 (8 А)

F1 (10 А)

Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар

4 (16 А)

F7 (30 А)

Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателей ветрового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика

5 (8 А)

F16 (15 А)

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа падения уровня тормозной жидкости. Контрольная лампа падения давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло “SТОР”. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр

6 (8 А)

F3 (10 А)

Задние фонари (лампы стоп-сигнала). Плафон освещения салона

6 (8 А)

F6 (30 А)

Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников

7 (8 А)

F10 (7,5 А)

Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

8 (16 А)

F5 (20 А)

Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения

9 (8 А)

F10 (7,5 А)

Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)

10 (8 А)

F11 (7,5 А)

Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)

11 (8 А)

F2 (10 А)

Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

12 (16 А)

F4 (20 А)

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка переносной лампы. Прикуриватель

13 (8 А)

F15 (7,5 А)

Правая фара (дальний свет)

14 (8 А)

F14 (7,5)

Левая фара (дальний свет). Контрольная лампа включения дальнего света фар

15 (8 А)

F13 (7,5 А)

Левая фара (ближний свет)

16 (8 А)

F12 (7,5 А)

Правая фара (ближний свет)

Специализированные реле

Обозначение

Назначение

Маркировка

Блок 17.3722

Блок 2114–3722010–60

К1

Реле времени омывателя заднего стекла

452.3747

К2

Реле указателей поворота и аварийной сигнализации

493.3747

495.3747

К3

Реле очистителя ветрового стекла

522.3747

526.3747

К4

Реле контроля исправности ламп

4412.3747

Электросхемы

Для проведения ремонтных работ по предыдущим разделам можно воспользоваться приведенными ниже поясняющими электросхемами.

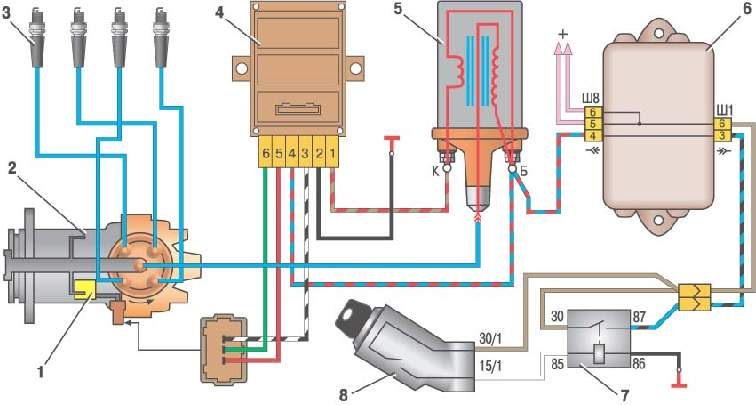

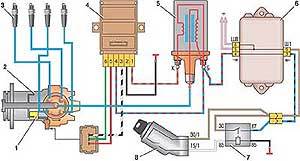

Схема бесконтактной системы зажигания:

1. Бесконтактный датчик.
2. Датчик-распределитель зажигания.
3. Свечи зажигания.
4. Коммутатор.
5. Катушка зажигания.
6. Монтажный блок.
7. Реле зажигания.
8. Выключатель зажигания.

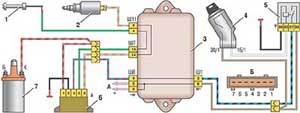

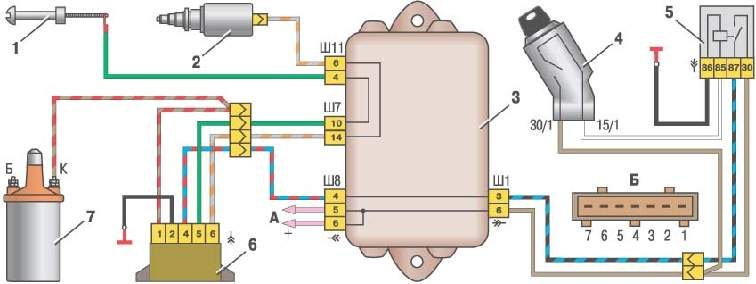

Система управления электромагнитным клапаном карбюратора:

1. Концевой выключатель карбюратора.
2. Электромагнитный клапан карбюратора.
3. Монтажный блок.
4. Выключатель зажигания.
5. Реле зажигания.
6. Блок управления.
7. Катушка зажигания.
А. К выводу “30” генератора.
Б. Нумерация штекеров в блоке управления.

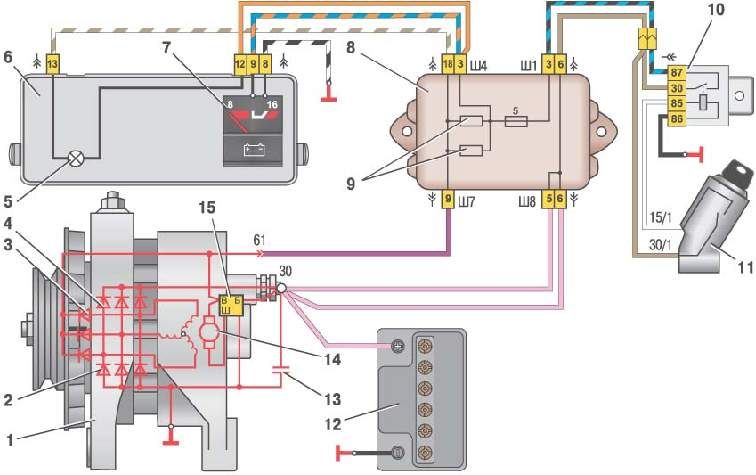

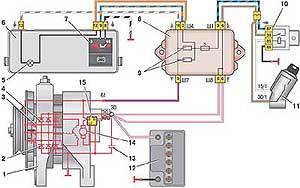

Схема соединений генератора:

1. Генератор.
2. Отрицательный вентиль.
3. Дополнительный диод.
4. Положительный вентиль.
5. Контрольная лампа разрядки аккумуляторной батареи.
6. Комбинация приборов.
7. Вольтметр.
8. Монтажный блок.
9. Дополнительные резисторы по 100 Ом, 2 Вт.
10. Реле зажигания.
11. Выключатель зажигания.
12. Аккумуляторная батарея.
13. Конденсатор.
14. Обмотка ротора.
15. Регулятор напряжения.

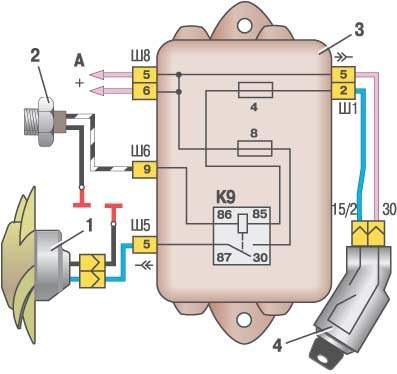

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 17.3722:

1. Электродвигатель вентилятора.
2. Датчик включения электродвигателя.
3. Монтажный блок.
4. Выключатель зажигания.
К9. Реле включения электродвигателя вентилятора.
А. К выводу “30” генератора.

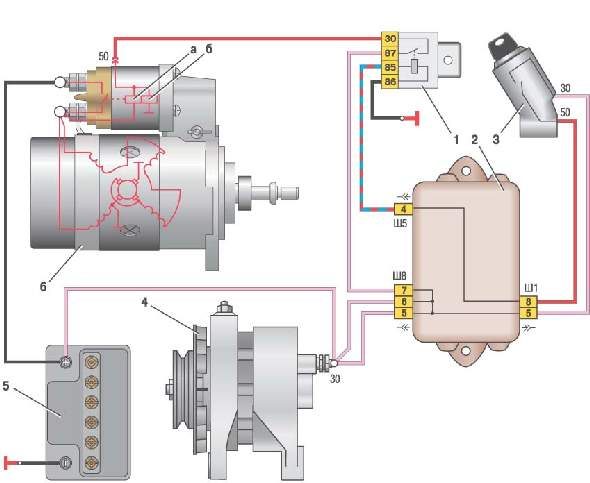

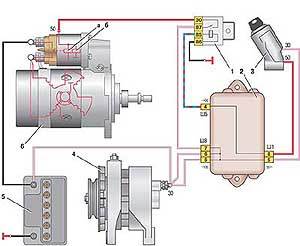

Схема соединений стартера:

1. Реле включения стартера.
2. Монтажный блок.
3. Выключатель зажигания.
4. Генератор.
5. Аккумуляторная батарея.
6. Стартер.
а. Втягивающая обмотка.
б. Удерживающая обмотка.

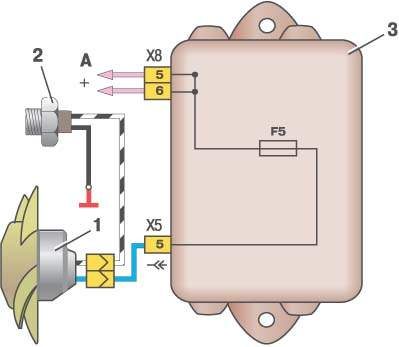

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 2114–3722010–60:

1. Электродвигатель вентилятора.
2. Датчик 66.3710 включения электродвигателя.
3. Монтажный блок.
А. К выводу “30” генератора.
