11.5.2. Замена крыльчатки и электродвигателя вентилятора

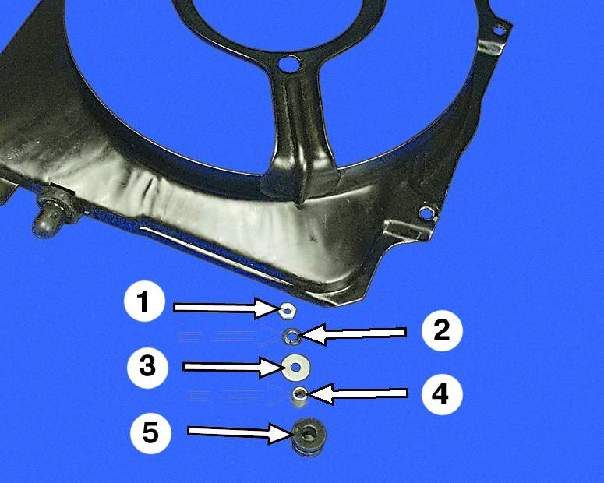

Детали крепления вентилятора:
1 – гайка
2 – пружинная шайба
3 – плоская шайба
4 – распорная втулка
5 – резиновая подушка

ПОРЯДОК ВЫПОЛНЕНИЯ

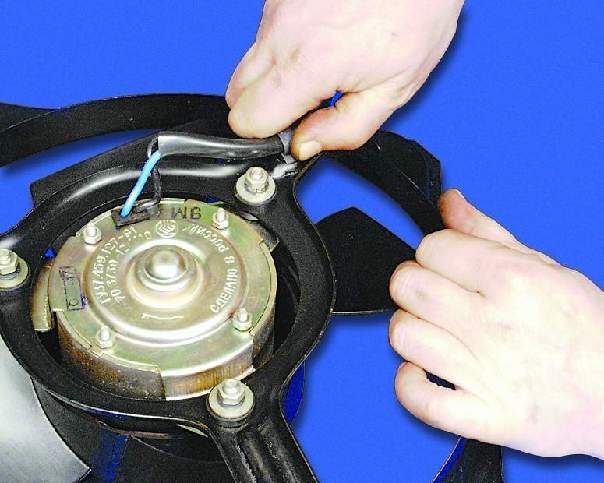

1. Отсоедините провода электродвигателя вентилятора от держателя на кожухе вентилятора.

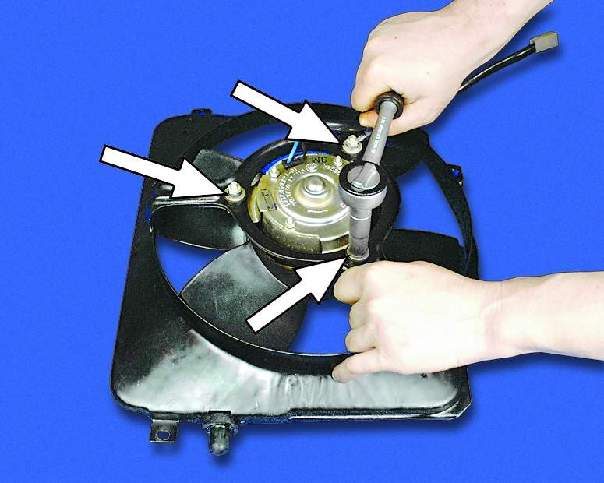

2. Отверните три гайки крепления и снимите электродвигатель с крыльчаткой с кожуха.

3. Отверните гайку крепления.

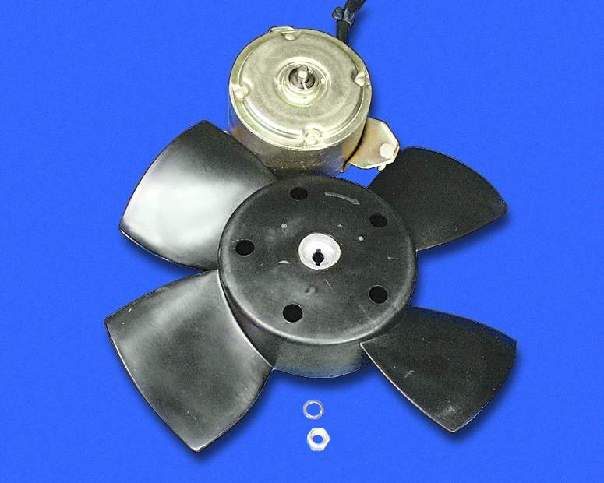

4. Снимите крыльчатку с электродвигателя.

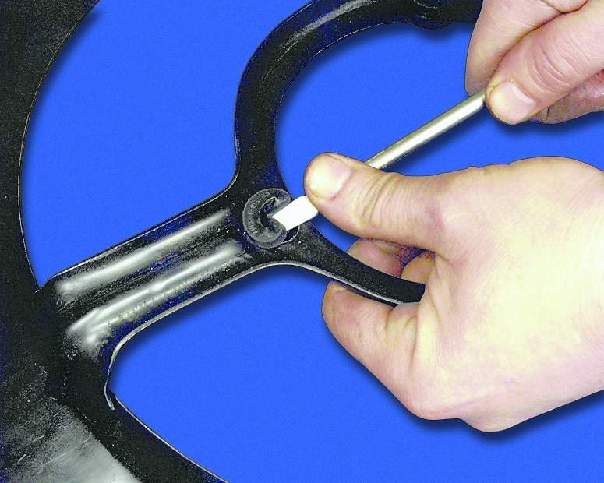

5. Для замены подушек вентилятора вытолкните отверткой распорную втулку из подушек. 6. Выньте подушку из отверстия в кожухе вентилятора.

7. Установите электродвигатель с крыльчаткой на кожух в порядке, обратном снятию.
