1.1. Технические характеристики автомобилей

а. Габаритные размеры (справочные) автомобиля ВАЗ-2115

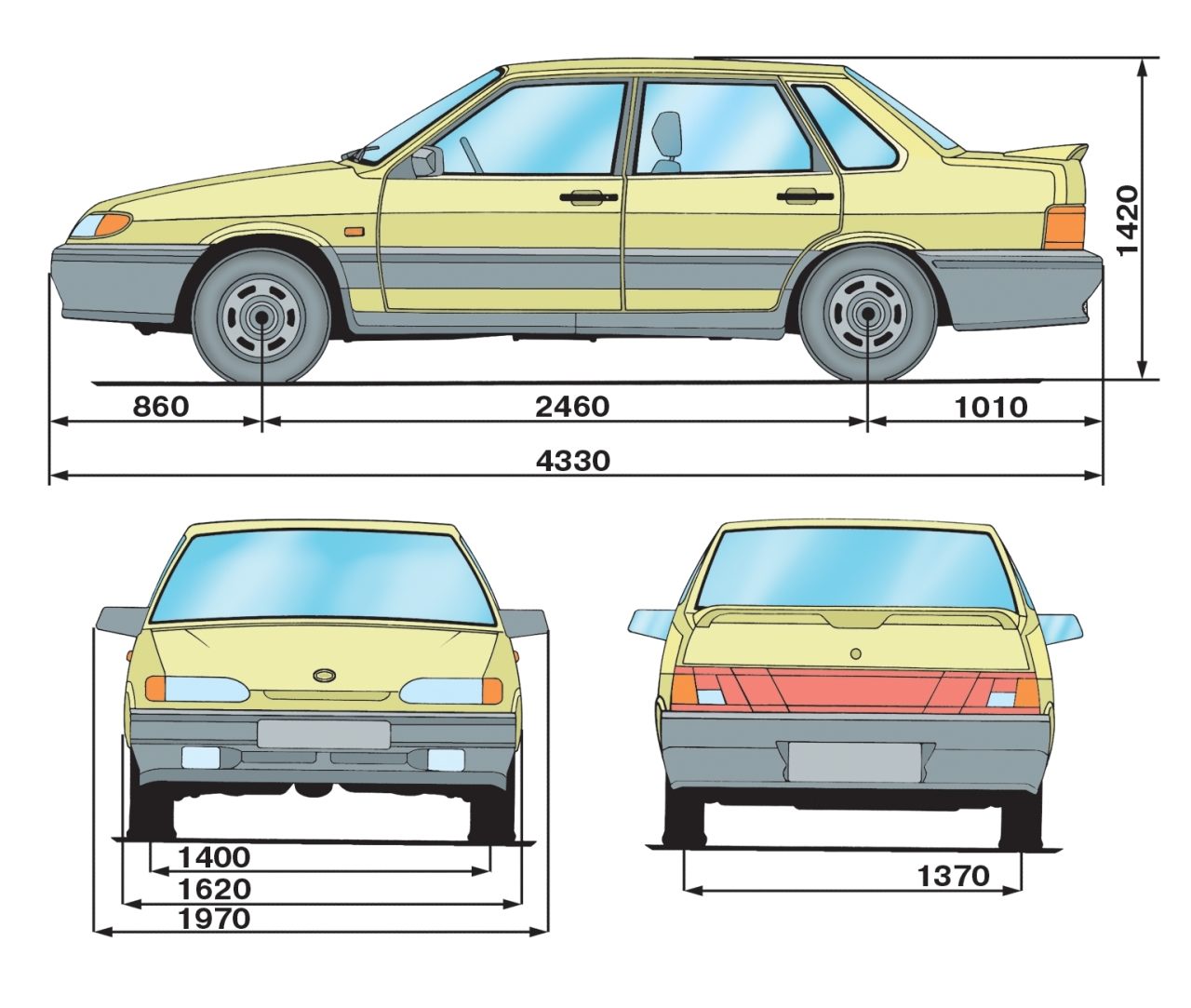

Рис. 1.1а. Габаритные размеры (справочные) автомобиля ВАЗ-2115

б. Габаритные размеры (справочные) автомобиля ВАЗ-2114

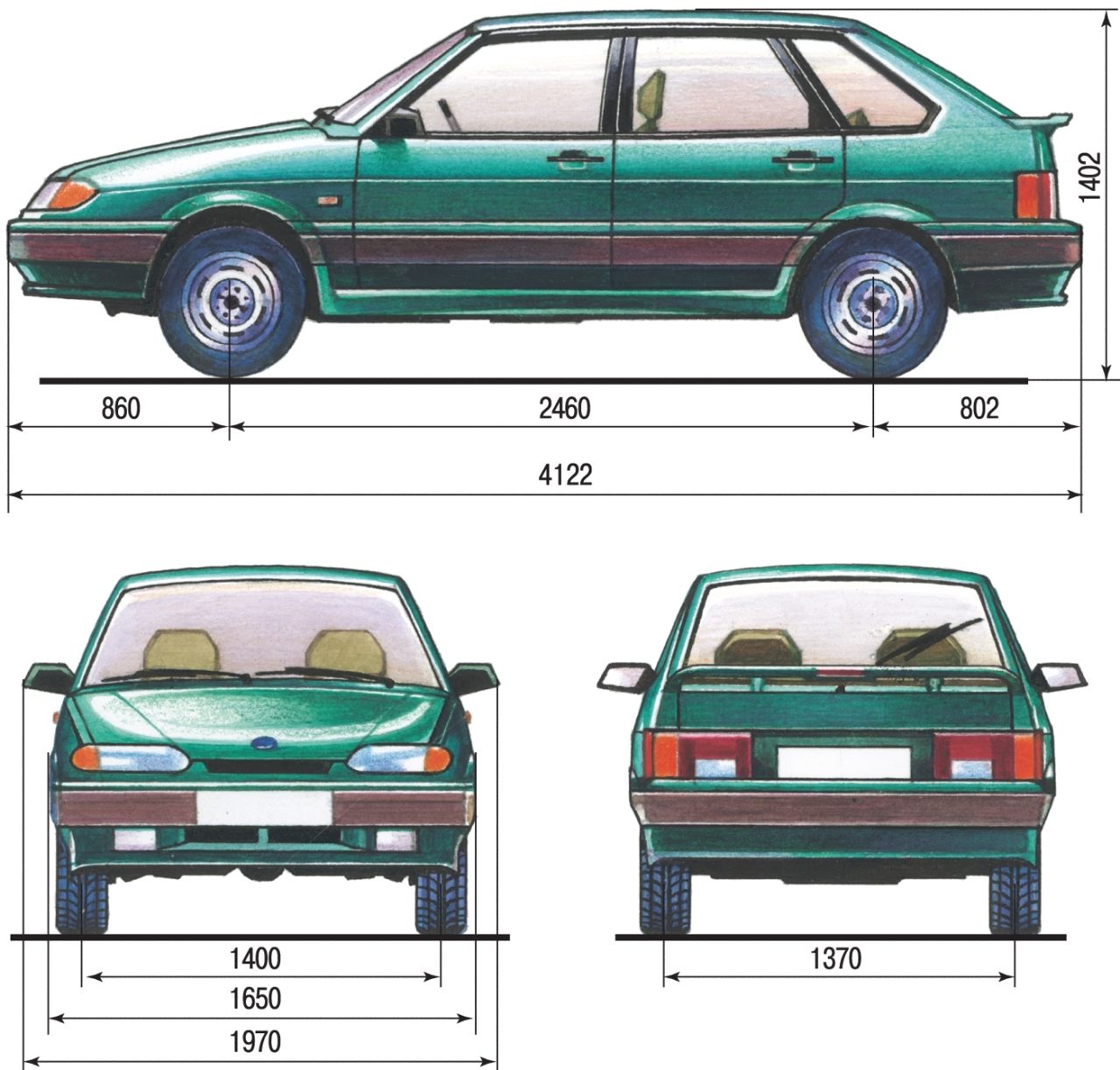

Рис. 1.1б. Габаритные размеры (справочные) автомобиля ВАЗ-2114


Показатель
ВАЗ-2114-20
ВАЗ-2115-20
ВАЗ-2115-01
Общие данные
Количество мест
5
Полезная масса, кг
425
Снаряженная масса, кг
970
985
985
Габаритные размеры автомобилей с собственной массой

см. рис. 1.1а, рис. 1.1б

Максимальная скорость, км/ч

158

Время разгона с места с переключением передач на автомобиле с полной массой до скорости 100 км/ч, с
13,2
Показатель
ВАЗ-2114-20
ВАЗ-2115-20
ВАЗ-2115-01
Двигатель
Модель
2111
21083
Тип
четырехтактный, бензиновый, с распределенным впрыском топлива
четырехтактный, бензиновый, карбюраторный
Число и расположение цилиндров
4, в ряд
Диаметр цилиндра и ход поршня, мм
82x71
Рабочий объем, л
1,499
Степень сжатия
9,8
Номинальная мощность по ГОСТ 14846 (нетто) и по ISO 1585 при частоте вращения коленчатого вала 5400 мин1, не менее, кВт
56,4

Номинальная мощность по ГОСТ 14846 (нетто) и по ISO 1585 при частоте вращения коленчатого вала 5400 мин1


Номинальная мощность по ГОСТ 14846 (нетто) и по ISO 1585 при частоте вращения коленчатого вала 5600 мин1, не менее, кВт

49
Порядок работы цилиндров

Трансмиссия
Сцепление
однодисковое, сухое, с диафрагменной нажимной пружиной
Привод выключения сцепления
тросовый, беззазорный
Коробка передач
пятиступенчатая, с синхронизаторами на всех передачах переднего хода Главная передача цилиндрическая, косозубая. Дифференциал конический, двухсателлитный
Передаточные числа: первая передача вторая передача третья передача четвертая передача пятая передача задний ход главная передача
3,636 1,95 1,357 0,941 0,784 3,5 3,706
Привод передних колес
валами с шарнирами равных угловых скоростей
Ходовая часть
Передняя подвеска
независимая, с телескопическими амортизационными стойками, с винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости
Задняя подвеска
с винтовыми цилиндрическими пружинами, телескопическими гидравлическими амортизаторами двустороннего действия и продольными рычагами, упруго соединенными поперечной балкой
Колеса размер обода
дисковые, штампованные 5J-13H2
Шины размер шин
радиальные, низкопрофильные, бескамерные 165/70R13, 175/70R13
Рулевое управление
Тип рулевого управления
травмобезопасный, с регулируемым наклоном рулевой колонки
рулевой механизм
шестерня-рейка
Рулевой привод
две тяги с резинометаллическими шарнирами со стороны рулевого механизма и шаровыми шарнирами со стороны поворотных рычагов
Тормоза
Рабочая тормозная система:

передний тормозной механизм
дисковый, с подвижным суппортом и автоматической регулировкой зазора между диском и колодками
задний тормозной механизм
барабанный, с самоустанавливающимися колодками и автоматической регулировкой зазора между колодками и барабаном
тормозной привод
гидравлический двухконтурныи с диагональным разделением контуров, с вакуумным усилителем и регулятором давления
Стояночный тормоз
ручной, с тросовым приводом на колодки тормозных механизмов задних колес
Электрооборудование

однопроводная, отрицательный полюс источников питания соединен с "массой"
Номинальное напряжение
12В
Аккумуляторная батарея
6СТ-55А, зарядом 55 А-ч
Генератор
переменного тока со встроенным выпрямительным блоком и электронным регулятором напряжения
Стартер
дистанционного управления с электромагнитным включением и муфтой свободного хода
Кузов
Модель Тип Модель Тип
ВАЗ-2115 седан, цельнометаллический, несущей конструкции, четырехдверный (для автомобилей ВАЗ-2115) ВАЗ-2114 хэтчбек, цельнометаллический, несущей конструкции, пятидверный (для автомобилей ВАЗ-2114)
