6.8.1. Снятие и установка

Снятие

Тормозной барабан

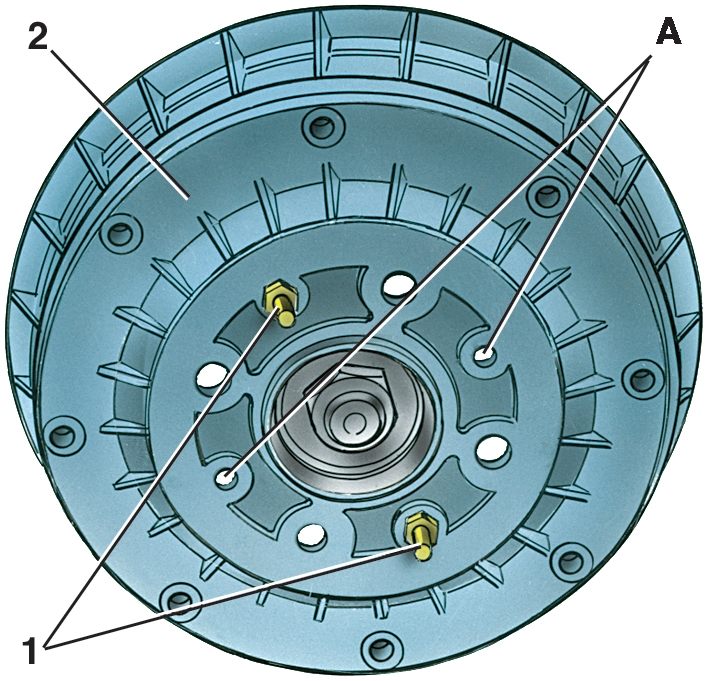

Рис. 6.25. Тормозной барабан: 1 – направляющий штифт; 2 – тормозной барабан; А — резьбовое отверстие, используемое для снятия барабана

Поднимите заднюю часть автомобиля и снимите колесо. Снимите тормозной барабан, отвернув направляющие штифты 1 (рис. 6.25), а затем завернув их в резьбовые отверстия А до отделения барабана.

Тормозной механизм заднего колеса

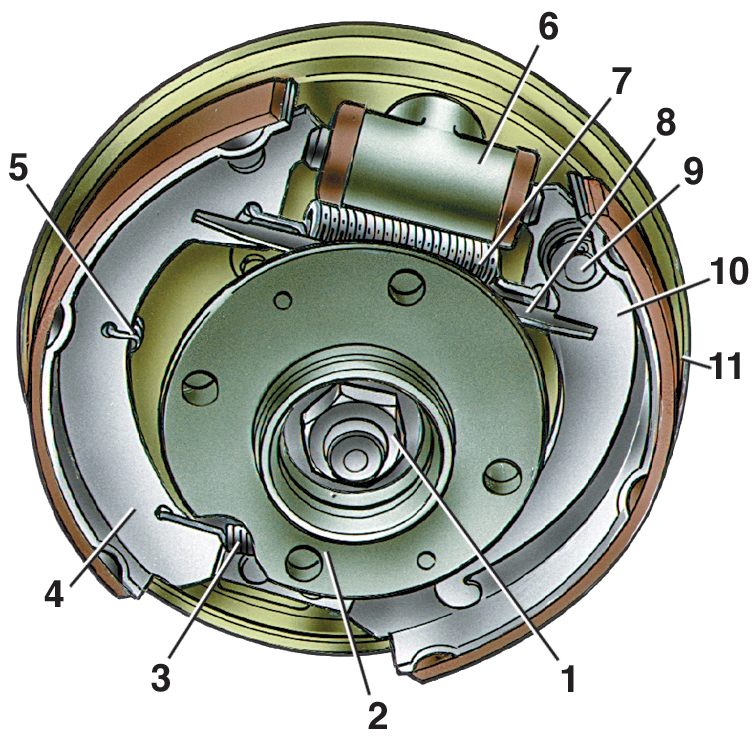

Рис. 6.7. Тормозной механизм заднего колеса: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

Детали тормозного механизма заднего колеса

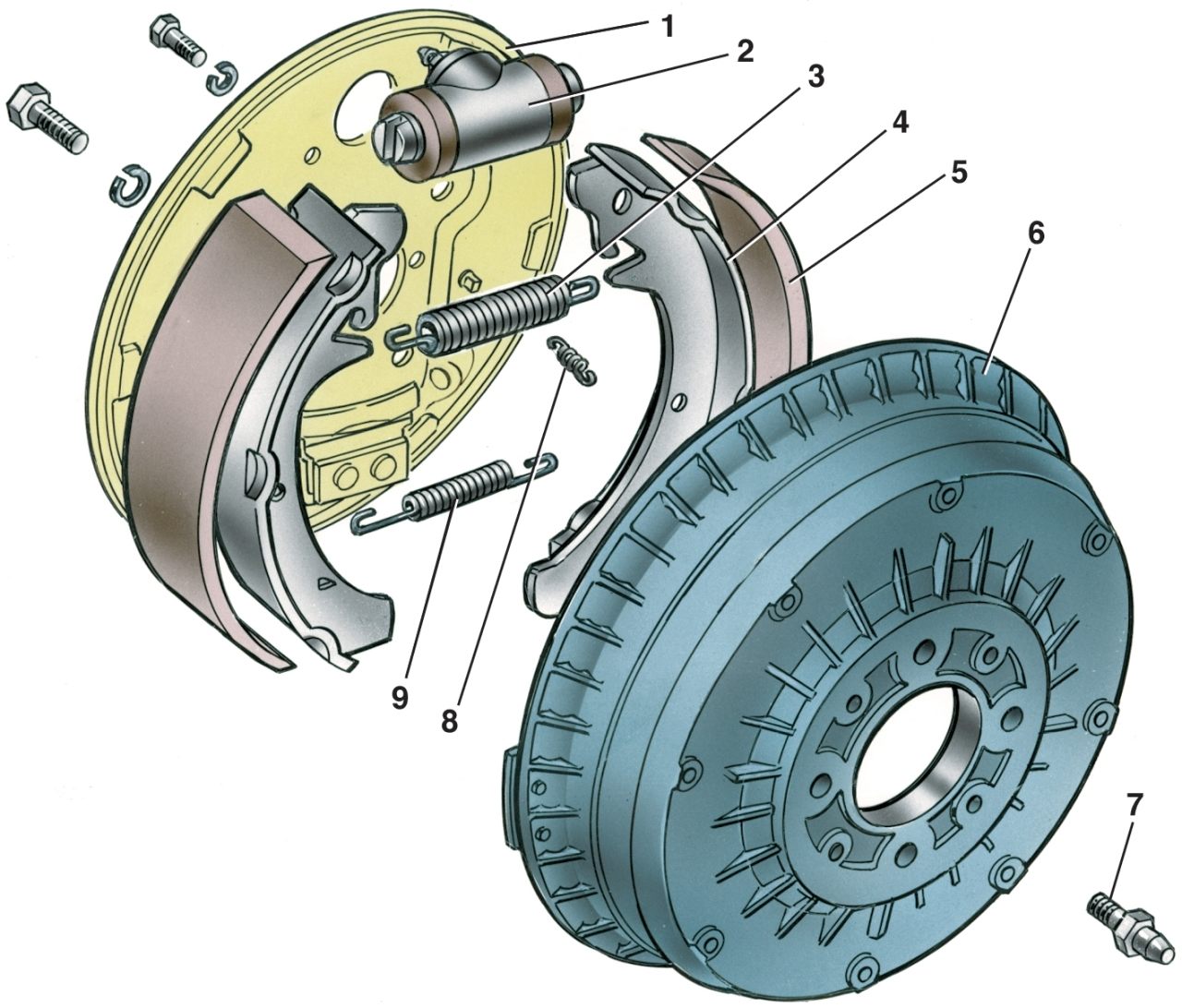

Рис. 6.26. Детали тормозного механизма заднего колеса: 1 – щит тормозного механизма; 2 – колесный цилиндр; 3 – верхняя стяжная пружина колодок; 4 – тормозная колодка; 5 – накладка колодки; 6 – тормозной барабан; 7 – установочный штифт; 8 – направляющая пружина; 9 – нижняя стяжная пружина

Ослабив трос привода стояночной тормозной системы, отсоедините от рычага 10 (см. рис. 6.7) наконечника троса, снимите шплинт, нажмите на палец 9 и снимите рычаг 10. Снимите направляющие пружины 8 (рис. 6.26) колодок, отсоедините верхнюю 3 и нижнюю 9 стяжные пружины колодок и снимите колодки.
Приняв меры, не допускающие утечку жидкости из главного цилиндра, отсоедините от колесного цилиндра трубку подвода тормозной жидкости и заглушите входные отверстия цилиндра и трубки. Снимите колесный цилиндр.
При замене щита тормоза, отверните болты его крепления к фланцу оси заднего колеса и снимите щит.
Установку деталей тормозного механизма проводите в последовательности, обратной снятию, с учетом следующего:
– после установки колодок на щите тормоза, убедитесь, что концы колодок правильно расположились в пазах упоров поршней колесного цилиндра и на опорной пластине;
– перед установкой барабана смажьте графитовой смазкой или смазкой ЛСЦ-15 посадочный поясок и привалочную поверхность ступицы.
После сборки тормозных механизмов нажмите на педаль тормоза 2–3 раза с усилием 39,2 Н (40 кгс) для установки поршней в рабочее положение. После чего проверьте легкость вращения колеса (допускается легкое задевание барабана о колодки). Отрегулируйте стояночную тормозную систему.
