7.1.3. Выключатель зажигания

Выключатель зажигания применяется типа 2110–3704005 или KZ-881 с противоугонным запорным устройством, с подсветкой гнезда и с блокировкой против повторного включения стартера без предварительного выключения зажигания.
Большинство изделий электрооборудования работает при включенном выключателе зажигания. Независимо от выключателя зажигания работают: сигнализация дальним светом фар, стоп-сигнал, наружное освещение, плафоны освещения салона и индивидуальной подсветки, аварийная сигнализация, звуковой сигнал и штепсельная розетка для переносной лампы.

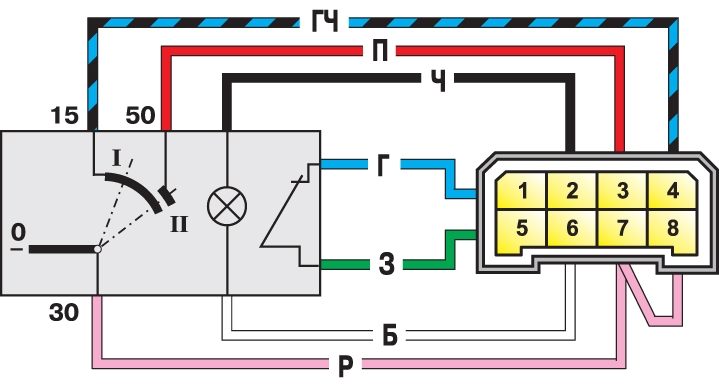

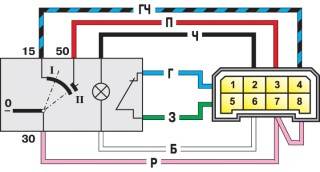

Схема соединений выключателя зажигания (при вставленном ключе). У выключателя зажигания KZ-881 вместо лампы накаливания применяется светодиод
Рис. 7.5. Схема соединений выключателя зажигания (при вставленном ключе). У выключателя зажигания KZ-881 вместо лампы накаливания применяется светодиод

У выключателя зажигания проверяется правильность замыкания контактов при различных положениях ключа (табл. 7.3) и работа противоугонного устройства. Напряжение от аккумуляторной батареи и генератора подводится к контакту "30" (рис. 7.5).

Таблица 7.3    Включаемые цепи при различных положениях ключа
Положение ключа
Контакты под напряжением
Включаемые цепи
0 (Выключено)
30
_
1 (Зажигание)
30-15
Система зажигания, возбуждение генератора, фары, сигнализация поворота, контрольные приборы, очистители и омы-ватели ветрового стекла и фар, электродвигатель вентилятора отопителя, обогрев заднего стекла, прикуриватель
II (Стартер)
30-15
См. Положение I

30-50
Стартер
