7.3.5. Ремонт генератора

Разборка генератора

Детали генератора

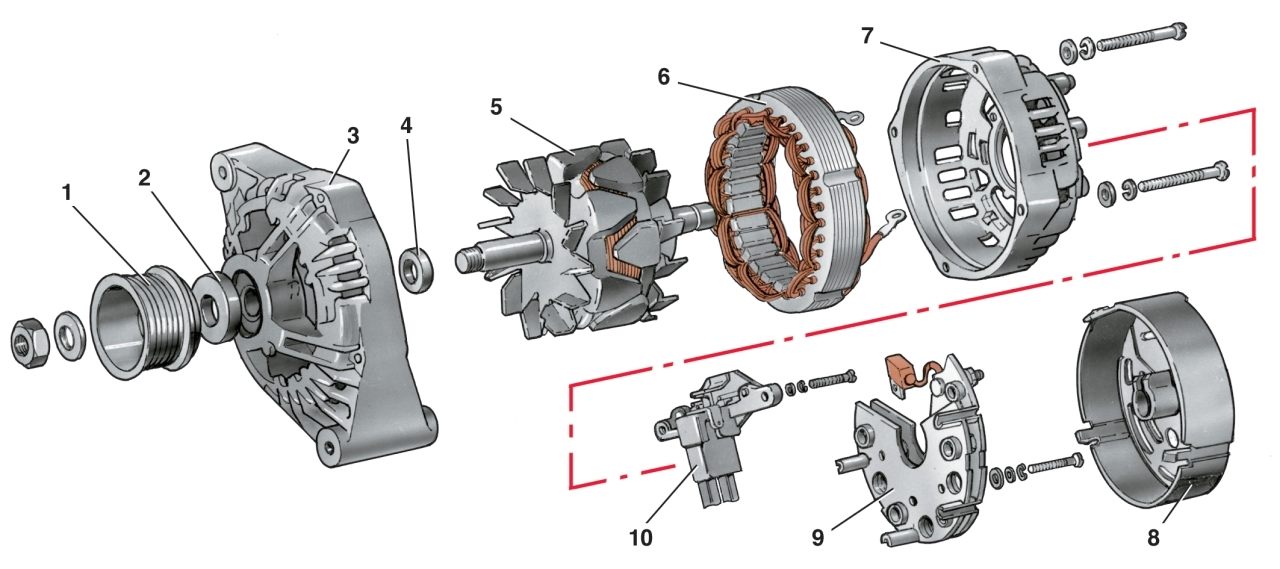

Рис. 7.13. Детали генератора: 1 – шкив; 2 – шайба; 3 – передняя крышка; 4 – дистанционное кольцо; 5 – ротор; 6 – статор; 7 – задняя крышка; 8 – кожух; 9 – выпрямительный блок с конденсатором; 10 – щеткодержатель с регулятором напряжения

Снимите кожух 8 (рис. 7.13), отжав защелки, которыми он соединен с задней крышкой. Отверните винты крепления к задней крышке щеткодержателя 10 в сборе с регулятором напряжения и снимите его. Отсоедините провод от вывода "D+" регулятора напряжения.
Снимите выпрямительный блок с конденсатором с задней крышки, для чего отверните винты крепления фазных выводов обмотки статора и винт крепления конденсатора к крышке. После этого, при необходимости, можно отсоединить конденсатор от выпрямительного блока, отвернув гайку крепления провода конденсатора к выводу "B+" выпрямительного блока.
Выверните четыре стяжных винта и отсоедините заднюю крышку 7 со статором 6 от передней крышки 3 с ротором 5. Отсоедините статор от задней крышки. При необходимости выньте из задней крышки втулку с задним подшипником вала ротора.
Зажмите ротор в тисках и торцовым ключом отверните гайку крепления шкива 1. Снимите с вала ротора шкив, шайбу 2, переднюю крышку и дистанционное кольцо 4.
Собирается генератор в последовательности, обратной разборке. Пружинная шайба шкива выпуклой стороной должна соприкасаться с гайкой. Гайку шкива затягивайте моментом 38,22–61,74 Н ·м (3,93–6,3 кгс ·м).
Замена регулятора напряжения или щеток
Регулятор напряжения в сборе со щеткодержателем является неразборным узлом. Поэтому если вышел из строя регулятор напряжения или износились щетки (выступают из щеткодержателя меньше, чем на 5 мм), заменяется целиком весь узел.
Замена подшипников ротора
Передний подшипник вала ротора запрессован и завальцован в передней крышке. Поэтому в случае выхода его из строя необходимо заменять переднюю крышку в сборе с подшипником.
Задний подшипник напрессован на вал ротора. Для замены необходимо съемником снять подшипник с вала ротора и на прессе напрессовать новый подшипник.
Замена дополнительных диодов
Для замены отпаяйте выводы поврежденного диода и аккуратно извлеките его из пластмассового держателя, не допуская резких ударов по выпрямительному блоку. Затем очистите место установки диода от остатков эпоксидной смолы, установите и припаяйте новый диод.
Вывод диода с цветной меткой припаивайте к общей шине. После припайки приклейте корпус диода к держателю эпоксидной смолой.
Регулировка натяжения ремня привода генератора

Проверка натяжения ремня привода генератора

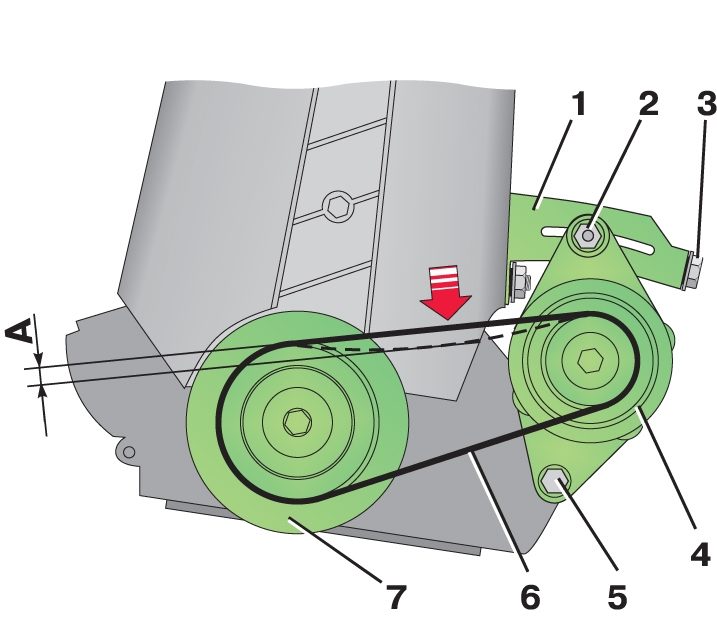

Рис. 7.14. Проверка натяжения ремня привода генератора: 1 – верхний кронштейн генератора; 2 – гайка; 3 – регулировочный болт; 4 – генератор; 5 – болт шарнирного крепления генератора к нижнему кронштейну; 6 – ремень; 7 – ведущий шкив на коленчатом валу; A — прогиб ремня

Нормальный прогиб А (рис. 7.14) ремня должен быть в пределах 6–8 мм при усилии 98 Н (10 кгс). Для увеличения натяжения ремня сделайте следующее:
– отпустите гайку 2 крепления генератора к верхнему кронштейну 1 и гайку болта 5 шарнирного крепления генератора;
– вращением регулировочного болта 3 сместите генератор в сторону от двигателя;
– проверните коленчатый вал на два оборота и проверьте натяжение ремня;
– по окончании регулировки затяните гайки крепления генератора.
Избегайте излишнего натяжения ремня, чтобы не вызвать повышенной нагрузки на подшипники генератора.
