7.5.1. Особенности устройства

Фары

Схема включения фар и противотуманного света

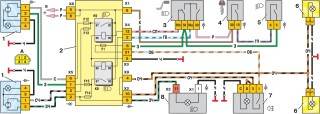

Рис. 7.18. Схема включения фар и противотуманного света: 1 – блок-фары; 2 – монтажный блок; 3 – переключатель света фар; 4 – выключатель зажигания; 5 – переключатель наружного освещения (фрагмент); 6 – лампы противотуманного света во внутренних задних фонарях; 7 – выключатель противотуманного света с контрольной лампой включения; 8 – контрольная лампа дальнего света фар в комбинации приборов; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодке блок-фары; В — к источникам питания

Схема включения фар показана на рис. 7.18. Дальний и ближний свет фар включается с помощью вспомогательных реле К8 и К9. Управляющее напряжение на обмотки реле подается от переключателя 3 света фар, если нажата правая клавиша переключателя 5 наружного освещения.
Независимо от положения клавиш переключателя 5 можно кратковременно включать дальний свет фар, оттягивая на себя рычаг переключателя 3 света фар. При этом напряжение к контакту "30" переключателя 3 подается от контакта "30" выключателя 4 зажигания.
Противотуманные фары

Схема включения противотуманных фар

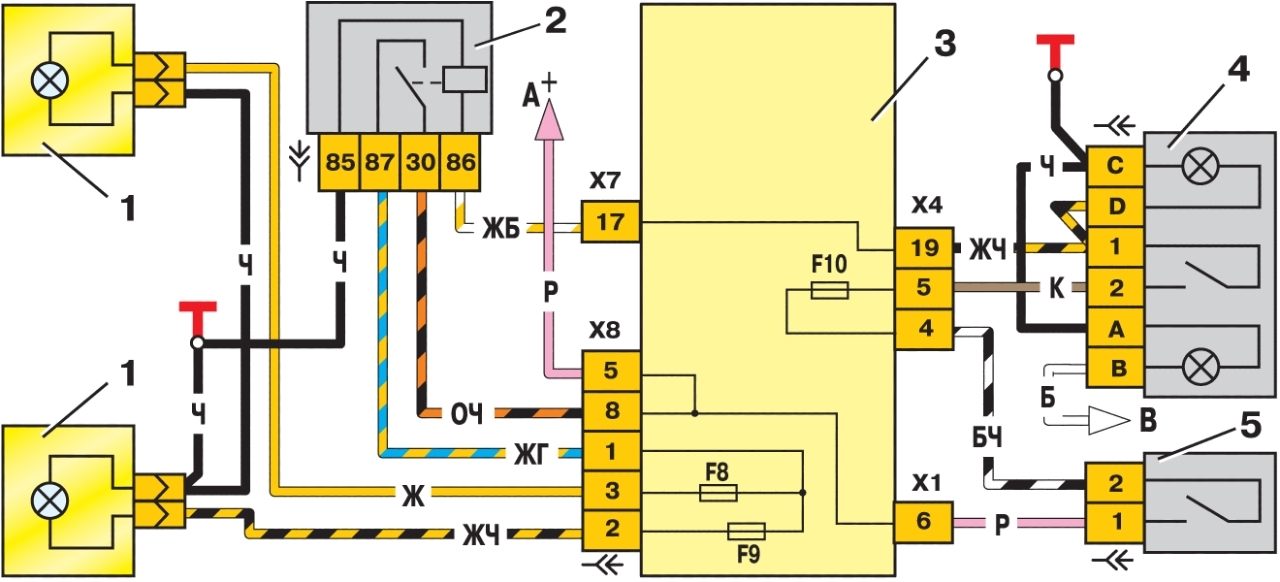

Рис. 7.19. Схема включения противотуманных фар: 1 – противотуманные фары; 2 – реле включения противотуманных фар; 3 – монтажный блок; 4 – выключатель противотуманных фар с контрольной лампой включения (слева) и лампой подсветки (справа); 5 – переключатель наружного освещения (фрагмент); А — к источникам питания; В — к регулятору освещения приборов

На автомобилях в вариантном исполнении в передних бамперах могут быть установлены противотуманные фары. Схема включения противотуманных фар показана на рис. 7.19. Фары включаются выключателем 4 с помощью вспомогательного реле 2 типа 113.3747-10, установленного в моторном отсеке на левом брызговике. Противотуманные фары можно включить только в том случае, если переключателем 5 включено наружное освещение.
Наружное освещение

Схема включения наружного освещения

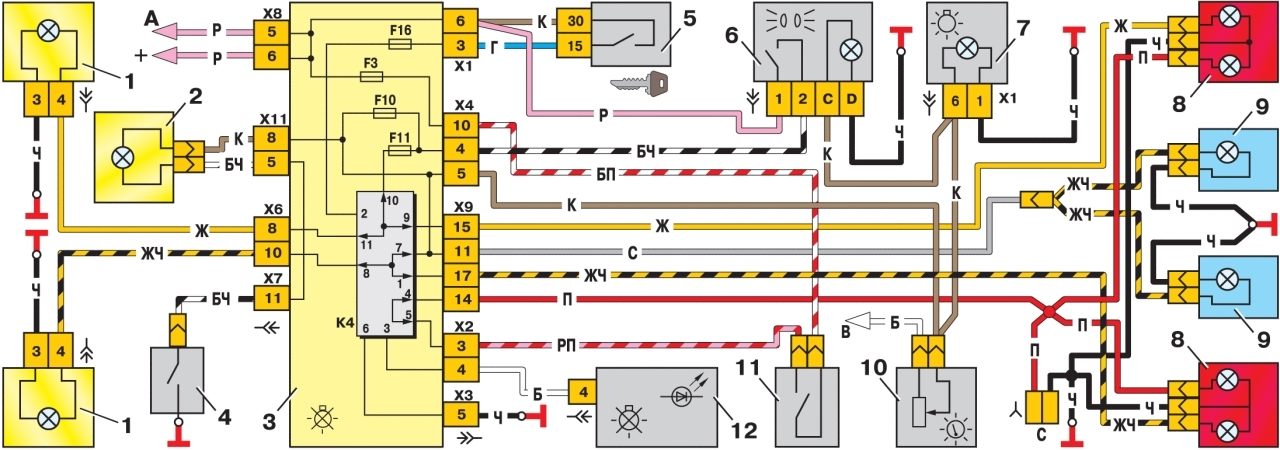

Рис. 7.20. Схема включения наружного освещения: 1 – лампы габаритного света в блок-фарах; 2 – подкапотная лампа; 3 – монтажный блок; 4 – выключатель подкапотной лампы; 5 – выключатель зажигания; 6 – переключатель наружного освещения (фрагмент); 7 – контрольная лампа наружного освещения в комбинации приборов; 8 – лампы габаритного света и стоп-сигнала в наружных задних фонарях; 9 – фонари освещения номерного знака; 10 – регулятор освещения приборов; 11 – выключатель стоп-сигнала; 12 – блок бортовой системы контроля; К4 – реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле); А — к источникам питания; В — к лампам подсветки выключателей и приборов; С — к дополнительному сигналу торможения

Схема включения наружного освещения показана на рис. 7.20. Габаритный свет включается переключателем 6 наружного освещения.
Питание ламп габаритного света и стоп-сигнала происходит через реле К4 контроля исправности ламп. Если перегорит какая-либо из ламп, то реле включает соответствующий светодиодный сигнализатор в блоке 12 индикации бортовой системы контроля.
Если реле контроля исправности ламп не установлено в монтажном блоке, то вместо него должны стоять контактные перемычки, показанные стрелками на рис. 7.20.
Указатели поворота

Схема включения указателей поворота и аварийной сигнализации

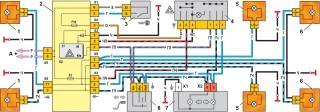

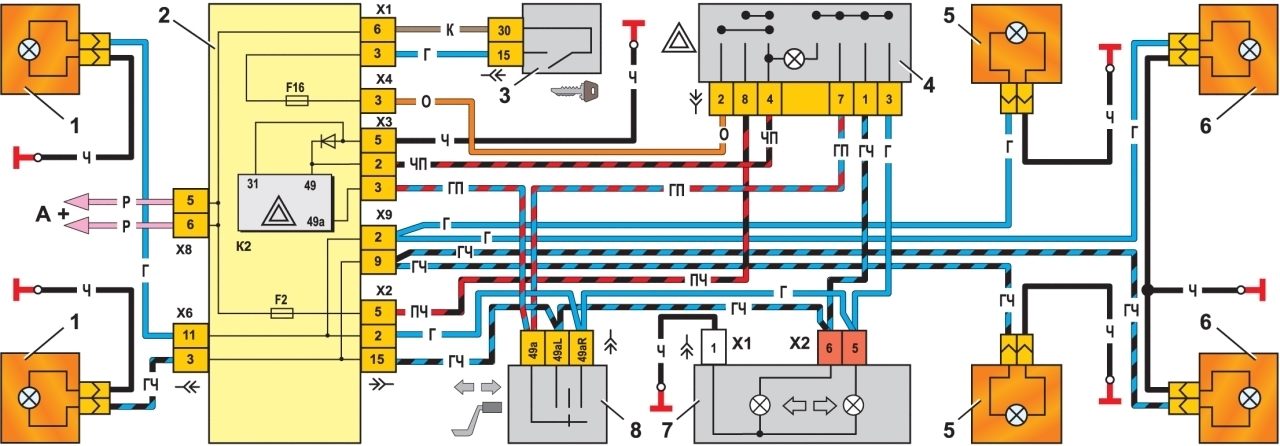

Рис. 7.21. Схема включения указателей поворота и аварийной сигнализации: 1 – лампы указателей поворота в блок-фарах; 2 – монтажный блок; 3 – выключатель зажигания; 4 – выключатель аварийной сигнализации; 5 – боковые указатели поворота; 6 – лампы указателей поворота в наружных задних фонарях; 7 – комбинация приборов с контрольными лампами указателей поворота; 8 – переключатель указателей поворота; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; А — к источникам питания

Схема включения указателей поворота и аварийной сигнализации показана на рис. 7.21. Указатели поворота правого или левого борта включаются переключателем 8. В режиме аварийной сигнализации выключателем 4 включаются все указатели поворота. Мигание ламп обеспечивается реле-прерывателем К2 в монтажном блоке.
