7.5.6. Подрулевой переключатель

Подрулевой переключатель состоит из соединителя, закрепленного хомутом на кронштейне вала рулевого механизма, и двух переключателей. Левый переключатель включает указатели поворота, света фар и стояночный свет, а правый — управляет работой омывателя и очистителей стекол.
Переключатели закреплены в соединителях двумя пружинными скобами. Для замены поврежденного переключателя (правого или левого) снимите облицовочный кожух вала рулевого механизма, сожмите защелки переключателя и выньте его из соединителя.

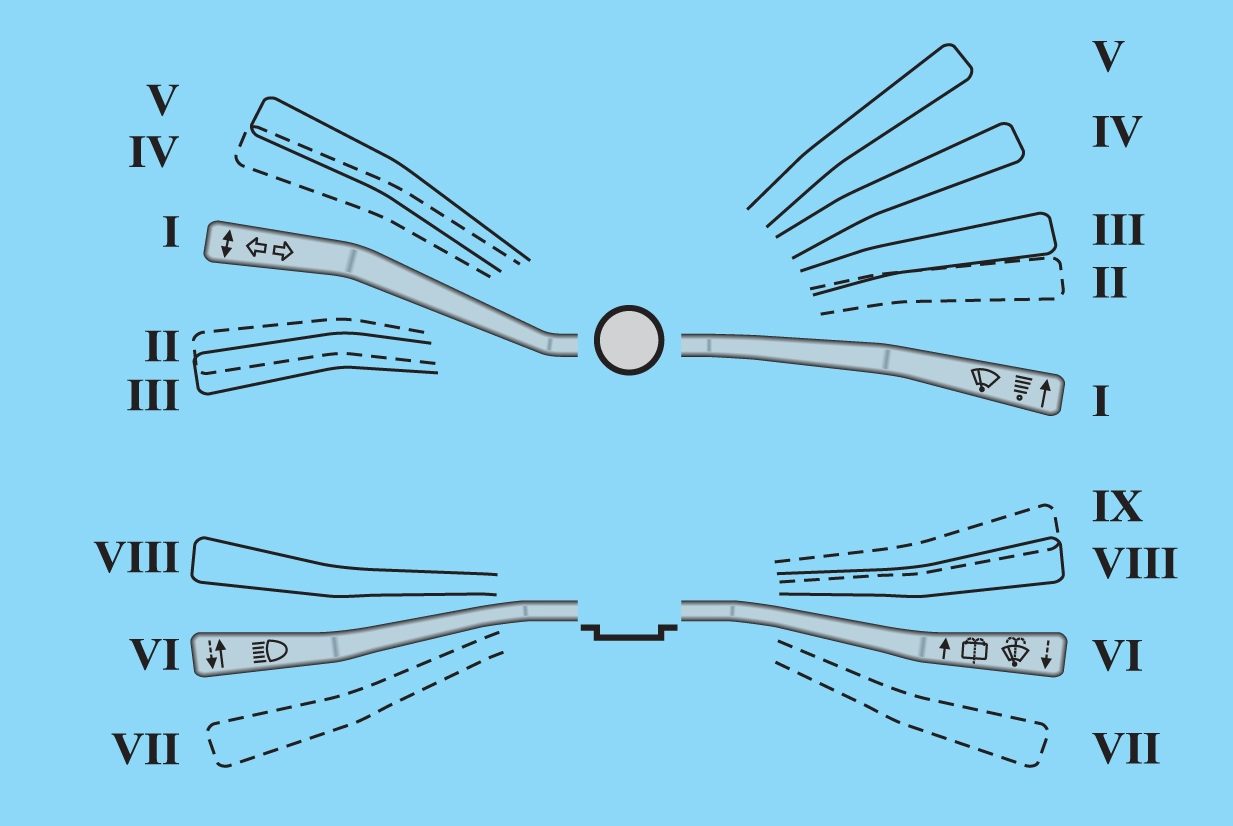

Положения рычагов подрулевого переключателя. Жирными линиями показаны исходные положения, тонкими — фиксированные и пунктирными — нефиксированные положения рычагов
Рис. 7.25. Положения рычагов подрулевого переключателя. Жирными линиями показаны исходные положения, тонкими — фиксированные и пунктирными — нефиксированные положения рычагов

Положения рычагов переключателей показаны на рис. 7.25, а замыкаемые при этом контакты даны в табл. 7.6.

Таблица 7.6    Замыкание контактов при различных положениях рычагов подрулевого переключателя
Положение рычага (рис. 7.25)
Замкнутые контакты
Включаемые приборы
Левый рычаг
I
-
-
II*
49а-49а1_
Указатели левого поворота
III
49а-49а1_ P-58L
Указатели левого поворота
IV*
49a-49aR
Указатели правого поворота
V
49a-49aR P-58L
Указатели правого поворота
VI
56-56b
Ближний свет фар
VII*
30-56а 56-56b
Сигнализация дальним светом фар Ближний свет фар
VIII
56-56а
Дальний свет фар
Правый рычаг
1
53е-53
-
II*
53е-53 53a-j
Очиститель ветрового стекла (прерывистая работа)
III
53е-53 53a-j
Очиститель ветрового стекла (прерывистая работа)
IV
53а-53
1 -я скорость очистителя ветрового стекла
V
53а-53Ь
2-я скорость очистителя ветрового стекла
VI
-
-
VII*
53ah-W
Омыватель и очиститель ветрового стекла Омыватель и очиститель фар (если включены фары)
VIII
53ah-53H
Очиститель заднего стекла**
IX*
53ah-53H 53ah-WH
Очиститель заднего стекла** Омыватель заднего стекла**
