8.11. Омыватель ветрового стекла

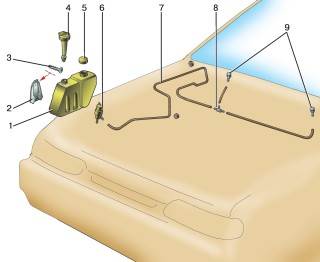

Рис. 8.33. Омыватель ветрового стекла: 1 – бачок омывателя ветрового стекла; 2 – кронштейн крепления бачка; 3 – винт; 4 – датчик указателя уровня жидкости; 5 – пробка бачка; 6 – нагнетательный насос; 7 – шланг от насоса к жиклеру; 8 – тройник; 9 – жиклеры омывателя

Схема омывателя ветрового стекла показана на рис. 8.33. Она состоит из бачка 1 омывателя, нагнетательного насоса 6, датчика 4 указателя уровня жидкости, шланга 7, тройника 8 и жиклеров 9.

Нагнетательный насос 6 в случае неисправности подлежит замене. Неисправный жиклер замените следующим образом:

– сожмите защелки пластмассового корпуса;

– подцепите его сверху плоской отверткой и, преодолевая сопротивление, выньте жиклер в сборе с распылителем;

– отсоедините трубку отвода жидкости

При установке нового жиклера вставьте его резко корпусом в отверстие кузова.

Направление струи жидкости отрегулируйте изменением положения распылителя в гнезде корпуса. Для этого вставьте иглу в отверстие распылителя жиклера и аккуратно поверните распылитель, чтобы струя жидкости попадала в необходимую зону стекла.
