8.9. Панель приборов, сиденья




Панель приборов и ее принадлежности

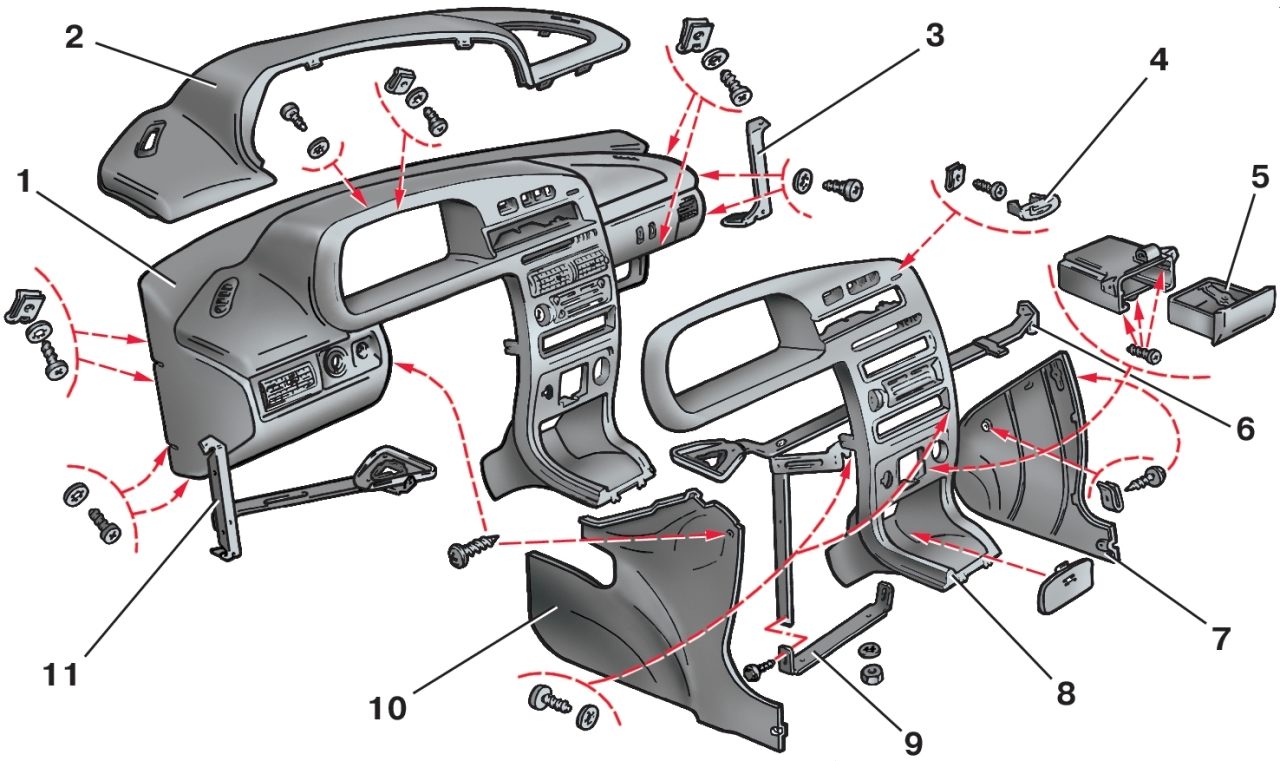

Рис. 8.27. Панель приборов и ее принадлежности: 1 – панель приборов; 2 – накладка панели приборов; 3 – кронштейн; 4 – заглушка; 5 – пепельница; 6 – поперечина правая; 7 – экран консоли правый; 8 – щиток панели приборов; 9 – кронштейн центральный; 10 – экран консоли левый; 11 – поперечина левая

Панель приборов (рис. 8.27) состоит из самой панели 1, накладки 2 и щитка 8 с консолью. Панель и щиток изготовлены из пластмассы толщиной 3 мм. Накладка панели приборов армирована металлическим каркасом и имеет энергопоглащающий слой из пенополиуретана.
