11.15.4. Снятие и установка облицовок тоннеля пола

Вам потребуются: ключ «на 10», отвертки с плоским и крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снятие и установка облицовок тоннеля пола
Снятие и установка облицовок тоннеля пола

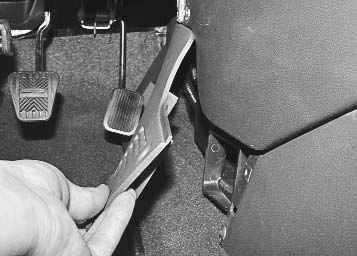

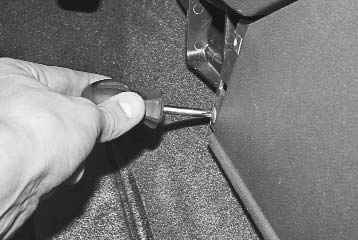

2. Выверните винты крепления левого и правого экрана…
3. …и снимите экраны.
Снятие и установка облицовок тоннеля пола
Снятие и установка облицовок тоннеля пола

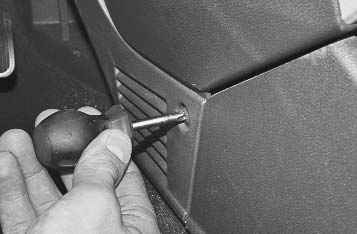

4. Выверните два винта крепления верхней облицовки в передней части (слева и справа).

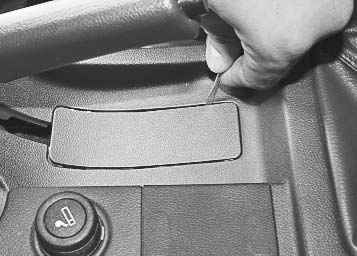

5. Подденьте отверткой…
Снятие и установка облицовок тоннеля пола
Снятие и установка облицовок тоннеля пола

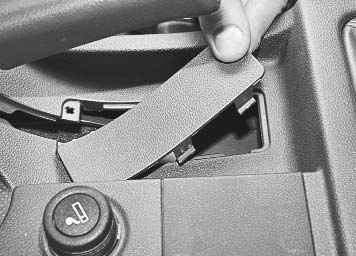

6. …и снимите заглушку.

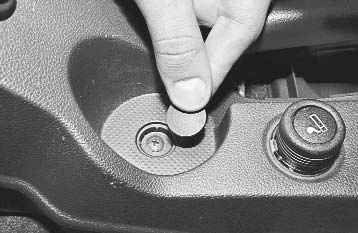

7. Снимите заглушку в центре выемки под стакан…
Снятие и установка облицовок тоннеля пола
Снятие и установка облицовок тоннеля пола

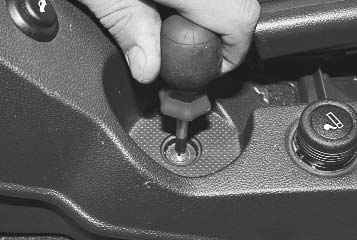

8. …и выверните винт крепления верхней облицовки.

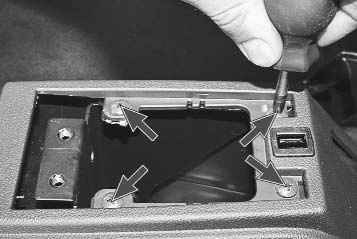

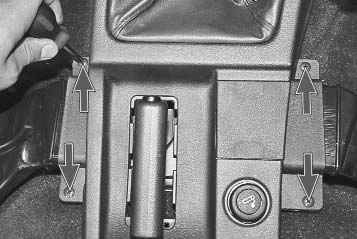

9. Выверните четыре винта крепления верхней облицовки к полу.
10. Снимите ящик и контейнер облицовки.
Снятие и установка облицовок тоннеля пола
Снятие и установка облицовок тоннеля пола

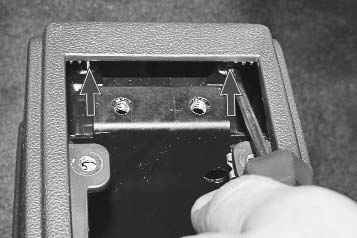

11. Выверните четыре винта крепления верхней облицовки к кронштейну.

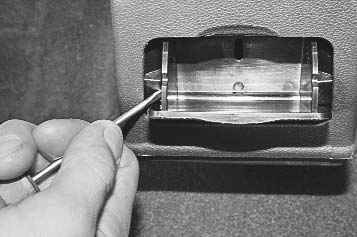

12. Подденьте отверткой…
Снятие и установка облицовок тоннеля пола
Снятие и установка облицовок тоннеля пола

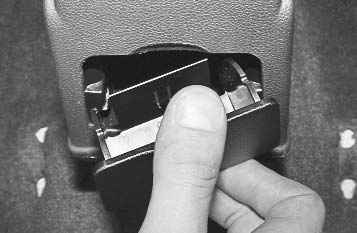

13. …и снимите заднюю пепельницу.

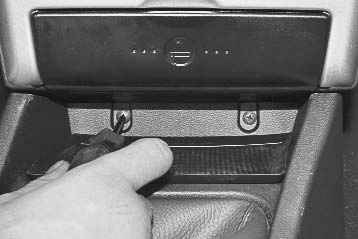

14. Выверните два винта крепления корпуса задней пепельницы.
Снятие и установка облицовок тоннеля пола
Снятие и установка облицовок тоннеля пола
15. Выверните два винта крепления верхней облицовки тоннеля пола к панели приборов.

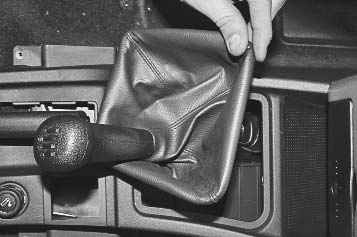

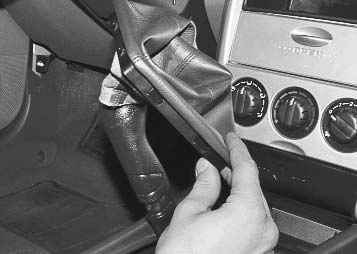

16. Снимите с верхней облицовки чехол рычага переключения передач.
Снятие и установка облицовок тоннеля пола
Снятие и установка облицовок тоннеля пола

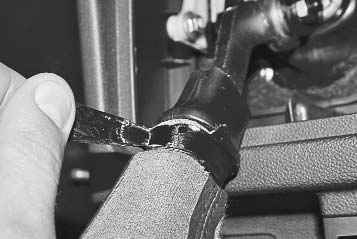

17. Выверните чехол наизнанку и размотайте липкую ленту крепления чехла к рычагу переключения передач.
18. Снимите чехол с рычага переключения передач.

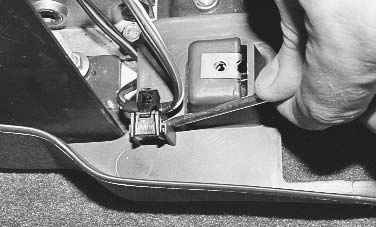

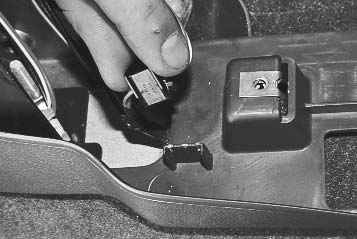

19. Отсоедините колодки жгута проводов от кнопки открывания замка багажника и от прикуривателя…
Снятие и установка облицовок тоннеля пола
Снятие и установка облицовок тоннеля пола

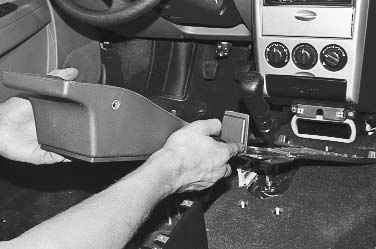

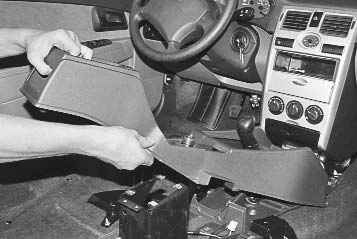

20. …и снимите верхнюю облицовку тоннеля пола.

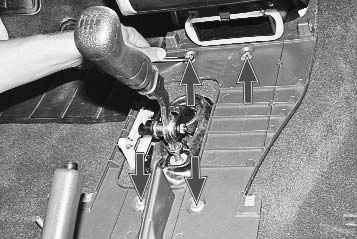

21. Отверните четыре гайки крепления нижней облицовки к полу…
Снятие и установка облицовок тоннеля пола
Снятие и установка облицовок тоннеля пола

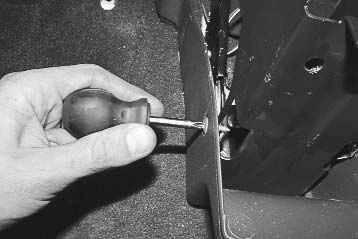

22. …и два винта (слева и справа) крепления облицовки к кронштейну.
23. Подденьте отверткой…
Снятие и установка облицовок тоннеля пола
Снятие и установка облицовок тоннеля пола
24. …и снимите с нижней облицовки держатель жгута проводов.
25. Снимите нижнюю облицовку тоннеля пола.
26. Установите снятые детали в порядке, обратном снятию.
