5.11.1. Замена прокладки крышки головки блока цилиндров

В двигателе ВАЗ-21126 стык между крышкой и головкой блока цилиндров уплотнен герметиком, нанесенным на привалочные поверхности деталей.
Если течь масла из-под крышки головки блока цилиндров не удалось устранить подтяжкой гаек крепления крышки, замените уплотнительный слой герметика.
Вам потребуются: торцовый ключ «на 8», ключи «на 10», «на 13», отвертки с плоским и крестообразным лезвием, кусачки или нож.
Замена прокладки крышки головки блока цилиндров
Замена прокладки крышки головки блока цилиндров

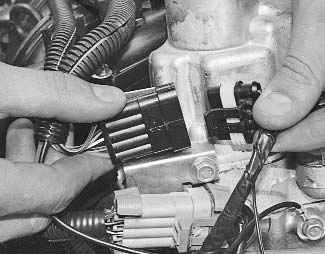

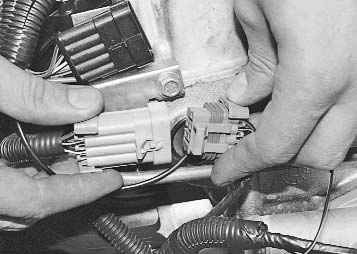

1. Разъедините колодки жгута проводов катушек зажигания…
2. …и жгута проводов форсунок.
Замена прокладки крышки головки блока цилиндров
Замена прокладки крышки головки блока цилиндров

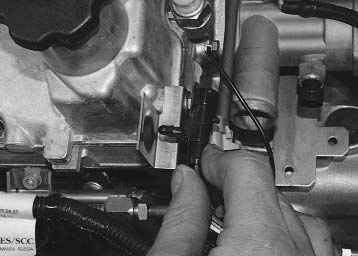

3. Сжав пальцами защелки, отсоедините колодку жгута проводов катушек зажигания...

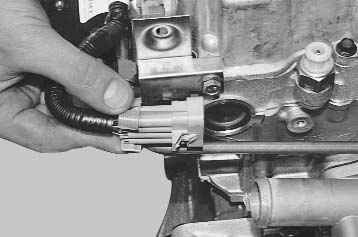

4. …и колодку жгута проводов форсунок от переднего кронштейна.
Замена прокладки крышки головки блока цилиндров
Замена прокладки крышки головки блока цилиндров

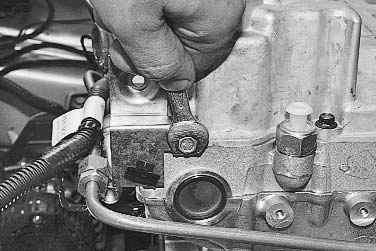

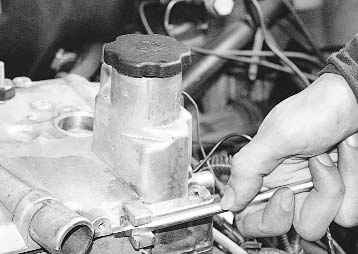

5. Отверните ключом «на 10» болты крепления и снимите передний...

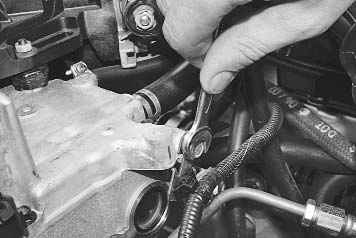

6. ...и задний кронштейны.
Замена прокладки крышки головки блока цилиндров
Замена прокладки крышки головки блока цилиндров

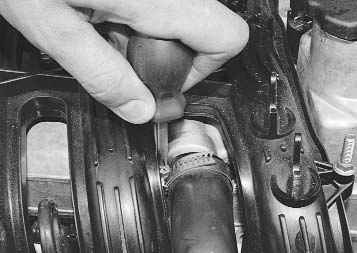

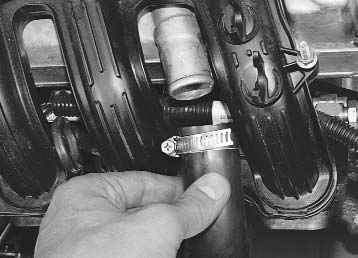

7. Ослабьте затяжку хомута…
8. …и снимите вытяжной шланг системы вентиляции картера с патрубка крышки головки блока.
Замена прокладки крышки головки блока цилиндров
Замена прокладки крышки головки блока цилиндров

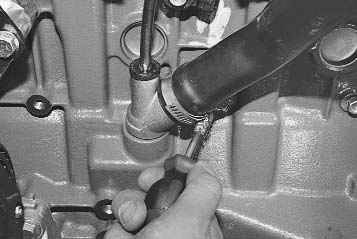

9. Ослабьте затяжку хомута…

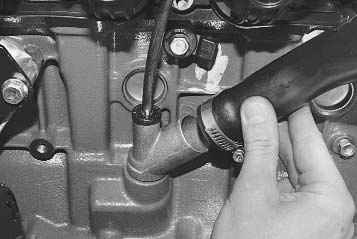

10. …и снимите вытяжной шланг системы вентиляции картера с патрубка блока цилиндров.
Замена прокладки крышки головки блока цилиндров
Замена прокладки крышки головки блока цилиндров

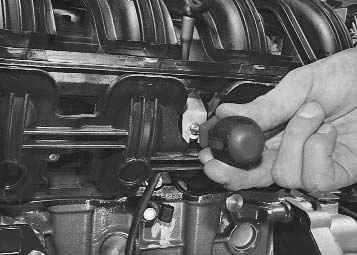

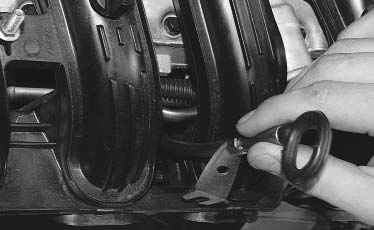

11. Выверните винт крепления кронштейна направляющей указателя уровня масла (щупа)…
12. …и снимите направляющую вместе с указателем.
Замена прокладки крышки головки блока цилиндров
Замена прокладки крышки головки блока цилиндров

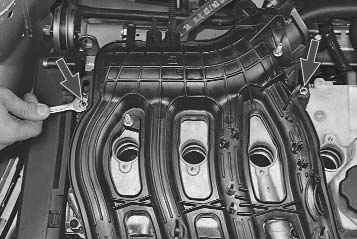

13. Отверните ключом «на 10» две гайки крепления впускного коллектора к крышке головки блока.

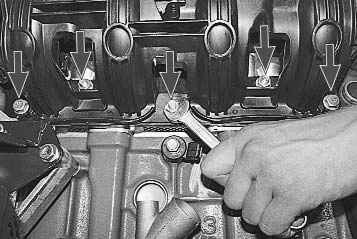

14. Ключом «на 13» отверните три гайки и выверните два болта крепления впускного коллектора к головке блока…
Замена прокладки крышки головки блока цилиндров
Замена прокладки крышки головки блока цилиндров
15. …и снимите впускной коллектор.

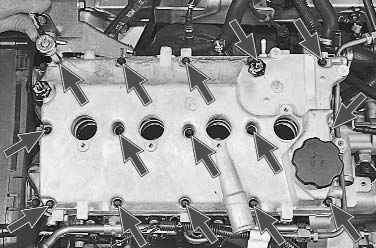

16. Выверните торцовым ключом «на 8» пятнадцать болтов крепления крышки головки блока цилиндров...
Замена прокладки крышки головки блока цилиндров
Замена прокладки крышки головки блока цилиндров
17. ...отожмите крышку от головки блока цилиндров за выступы, расположенные по ее периметру...

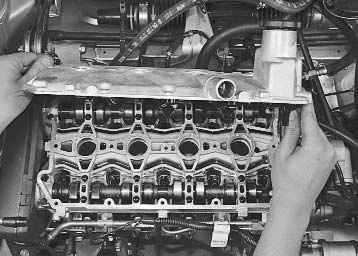

18. ...и снимите крышку.

Примечание
Замена прокладки крышки головки блока цилиндров

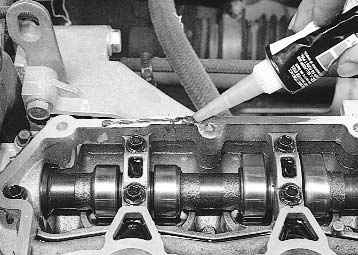

Перед установкой крышки очистите от старого герметика привалочные поверхности головки блока и крышки, обезжирьте их. Нанесите тонкий слой герметика на привалочную поверхность головки блока цилиндров.

19. Установите детали в обратной последовательности.
