6.2.1. Особенности конструкции

На автомобиле установлена пятиступенчатая коробка передач, объединенная с дифференциалом и главной передачей.

Первичный вал 29 (рис. 6.4) выполнен в виде блока ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал 25 – полый, со съемной ведущей шестерней 3 главной передачи. На вторичном валу расположены ведомые шестерни 16, 18, 19, 21, 23 и синхронизаторы 17, 20, 24 передач переднего хода. Передние подшипники 4, 31 валов — роликовые, задние 22, 28 – шариковые. Под передним подшипником вторичного вала расположен маслосборник 5, направляющий поток масла внутрь вторичного вала и далее под ведомые шестерни.

Дифференциал симметричный с шестернями 8 и двумя сателлитами 10 конической формы. Предварительный натяг в подшипниках дифференциала регулируется подбором толщины кольца 13. К фланцу коробки дифференциала крепится ведомая шестерня 12 главной передачи.

Рис. 6.4. Коробка передач: 1 – подшипник выключения сцепления; 2 – направляющая втулка муфты подшипника выключения сцепления; 3 – шестерня ведущая главной передачи; 4 – роликовый подшипник вторичного вала; 5 – маслосборник; 6 – ось сателлитов; 7 – ведущая шестерня привода спидометра; 8 – шестерня полуоси; 9 – коробка дифференциала; 10 – сателлит; 11 – картер сцепления; 12 – ведомая шестерня главной передачи; 13 – регулировочное кольцо; 14 – роликовый конический подшипник дифференциала; 15 – сальник полуоси; 16 – ведомая шестерня I передачи вторичного вала; 17 – синхронизатор I и II передач; 18 – ведомая шестерня II передачи вторичного вала; 19 – ведомая шестерня III передачи вторичного вала; 20 – синхронизатор III и IV передач; 21 – ведомая шестерня IV передачи вторичного вала; 22 – шариковый подшипник вторичного вала; 23 – ведомая шестерня V передачи вторичного вала; 24 – синхронизатор V передачи; 25 – вторичный вал; 26 – задняя крышка картера коробки передач; 27 – ведущая шестерня V передачи; 28 – шариковый подшипник первичного вала; 29 – первичный вал; 30 – картер коробки передач; 31 – роликовый подшипник первичного вала; 32 – сальник первичного вала; 33 – сапун

Привод переключения передач состоит из рычага 15 (рис. 6.5) переключения передач, шаровой опоры 17, тяги 14, штока 5 выбора передач, механизмов выбора и переключения передач.

Для того чтобы исключить самопроизвольное выключение передач вследствие осевого перемещения силового агрегата на своих опорах при движении автомобиля, в привод управления коробкой передач введена реактивная тяга 18, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма 16 шаровой опоры рычага 15 переключения передач.

На внутреннем конце штока 5 закреплен рычаг 1, который действует на трехплечий рычаг 2 механизма выбора передач. Этот механизм выполнен отдельным узлом и крепится к плоскости картера сцепления.

Рис. 6.5. Привод переключения передач: 1 – рычаг штока выбора передач; 2 – рычаг выбора передач; 3 – картер коробки передач; 4 – картер сцепления; 5 – шток выбора передач; 6 – втулка штока; 7 – сальник штока; 8 – защитный чехол; 9 – корпус шарнира; 10 – втулка шарнира; 11 – наконечник шарнира; 12 – хомут; 13 – защитный чехол тяги; 14 – тяга привода управления коробкой передач; 15 – рычаг переключения передач; 16 – обойма шаровой опоры; 17 – шаровая опора рычага переключения передач; 18 – реактивная тяга

Рис. 6.6. Механизм выбора передач: 1 – рычаг выбора передач (переднего хода); 2 – направляющая ось блокировочных скоб; 3 – ось рычага выбора передач; 4, 11 – пружины; 5 – стопорное кольцо; 6 – ось вилки заднего хода; 7, 12 – блокировочные скобы; 8 – вилка включения заднего хода; 9 – рычаг выбора передач (заднего хода); 10 – корпус механизма выбора передач

В корпусе 10 (рис. 6.6) механизма выбора передач крепятся две оси. На оси 3 установлены трехплечий рычаг выбора передач, две блокировочные скобы 7 и 12. Другая ось 2 проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Плечо рычага 1 выбора передач служит для включения передач переднего хода, плечо рычага 9 – для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. На оси 6 установлена вилка 8 включения заднего хода.

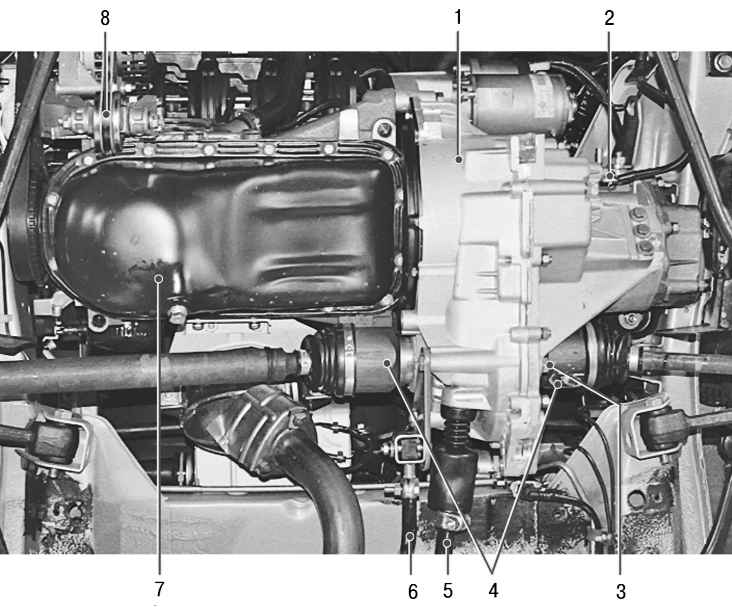

Рис. 6.7. Расположение коробки передач на автомобиле (вид снизу): 1 – коробка передач; 2 – выключатель света заднего хода; 3 – пробка отверстия для слива масла из коробки передач; 4 – внутренние шарниры равных угловых скоростей; 5 – тяга привода переключения передач; 6 – реактивная тяга привода переключения передач; 7 – двигатель; 8 – правая опора силового агрегата

Расположение коробки передач на автомобиле показано на рис. 6.7.

В коробку передач заливается масло, уровень которого должен находиться между контрольными метками указателя уровня масла.

Полезный совет При заправке коробки старайтесь залить в нее чуть больше масла (примерно на 100 мл), чем рекомендовано заводом-изготовителем. Такая мера обеспечит лучшие условия работы подшипника шестерни V передачи, расположенного высоко в картере и смазываемого только разбрызгиванием.
