8.3.2. Снятие и установка электромеханического усилителя рулевого управления

Вам потребуются: отвертка с крестообразным лезвием, ключи «на 8», «на 13» (два), торцовый ключ «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).

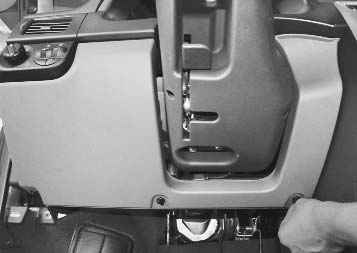

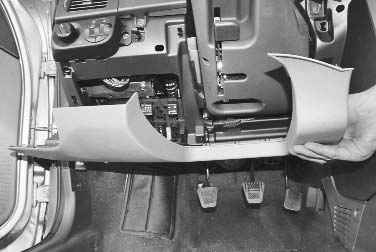

3. Поверните против часовой стрелки на 90° три замка крышки блока предохранителей, высвободив ее нижнюю часть…	4. …и снимите крышку блока предохранителей.

5. Снимите подрулевые переключатели (см. «Проверка и замена подрулевых переключателей»).

6. Выверните четыре винта крепления усилителя панели приборов…	7. …и снимите усилитель.

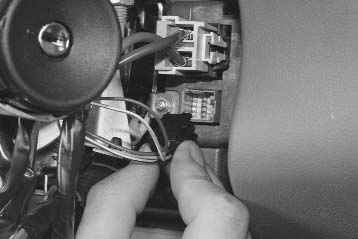

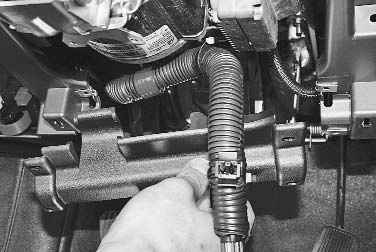

8. Отсоедините колодку жгута проводов от соединителя подрулевых переключателей.	9. Отожмите фиксатор…

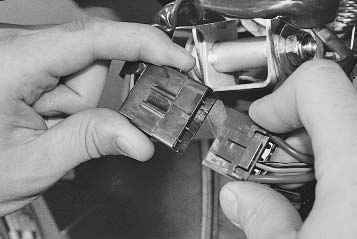

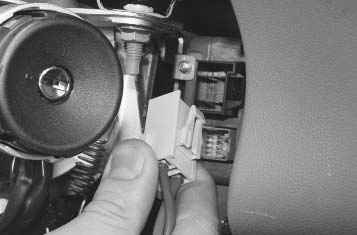

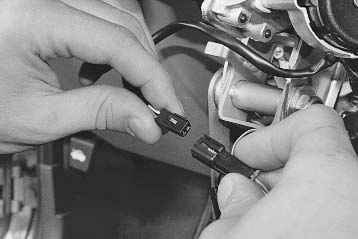

10. …и разъедините колодки жгута силовых проводов замка зажигания.	11. Разъедините колодки жгута проводов считывающей катушки иммобилизатора.

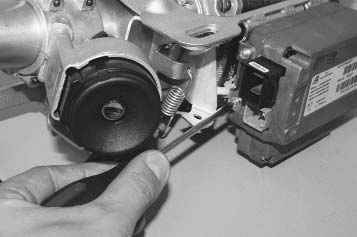

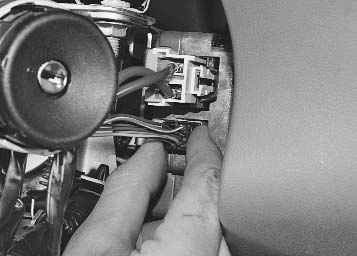

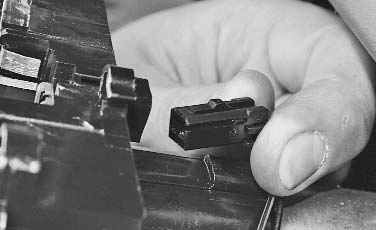

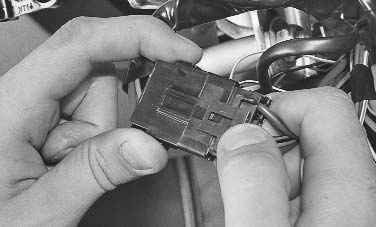

12. Отожмите фиксатор…	13. …и отсоедините колодку жгута проводов от разъема блока управления электромеханическим усилителем рулевого управления.

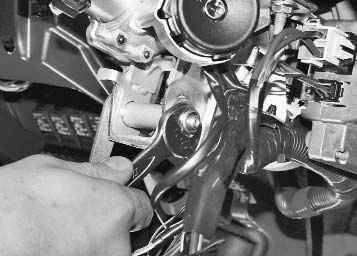

14. Аналогично отсоедините вторую колодку жгута проводов от блока управления.	15. Отверните гайку стяжного болта карданного шарнира электромеханического усилителя со стороны карданного вала рулевого механизма и снимите болт.

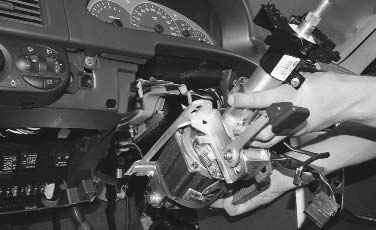

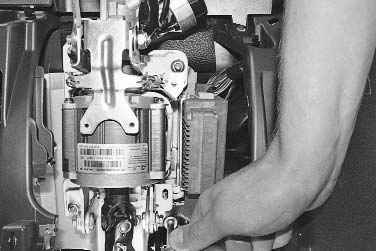

16. Отверните две верхние гайки крепления электромеханического усилителя к кузову, отверните на 3–4 оборота две нижние гайки…	17. …и снимите электромеханический усилитель с автомобиля.

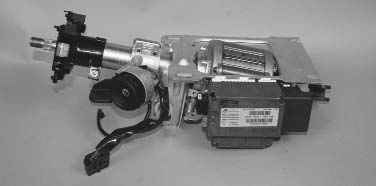

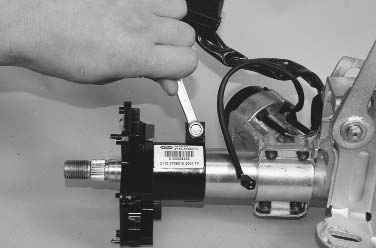

Примечание Так выглядит снятый с автомобиля вал рулевого управления в сборе.

18. Ослабьте крепление хомута соединителя подрулевых переключателей…	19. …и снимите соединитель.

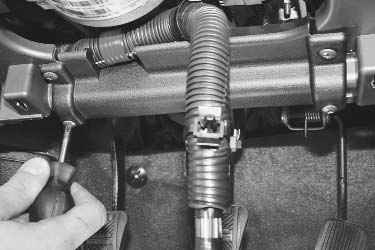

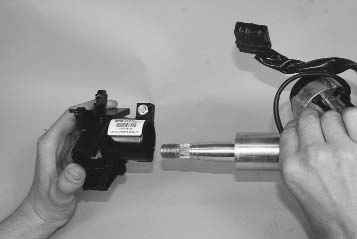

20. Выверните винт крепления защитного кожуха…	21. …и снимите кожух.

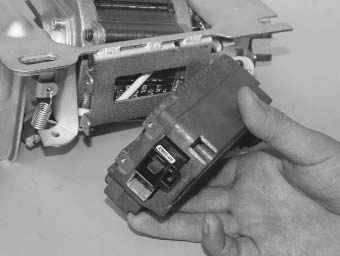

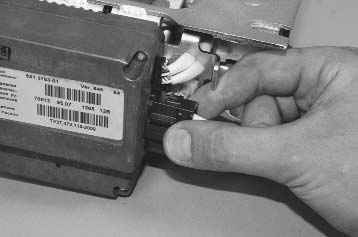

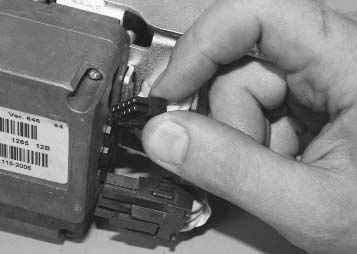

22. Отожмите фиксатор…	23. …и отсоедините колодку жгута проводов от блока управления электромеханическим усилителем рулевого управления.

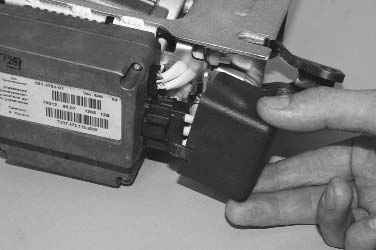

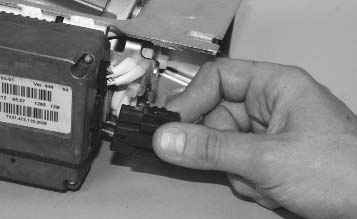

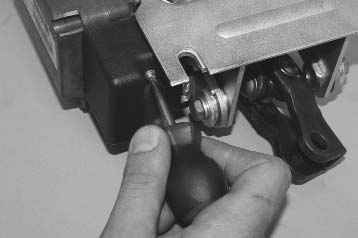

24. Аналогично отсоедините вторую колодку жгута проводов от блока управления.	25. Выверните два винта крепления блока управления к кронштейну электромеханического усилителя рулевого управления…

26. …и снимите блок управления.

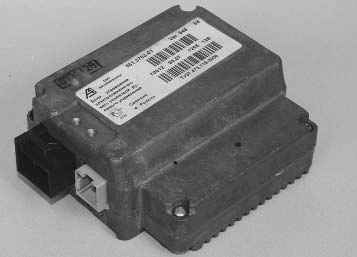

Примечание Так выглядит блок управления электромеханическим усилителем рулевого управления. Обратите внимание на его маркировку, чтобы при замене приобрести аналогичный блок.

27. Установите электромеханический усилитель рулевого управления в порядке, обратном снятию.

Примечание Если при регулировке по высоте рулевое колесо плохо фиксируется в заданном положении, подтяните гайку шпильки фиксатора.
