8.3.3. Снятие и установка карданного вала рулевого управленияВам потребуются: отвертка с плоским лезвием, ключ «на 13» (два).
|
|
|
|

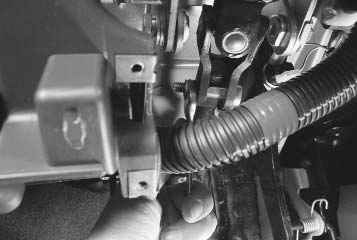

1. Отверните гайку…
|

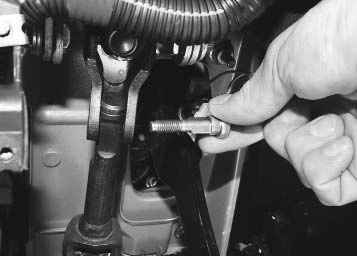

2. …и извлеките болт хомута, скрепляющего верхний и нижний шарниры.
|
|
|
|
|

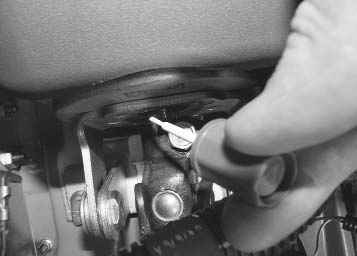

3. Пометьте положение карданного шарнира на валу электромеханического усилителя…
|

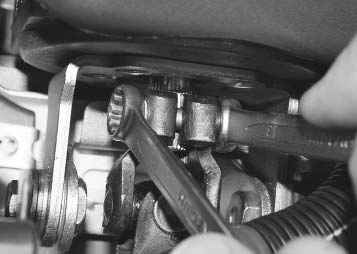

4. …отверните гайку болта хомута карданного шарнира и выньте болт из хомута.
|
|
|
|
|

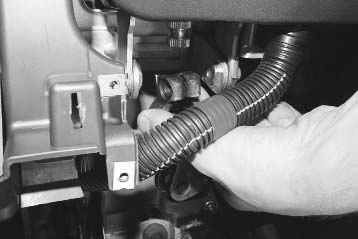

5. Выведите карданный вал из шарнира…
|

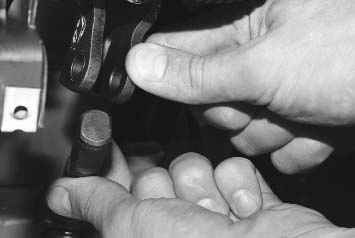

6. …и сдвиньте шарнир со шлицевого вала электромеханического усилителя.
|
|
|
|
|

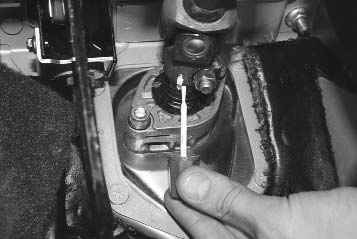

7. Пометьте положение карданного вала на приводной шестерне…
|
8. …отверните гайку…
|
|
|
|
|

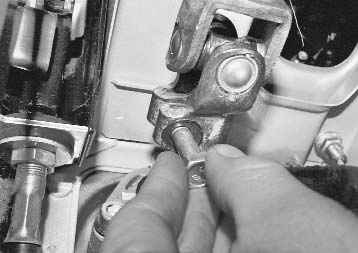

9. …и извлеките болт из хомута крепления.
|

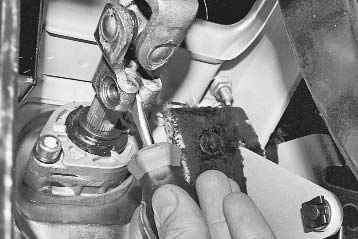

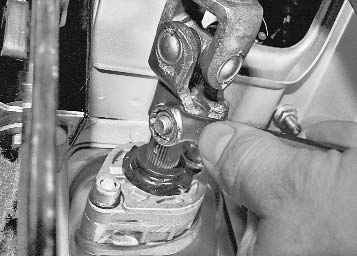

10. Раздвиньте хомут отверткой…
|

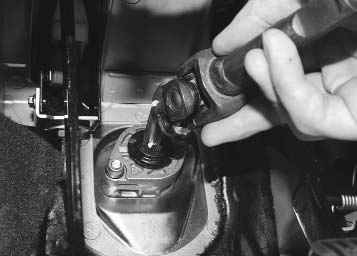

11. …и снимите карданный вал с приводной шестерни рулевого механизма.
|
Примечание

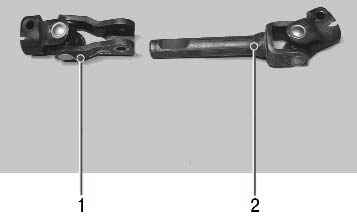

Так выглядят карданный шарнир 1 и карданный вал 2 с шарниром.
|
12. Установите карданный вал в порядке, обратном снятию.
|
