9.11.3. Замена троса привода стояночного тормоза

Полезный совет
Если снятый с автомобиля трос тяжело перемещается в оболочке, смажьте его, заливайте трансмиссионное или моторное масло в оболочку до тех пор, пока оно не начнет вытекать с противоположного конца оболочки. В процессе заливки периодически перемещайте трос в оболочке.
Устанавливайте трос с помощником: тяга рычага короткая, поэтому, чтобы установить уравнитель, необходимо сильно натягивать трос.

Заменяйте трос при следующих неисправностях:
– ослаблены наконечники троса;
– начали рваться нити троса;
– трос тяжело перемещается в оболочке даже после его смазки.
Вам потребуются: ключ «на 10», два ключа «на 13», большая отвертка.
1. Опустите рычаг стояночного тормоза до упора вниз.
2. Снимите тормозной барабан соответствующего колеса.
3. Снимите глушитель с подушек подвесок и резонатор с задней подушки. Опустите систему выпуска вниз (см. «Замена подушек подвески системы выпуска отработавших газов»).
Замена троса привода стояночного тормоза
Замена троса привода стояночного тормоза

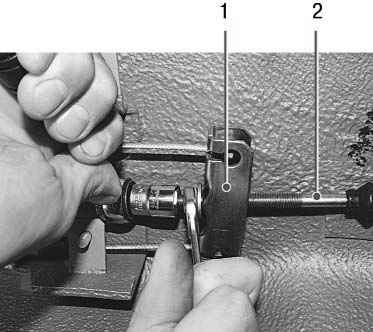

4. Ключом «на 13» отверните контргайку и регулировочную гайку стояночного тормоза и снимите уравнитель 1 с тяги 2.

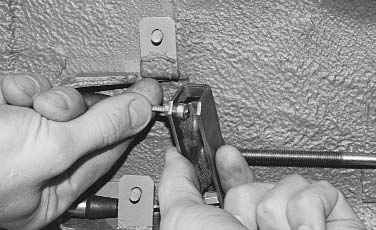

5. Выньте наконечник троса из уравнителя.
Замена троса привода стояночного тормоза
Замена троса привода стояночного тормоза

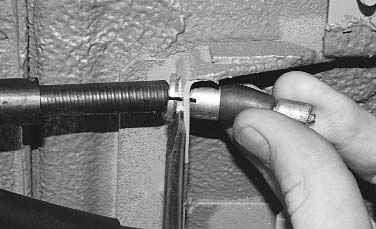

6. Выньте наконечник оболочки троса из кронштейна на кузове.

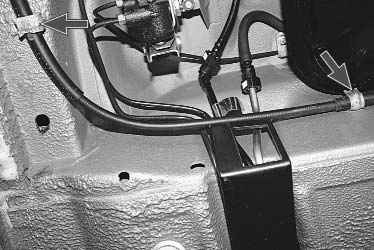

7. Отогните две скобы крепления каждого троса.
Замена троса привода стояночного тормоза
Замена троса привода стояночного тормоза

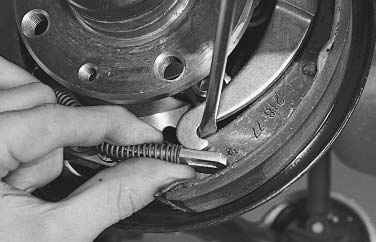

8. Вставьте отвертку между колодкой и рычагом привода стояночного тормоза, отведите рычаг в переднее положение и отсоедините наконечник троса от рычага.

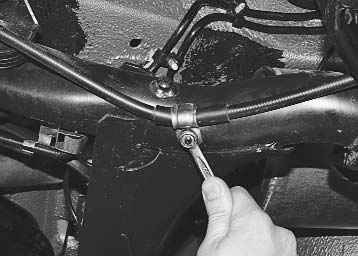

9. Ослабьте затяжку гайки крепления держателя троса на балке заднего моста и выньте трос из держателя.
Замена троса привода стояночного тормоза
Замена троса привода стояночного тормоза

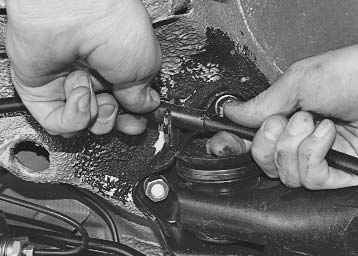

10. Выньте трос из кронштейна на кузове.

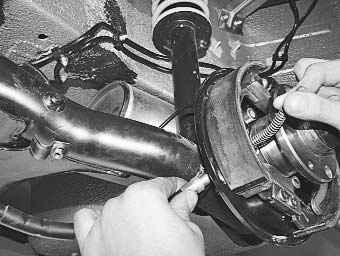

11. Выньте трос из тормозного щита.
12. Установите трос в порядке, обратном снятию. При этом обратите внимание на то, что тросы устанавливают в кронштейн крест-накрест. После установки отрегулируйте стояночный тормоз (см. «Проверка и регулировка привода стояночного тормоза»).

Полезный совет
Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им. Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо.
