1.1. Идентификационные данные на автомобиль

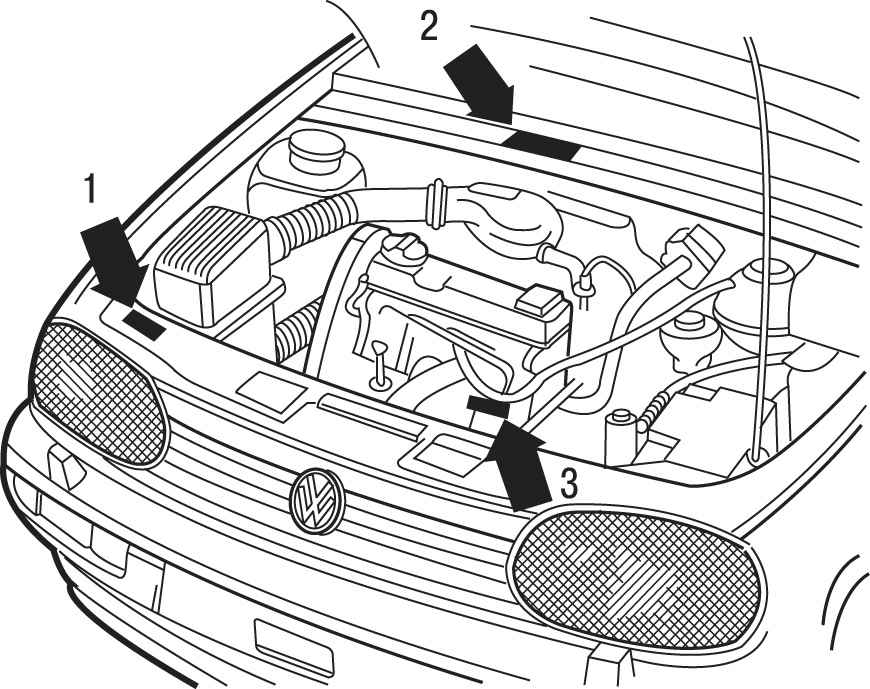

Рис. 1.1. Расположение номеров и маркировочных таблиц на автомобиле: 1 — маркировочная табличка; 2 — идентификационный номер (VIN); 3 — номер двигателя

Основные сведения об автомобиле вы можете получить из маркировочной таблички (рис. 1.1), которая крепится на верхней поперечине радиатора с правой стороны (эти же данные, исключая массовые характеристики, приведены на наклейке в багажном отделении). На ней указываются: заводской номер, семнадцатизначный идентификационный номер автомобиля (VIN), номер модели, кодовое обозначение модели и мощности двигателя, модель двигателя и коробки передач, номер краски и комплектация, номера дополнительного оборудования, установленного по заказу, полная допустимая масса автомобиля, полная допустимая транспортная масса, допустимая нагрузка на переднюю ось, допустимая нагрузка на заднюю ось.

Семнадцатизначный идентификационный номер автомобиля (VIN), помимо маркировочной таблички, выбит на верхнем усилителе моторного щита и имеет следующую структуру:

WVW AAA BB C D Е ХХХХХХ (WVW — мировой индекс производителя);

ААА, ВВ — позиции, заполняемые для моделей, произведенных для экспорта в США;

С — незадействованная позиция;

D — модельный год;

Е — завод-производитель;

ХХХХХХ — заводской номер.

ПРИМЕЧАНИЕ Модельный год до 1996 г. начинался с августа, с 1996 г. — с первого июня. Модельные года обозначаются следующими буквами: N — 1992 г., О — 1993 г., Р — 1994 г., Q — 1995 г., U — 1996 г., V — 1997 г.

Завод-производитель: «Н» — Ганновер; «W» — Вольфсбург; «Е» — Эмден; «А» — Ингольштадт; «N» — Некарсульм; «К» — Оснабрюк; «В» — Брюссель.

Номер двигателя 3 (см. рис. 1.1 ) выбивается на блоке цилиндров (прим. на некоторых машинах вы можете найти его также и на наклейке на кожухе ремня привода ГРМ). Первые три буквы в нем обозначают его модель.

В зависимости от модели двигателя он находится в следующих местах:

— бензиновый двигатель объемом 1,4 и 1,6 л (АBD, APX, APQ, AEX, ABU, AEA, AEE, AFT, AKS, кроме двигателя АЕК) — над маховиком;

— бензиновый двигатель объемом 1,6 л (двигатель АЕК) и восьмиклапанные двигатели объемом 1,8 и 2,0 л (AAM, ANN, ABS, ADZ, ANP, 2E) — в передней части блока цилиндров, ниже плоскости сочленения блока с головкой двигателя;

— бензиновый шестнадцатиклапанный двигатель объемом 2,0 л (ABF) — в передней части блока цилиндров над сапуном;

— дизельный двигатель объемом 1,9 л (1Y, AAZ, 1Z, AFN, AHU) — в передней части блока цилиндров, между ТНВД и вакуумным насосом;

Рис. 1.2. Расположение номера на двигателе VR6

— двигатели VR6 объемом 2,8 и 2,9 л (AAA, ABV) — слева, ниже плоскости сочленения головки и блока цилиндров, в передней части блока цилиндров (рис. 1.2).
