1. Инструкция по эксплуатации

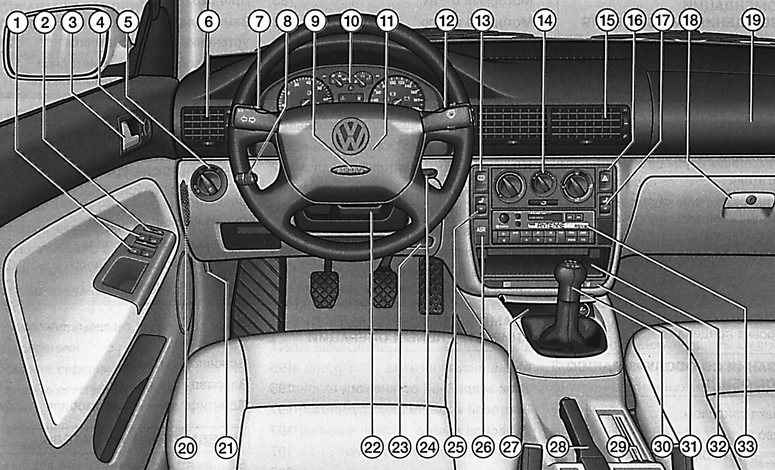

1 – Переключатель управления электростеклоподъемниками.
2 – Клавиша управления центральной блокировкой замков.
3 – Внутренняя ручка замка двери.
4 – Установка наружных зеркал.
5 – Включатель наружного освещения.
6 – Дефлекторы подачи воздуха.
7 – Подрулевой переключатель указателя поворотов и света фар. Управление круиз-контролем.
8 – Подсветка приборов. Корректор наклона света фар.
9 – Надувная подушка безопасности для водителя.
10 – Комбинация приборов: контрольные приборы, контрольные лампы, система автоматического контроля, бортовая навигационная система.
11 – Звуковой сигнал (работает только при включенном зажигании).
12 – Подрулевой переключатель стеклоочистителей и стеклоомывателей. Переключатель показаний маршрутного компьютера.
13 – Включатель обогрева заднего стекла.
14 – Органы управления: системой вентиляции и отопления, климатической установкой, установкой "Климатроник".
15 – Дефлекторы подачи воздуха.
16 – Включатель аварийной сигнализации.
17 – Включатель-регулятор обогрева правого сиденья.
18 – Ящик для вещей.
19 – Надувная подушка безопасности для переднего пассажира.
20 – Предохранители.
21 – Рукоятка открытия капота.
22 – Стопорная рукоятка регулируемой рулевой колонки.
23 – Отсек для бортовой документации.
24 – Замок зажигания.
25 – Включатель-регулятор обогрева левого сиденья.
26 – Выключатель противобуксовочной системы с уменьшением крутящего момента двигателя или электронной системы стабилизации.
27 – Пепельница с прикуривателем/штепсельной розеткой.
28 – Рычаг стояночного тормоза.
29 – Рукоятка разблокирования лючка топливозаливной горловины.
30 – Рычаг переключения передач (механическая коробка передач). Селектор (автоматическая коробка передач).
31 – Подстаканник.
32 – Ящик для вещей
33 – Радиоприемник.

Некоторые вышеперечисленные органы управления и контрольные приборы устанавливаются только на определенные исполнения автомобиля или в качестве заказного оборудования.

  ^
