2.15.7. Снятие и установка термостата

Снятие
Отсоедините штекер от датчика температуры охлаждающей жидкости на выходе из радиатора.

ПРИМЕЧАНИЕ
Прокладки и уплотнительные кольца необходимо замените.
Слейте охлаждающую жидкость.
Демонтируйте трехфазный генератор

Снимите шланг системы охлаждения со штуцера.
Ослабьте крепежные болты 4 штуцера 3 с помощью шарнирного ключа 10, выкрутите с помощью насадки 5 и снимите штуцер 3 с термостатом 1.
Термостат 1 1/4 об. (90 °) вращайте влево и извлеките из соединительного штуцера 3.

Установка
Установка осуществляется в обратной последовательности, с учетом следующего.
Смочите новое уплотнительное кольцо круглого сечения 2 охлаждающей жидкостью.

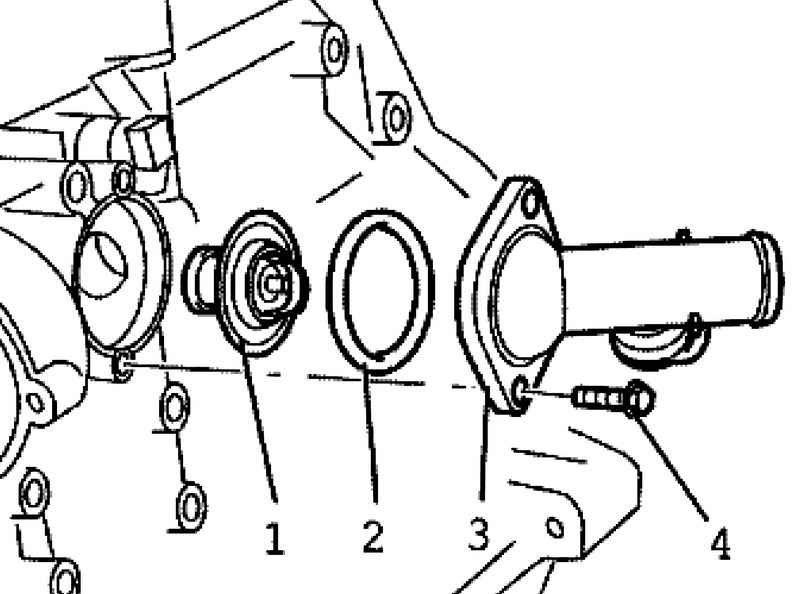

Компоненты термостата
Рис. 2.335. Компоненты термостата


Установите термостат 1 в соединительный штуцер 3 и сделайте 1/4 об. (90°) вращайте вправо (рис. 2.335).

ПРИМЕЧАНИЕ
Скобы термостата должны располагаться практически вертикально.
Установите соединительный штуцер 3 с термостатом 1 в блок цилиндров.

Подтяните крепежные болты 4 с помощью шарнирного ключа 10. Момент затяжки 15 Н·м.
Залейте охлаждающую жидкость.
