2.19.1. Свободная установка выпускной системы

Работы проводятся на холодном двигателе.

Открутите соединение зажимного хомута между приемной трубой и промежуточным глушителем.

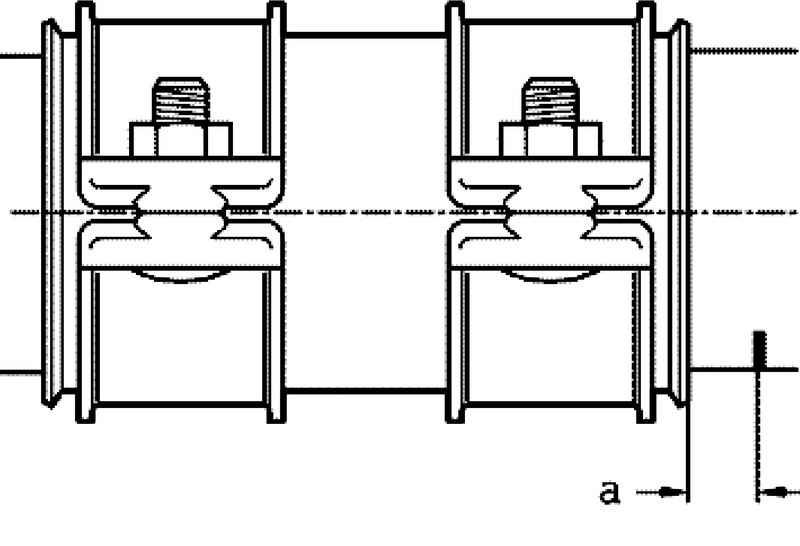

Рис. 2.372. Схема установки зажимных хомутов

Установите зажимной хомут с расстоянием А = 5 мм перед маркировкой на приемной трубе и слега подтяните переднее соединение (рис. 2.372).

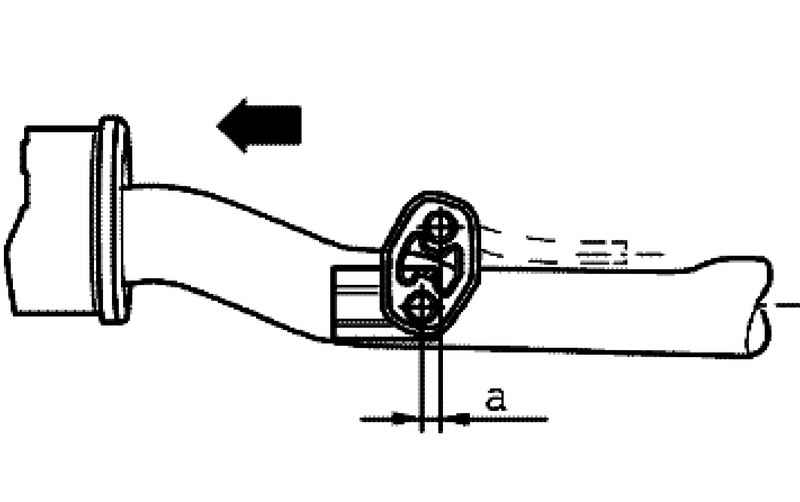

Рис. 2.373. Установка промежуточного и основного глушителей

Устанавливайте промежуточный и основной глушители вперед в зажимной хомут пока не будет достигнута величина А между креплением/кузовом и креплением/основным глушителем в 4 мм. указывает направление движения (рис. 2.373).

Выровняйте основной глушитель по горизонтали.

Подтяните соединения зажимного хомута в этом положении.

Момент затяжки: M8 – 25 Н·м.

Момент затяжки: M10 – 40 Н·м.

После затяжки зажимного хомута проверьте расстояние А, при необходимости – скорректировать.
