4.2.1. Проверка шарнира подвески

Проверка осевого зазора

Рис. 4.39. Проверка осевого зазора

Сильно потяните рычаг вниз в направлении и снова отжать вверх (рис. 4.39).

Проверка

радиального зазора

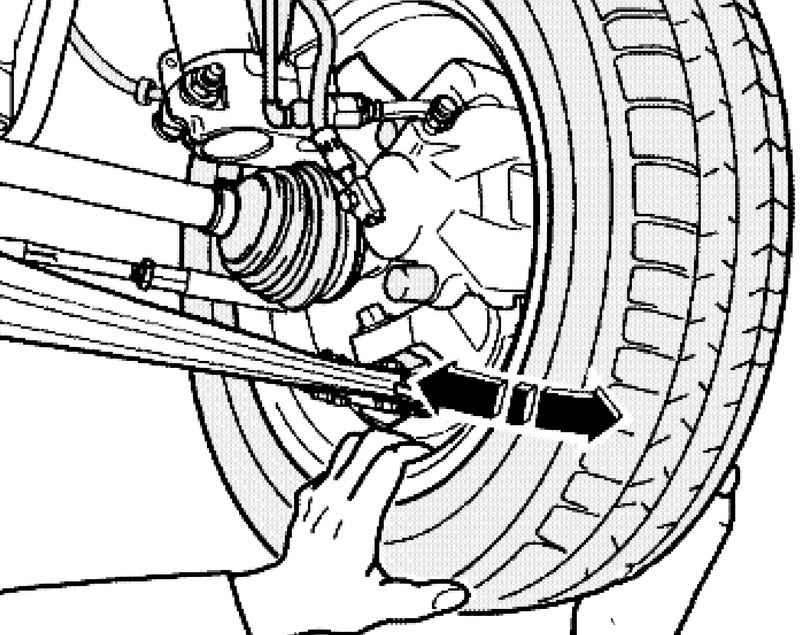

Рис. 4.40. Проверка радиального зазора

С силой нажмите на колесо внизу в направлении внутрь и наружу (рис. 4.40).

ПРИМЕЧАНИЕ

Обе проверки должны показать отсутствие ощутимого или видимого «люфта».

При проведении проверок наблюдайте за шарниром подвески.

Учитывайте возможный зазор в колесном подшипнике или «люфт» в верхней подушке амортизационной стойки.

Проверьте пыльник на наличие повреждений, при необходимости замените шарнир.
