7.2.1. Генератор

Генератор – источник электроснабжения автомобиля. При работающем двигателе он обеспечивает электроэнергией все агрегаты и заряжает аккумуляторную батарею. Мощный трехфазный синхронный генератор является силовой электростанцией вашего автомобиля. Уже в режиме холостого хода он обеспечивает электроснабжение всех потребителей. В современных автомобилях генератор способен вырабатывать мощность до 2 кВт. Генератор приводится в действие клиновым ремнем.

Трехфазный генератор вырабатывает трехфазный переменный ток. Поскольку аккумулятор должен подзаряжаться постоянным током, то с помощью мощных диодов происходит преобразование переменного тока в постоянный.

Выпрямители также предотвращают разрядку батареи при стоянке. Генератор практически не требует обслуживания. Самостоятельно можно заменить щетки генератора после пробега 100 000 км. В случае серьезной неисправности сдайте генератор в ремонт.

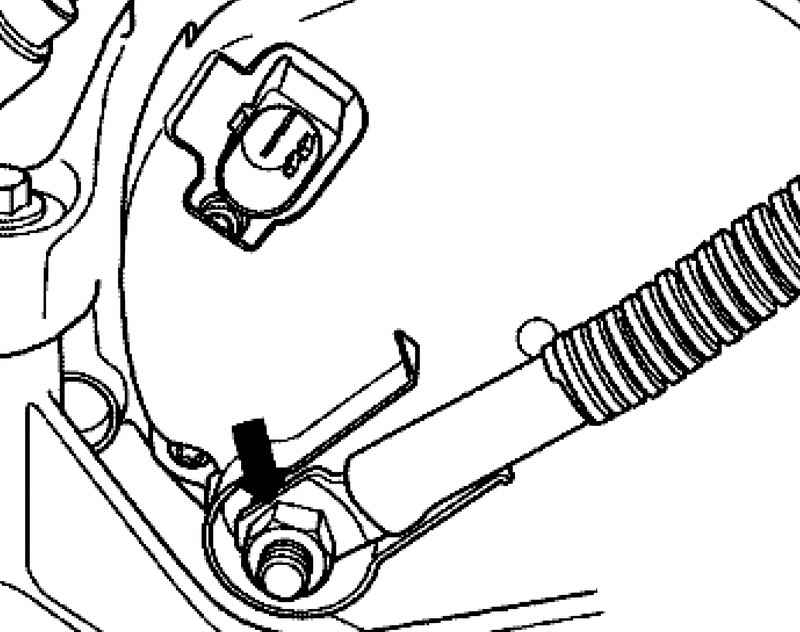

Рис. 7.7. Крепежная гайка провода B+

Момент затяжки для крепежной гайки провода B+ находится в таблице «Моменты затяжки» (рис. 7.7).

ВНИМАНИЕ Если провод В+ закреплен с неправильным моментом затяжки, существуют следующие риски: – аккумулятор будет заряжаться не полностью. – может произойти выход из строя электрооборудования и электроники автомобиля. – существует опасность пожара из-за возможного искрения и повреждения электронных узлов и блоков управления из-за перенапряжения.

Проверните двигатель у виброгасителя/ременного шкива торцевым ключом.

Проверьте поликлиновой ремень на предмет следующих повреждений:

– разрывы несущего слоя (надрывы, разломы посередине, поперечные разломы);

– отслоение слоев (верхний слой, рабочая поверхность);

– порванные части несущего слоя;

– износ рабочей поверхности;

– износ краев (износ материала, потрепанные/ топорщащиеся края, затвердевание краев, трещины в краях)

– следы масла и смазок.

ВНИМАНИЕ В случае обнаружения недостатков обязательно замените поликлиновой ремень. Таким образом, можно предотвратить возможные неисправности и выход из строя некоторых функций.

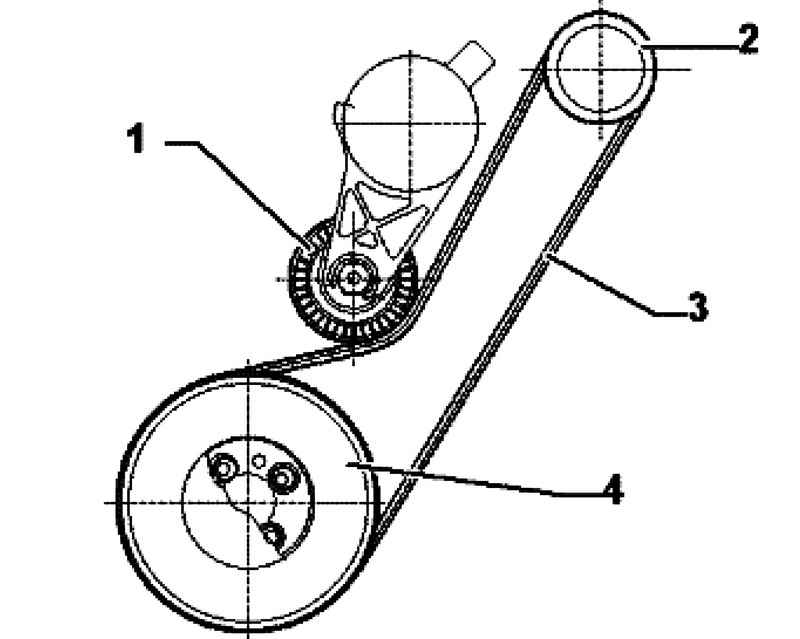

Рис. 7.8. Автомобили без кондиционера: 1 – натяжной ролик; 2 – шкив клиноременной передачи – трехфазный генератор; 3 – поликлиновой ремень; 4 – шкив клиноременной передачи – коленчатый вал

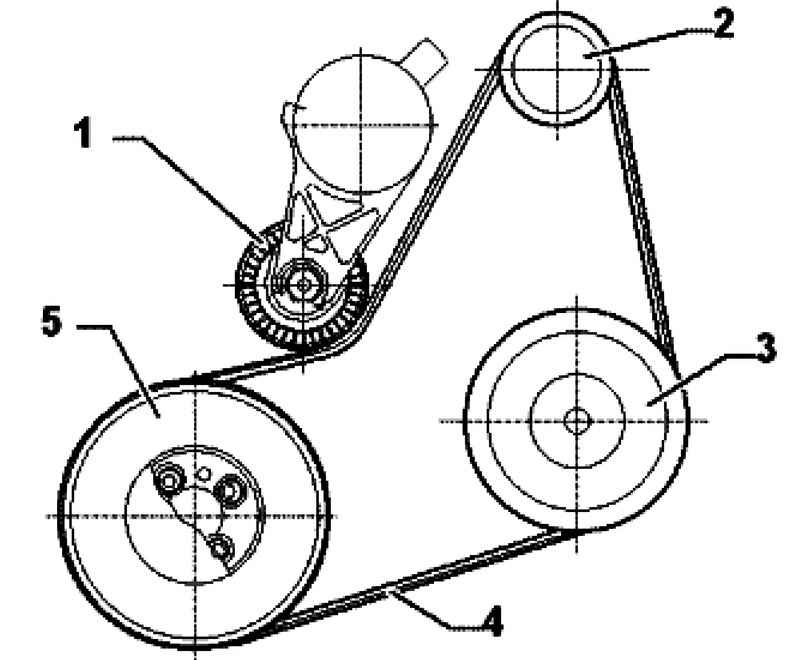

Рис. 7.9. Автомобили с кондиционером: 1 – натяжной ролик; 2 – шкив клиноременной передачи – трехфазный генератор; 3 – шкив поликлинового ремня – компрессор кондиционера; 4 – поликлиновой ремень; 5 – шкив клиноременной передачи – коленчатый вал

Рис. 7.10. Автомобили без кондиционера: 1 – шкив клиноременной передачи – насос системы охлаждения; 2 – натяжной ролик; 3 – шкив клиноременной передачи – трехфазный генератор; 4 – поликлиновой ремень; 5 – шкив клиноременной передачи – коленчатый вал

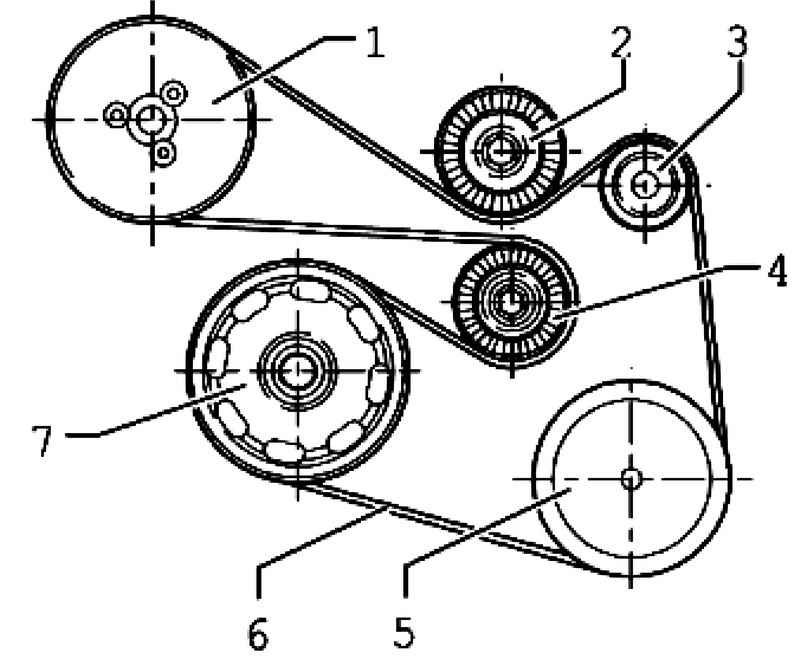

Рис. 7.11. Автомобили с кондиционером: 1 – шкив клиноременной передачи – насос системы охлаждения; 2 – отводной ролик; 3 – шкив клиноременной передачи – трехфазный генератор; 4 – натяжной ролик; 5 – шкив поликлинового ремня – компрессор кондиционера; 6 – поликлиновой ремень; 7 – шкив клиноременной передачи – коленчатый вал
