7.2.7. Снятие и установка стартера (автомобили с двигателем 1,6 л с впрыском, механическая коробка передач)Снятие
Отсоедините АКБ.

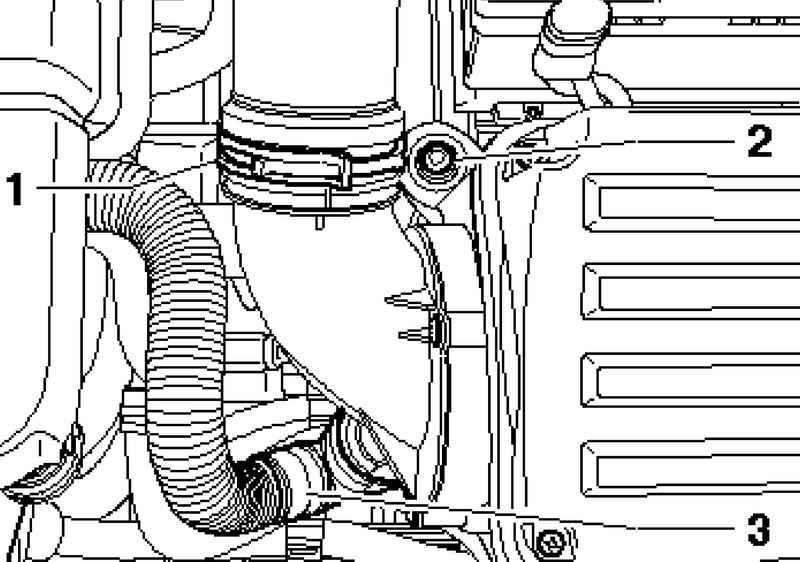

Откройте пружинный хомут 1 с помощью клещей для пружинных хомутов и выкрутите крепежный болт 2.
Разблокируйте шланг 3 и снимите его с корпуса воздушного фильтра (рис. 7.33).

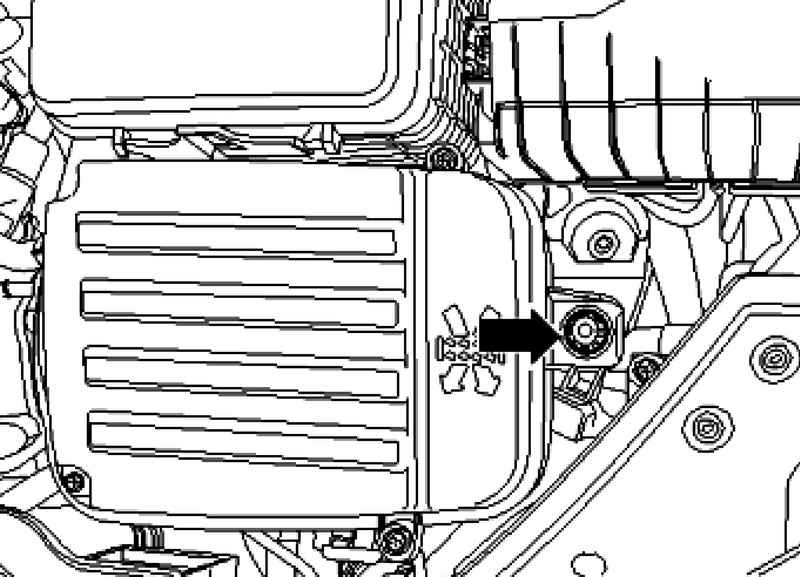

Извлеките корпус воздушного фильтра на правой стороне из резиновой опоры вверх
Извлеките корпус воздушного фильтра из автомобиля (рис. 7.34).
Сдвиньте защитный колпачок в направлении стрелки с тягового реле (рис. 7.27).
Открутите плюсовой кабель 1 и отсоедините штекерное соединение клеммы 50 2 (рис. 7.28).

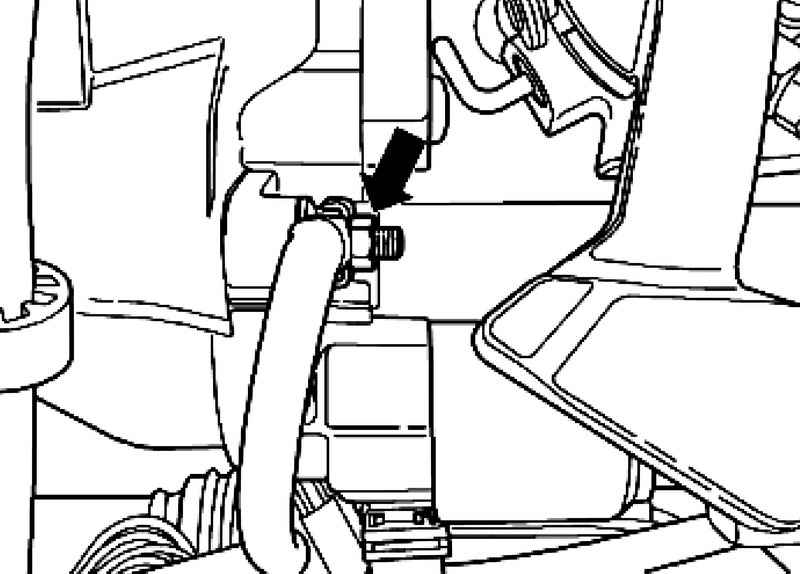

Открутите массовый провод от крепежного болта стартера (рис. 7.35).
Выкрутите крепежный болт стартера (рис. 7.31).
Снимите шумоизоляцию.

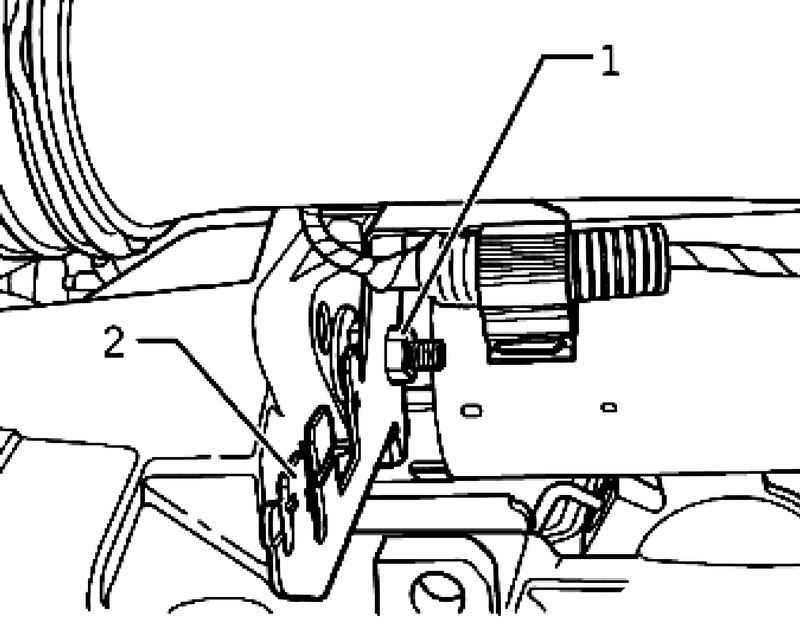

Открутите крепежную гайку 1 от нижнего крепежного болта стартера.
Снимите держатель проводов 2 (рис. 7.36).
Выкрутите крепежный болт стартера.
Извлеките стартер из моторного отсека снизу.
Установка
Монтаж осуществляется в обратной последовательности, при этом необходимо учитывать следующее.
Затяните соединения с предписанными моментами затяжки.
|
