16.5.3. Разборка и сборка фары

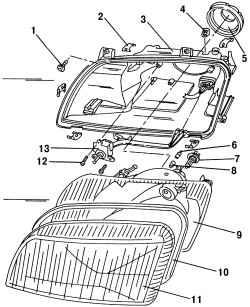

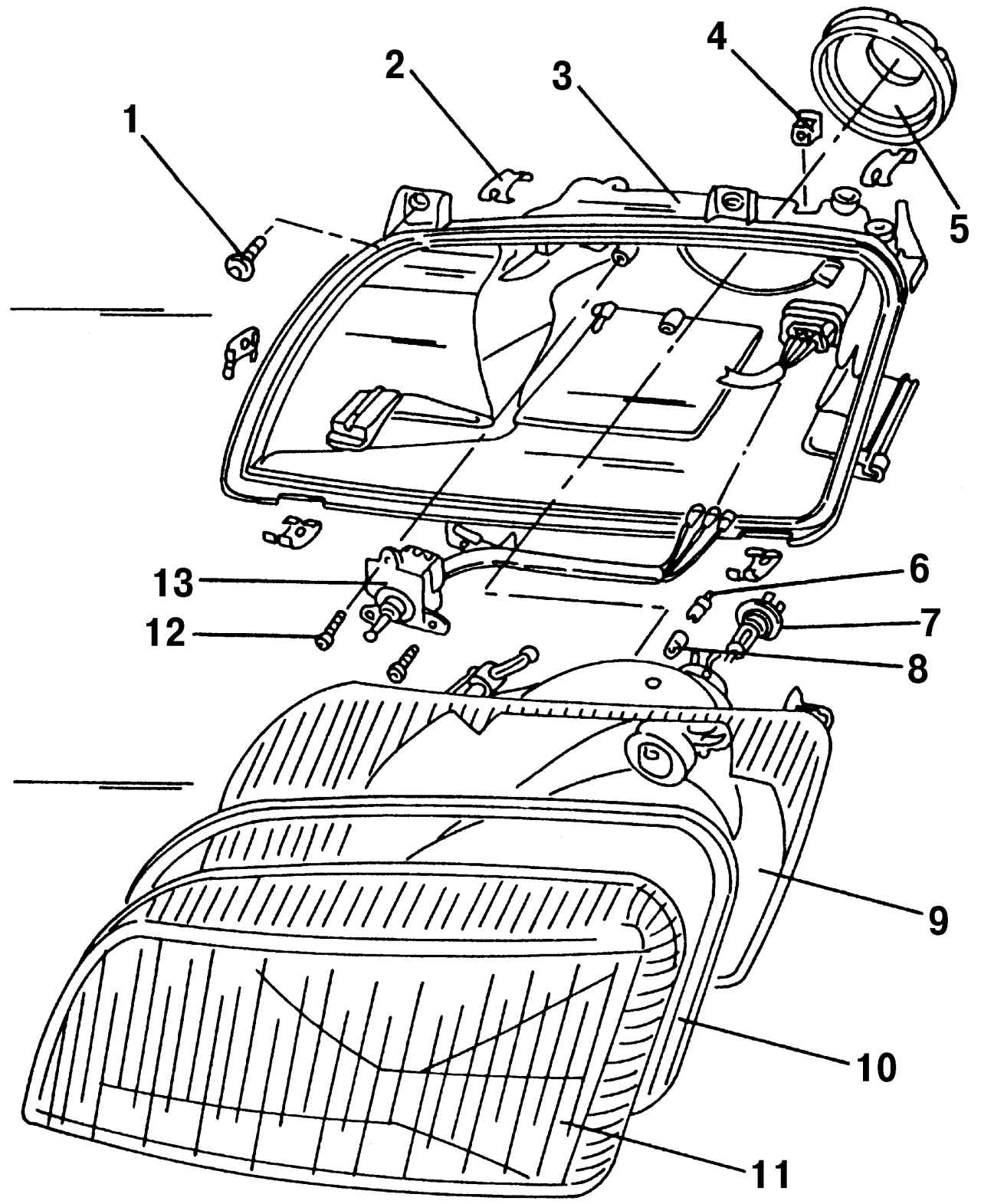

Рис. 350. Отдельные элементы фары: 1 — винт, 8 Н·м; 2 — стопорный зажим; 3 — корпус фары; 4 — вентиляционное устройство; 5 — крышка; 6 — патрон лампы габаритного света; 7 — двухнитевая лампа, H4; 8 — лампа накаливания габаритного света; 9 — рефлектор; 10 — резиновая уплотнительная прокладка; 11 — рассеиватель фары; 12 — винт крепления; 13 — электродвигатель, поворачивающий рефлектор фары

Нет необходимости полностью заменять фару, если разобьется ее рассеиватель или повредится рефлектор. Фара может быть разобрана на составляющие (см. рис. 350). Разборку фары проводите в следующем порядке:

- снимите передний указатель поворота;

- снимите решетку радиатора;

- при помощи отвертки осторожно снимите пять зажимов крепления рассеивателя, которые расположены по его периметру;

- снимите рассеиватель фары и резиновую уплотнительную прокладку.

Установку фары проводите в порядке, обратном разборке, выполняя следующие рекомендации:

- не касайтесь рефлектора голыми руками;

- всегда заменяйте резиновую уплотнительную прокладку рассеивателя фары;

- зажимы крепления рассеивателя устанавливайте вручную на прежние места;

- после установки фары обязательно проведите ее регулировку.
