4.2.10. Установка винтовой пружины

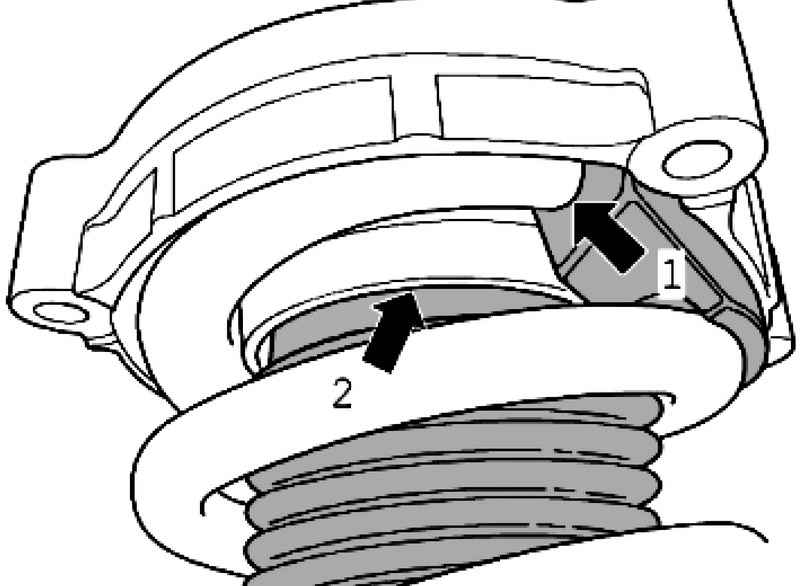

Рис. 4.82. Установка верхней опоры в чашку

Вставьте верхнюю опору 2 в верхнюю чашку 1 (рис. 4.82).

При этом выступ стрелка A должна совпасть с углублением – стрелка B.

Установите пружину на нижний держатель VAS 6046/ 3.

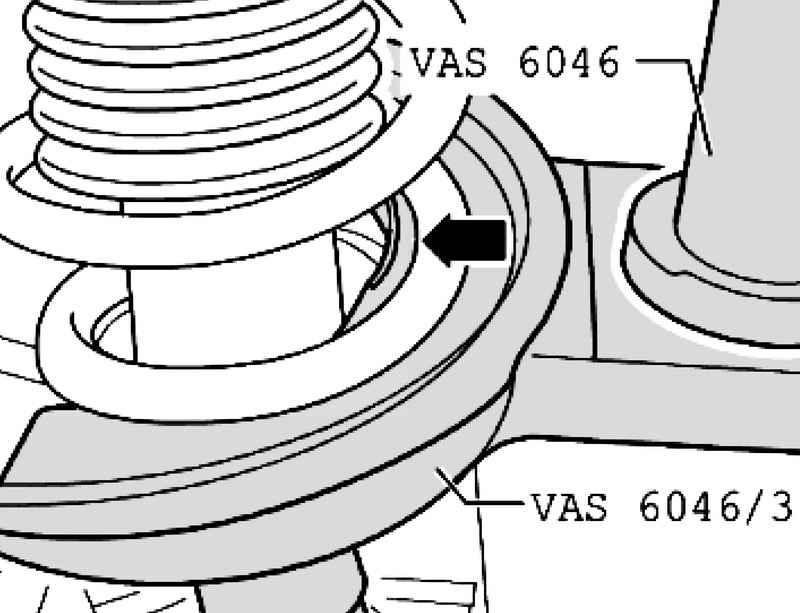

Рис. 4.81. Правильное положение пружины в держателе

Следите за правильным положением пружины в держателе VAS 6046/ 3 (рис. 4.81).

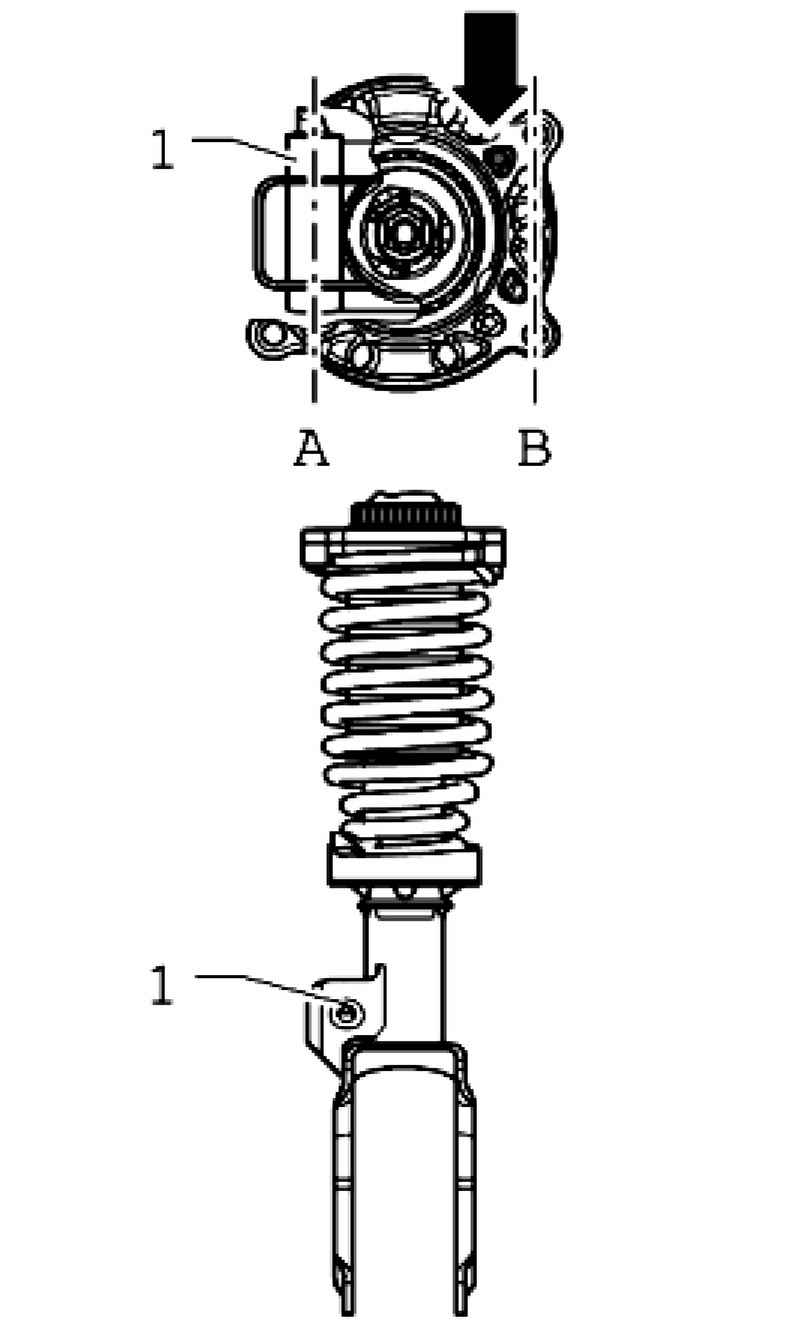

Рис. 4.83. Схема установки пружины

Верхнюю чашку необходимо установите на пружину так, чтобы выступ находился напротив крепления соединительной тяги 1 (рис. 4.83).

Линии центов A и B должны быть параллельны друг другу.

Рис. 4.84. Правильное положение конца пружины

Конец пружины должен прилегать к упору верхней опоры 1 (рис. 4.84).

Следите за тем, чтобы пыльник был зажат в верхней чашке пружины 2.

На штоке поршня затяните новую шестигранную гайку.

Разожмите стяжку VAS 6046 и снимите ее с пружины.

Установите амортизационную стойку.

Гайка амортизационной стойки (Используйте новые гайки) – 60 Н·м
