7.1.9. Снятие и установка реле отключения аккумуляторной батареи

Снятие

Отключите АКБ.

Снимите вторую АКБ, находящуюся в багажном отсеке.

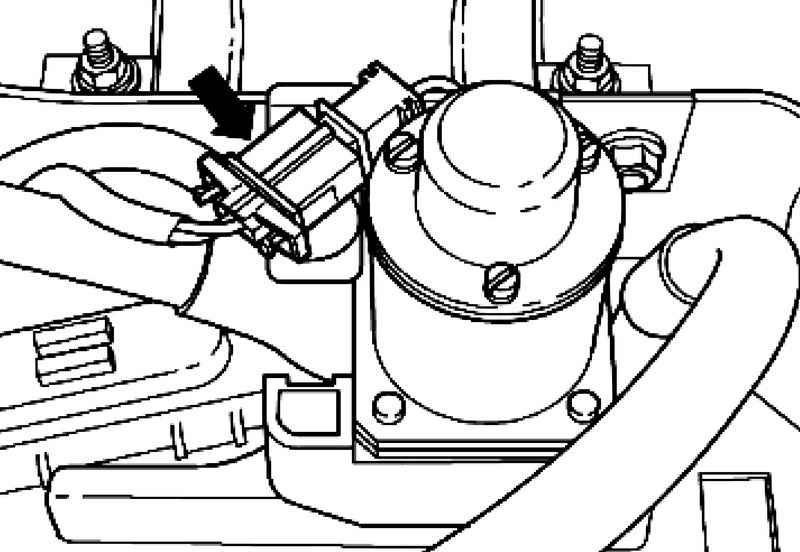

Рис. 7.21. Штекер с реле отключения аккумуляторной батареи

Отключите штекер с реле отключения аккумуляторной батареи (рис. 7.21).

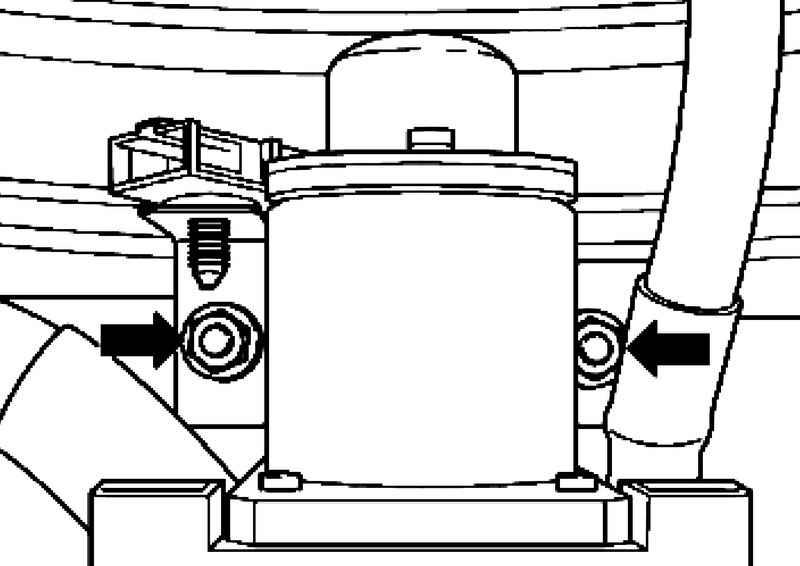

Рис. 7.22. Крепление реле отключения аккумуляторной батареи

Открутите крепежные гайки и извлеките реле отключения АКБ из держателя, потянув его вверх (рис. 7.22).

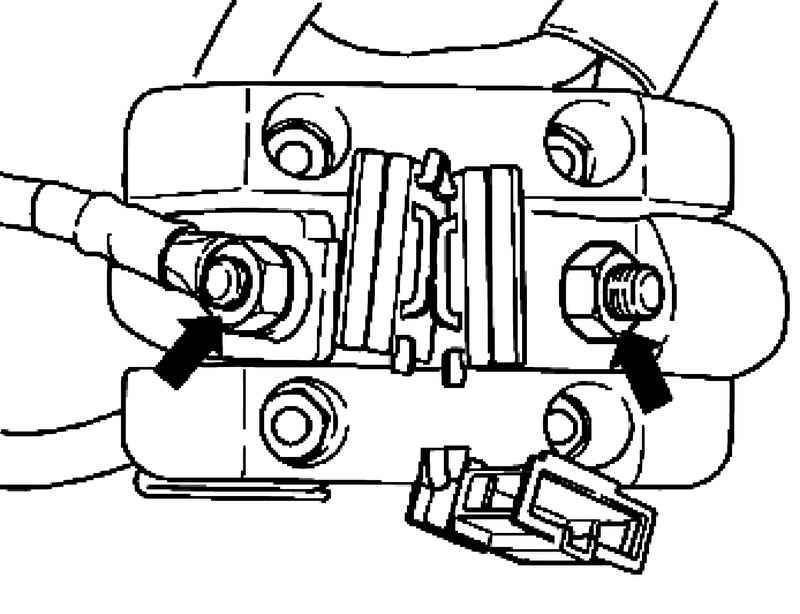

Рис. 7.23. Электрические провода реле отключения аккумуляторной батареи

Отсоедините электрические провода от реле отключения аккумуляторной батареи (рис. 7.23).

Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.

Затяните крепежные гайки реле отключения аккумуляторной батареи и провода с предписанным моментом затяжки.

Установите вторую АКБ, находящуюся в багажном отсеке.

Подключите АКБ.
