2.2.5. Замена свечей зажигания

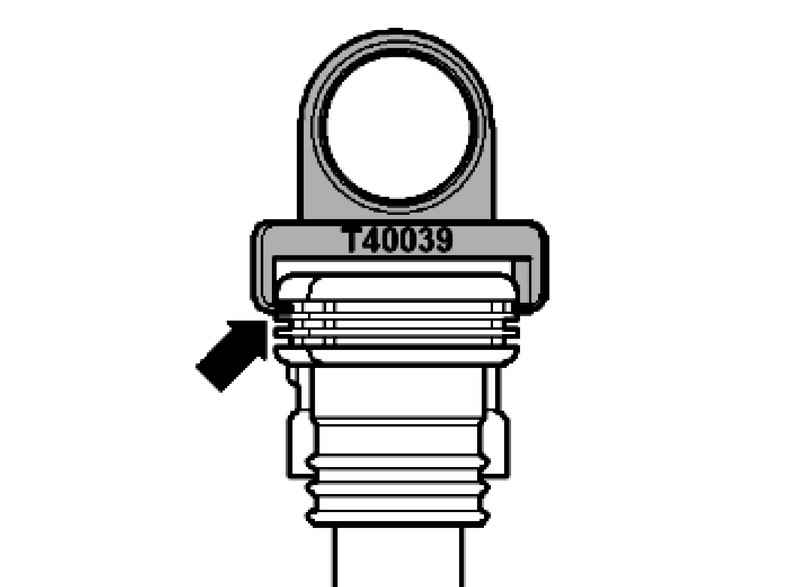

ВНИМАНИЕ Установите съемник на самом верхнем толстом ребре катушек зажигания и отделите его от свечей зажигания, так как при последующей установке съемника на нижних ребрах их можно повредить (рис. 2.23).

Снимите защитную крышку двигателя.

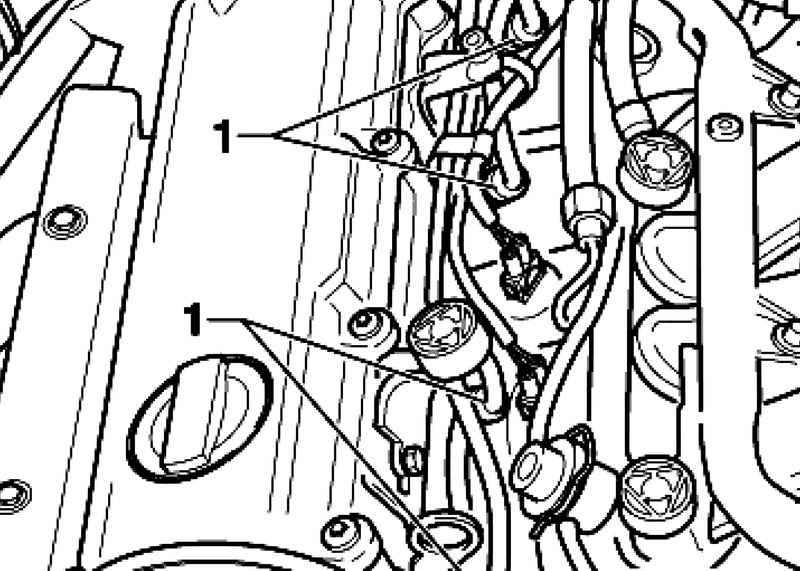

Рис. 2.24. Наконечники свечей зажигания

При выключенном зажигании снимите наконечники 1 со свечей зажигания (рис. 2.24).

Вывинтите свечи зажигания ключом для свечей зажигания.

Ввинтите новые свечи зажигания.

Проверьте надежность фиксации высоковольтных проводов и наконечников свечей зажигания.

Момент затяжки: свечи зажигания в головке цилиндров – 30 Н·м.

Выключите зажигание.

Снимите защитную крышку двигателя.

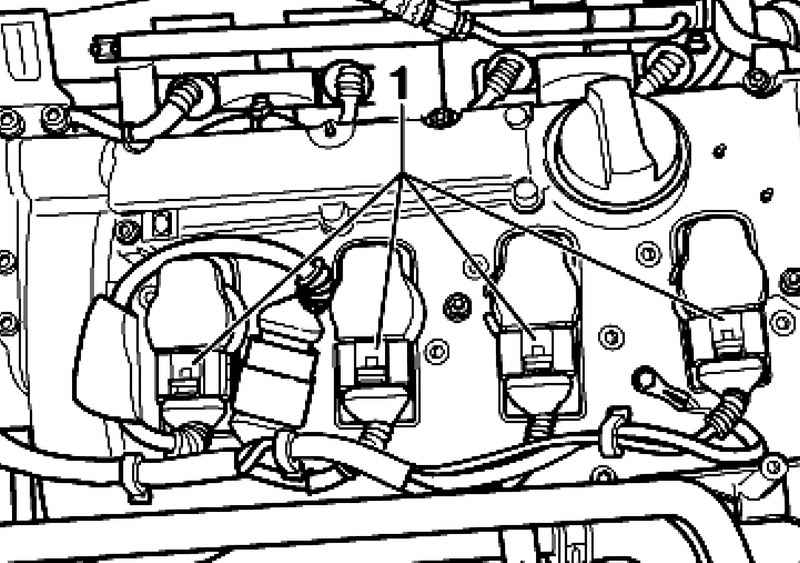

Рис. 2.25. Наконечники катушек зажигания

Снимите наконечники 1 с катушек зажигания (рис. 2.25).

Нажмите на наконечник 1 в направлении катушки зажигания.

Нажмите от руки на защелку и снимите наконечник.

Снимите с помощью съемника катушки со свечей зажигания.

Вывинтите свечи зажигания ключом для свечей зажигания.

Ввинтите новые свечи зажигания.

Момент затяжки: свечи зажигания в головке блока цилиндров – 30 Н·м.

ПРИМЕЧАНИЕ Катушки зажигания вставляйте от руки в предусмотренные для этого гнезда в крышке головки блока цилиндров.

Выключите зажигание.

Снимите защитную крышку двигателя (при наличии).

Удалите оба болта 1.

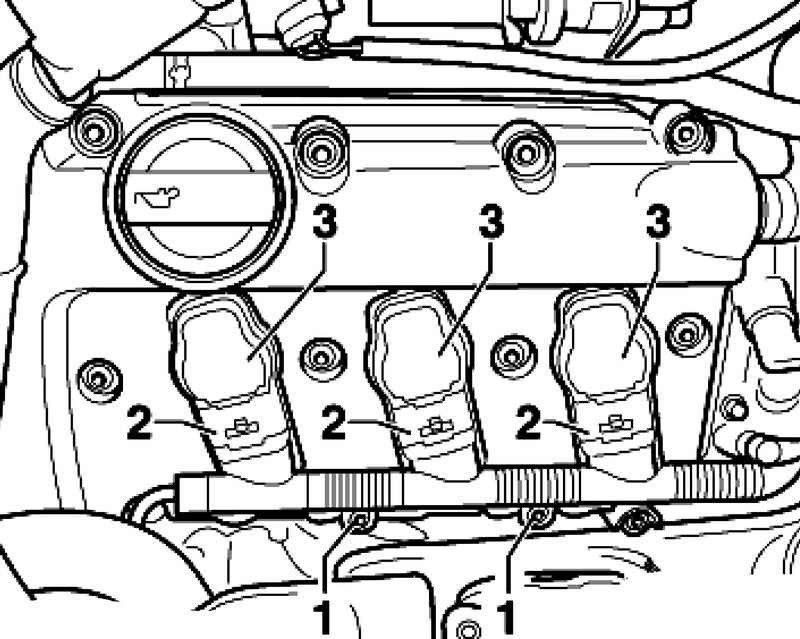

Рис. 2.26. Наконечники катушек зажигания и болты крепления рампы

Нажмите на наконечник 2 в направлении катушки зажигания (рис. 2.26).

Нажмите от руки на защелку и снимите наконечник.

Снимите с помощью съемника катушки со свечей зажигания.

Вывинтите свечи зажигания ключом для свечей зажигания.

Ввинтите новые свечи зажигания.

Момент затяжки: свечи зажигания в головке блока цилиндров – 30 Н·м.

ПРИМЕЧАНИЕ Катушки зажигания вставляйте от руки в предусмотренные для этого гнезда в крышке головки блока цилиндров.

Выключите зажигание.

Снимите защитную крышку двигателя (при наличии).

Снимите верхнюю часть воздушного фильтра.

Удалите оба болта 1.

Нажмите на наконечник 2 в направлении катушки зажигания. Нажмите от руки на защелку и снимите наконечник.

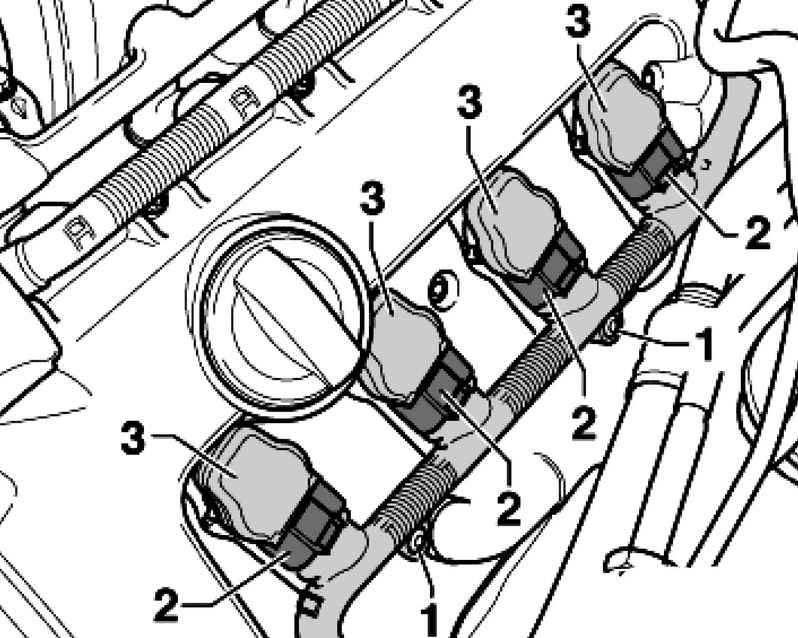

Рис. 2.27. Наконечники катушек зажигания и болты крепления рампы

Снимите с помощью съемника катушки 3 со свечей зажигания (рис. 2.27).

Вывинтите свечи зажигания ключом для свечей зажигания.

Ввинтите новые свечи зажигания.

Момент затяжки: свечи зажигания в головке блока цилиндров – 30 Н·м.

ПРИМЕЧАНИЕ Катушки зажигания вставляйте от руки в предусмотренные для этого гнезда в крышке головки блока цилиндров.

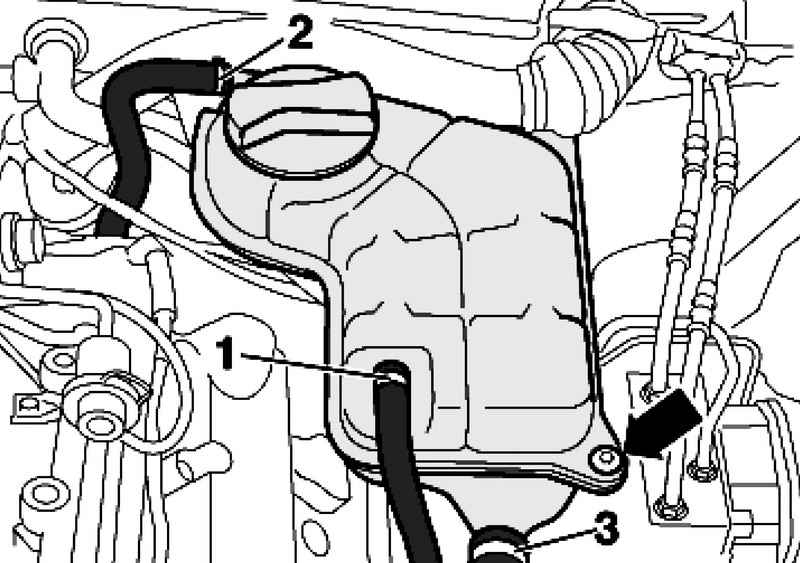

Рис. 2.28. Бачок с охлаждающей жидкостью

Отвинтите бачок с охлаждающей жидкостью (рис. 2.28).

Закрепите бачок с присоединенными к нему шлангами 1–3 в стороне.

Удалите оба болта 1.

Рис. 2.29. Наконечники катушек зажигания и болты крепления рампы

Нажмите на наконечник 2 в направлении катушки зажигания (рис. 2.29).

Нажмите от руки на защелку и снимите наконечник.

Снимите с помощью съемника катушки 3 со свечей зажигания.

Вывинтите свечи зажигания ключом для свечей зажигания.

Ввинтите новые свечи зажигания.

Момент затяжки: свечи зажигания в головке блока цилиндров – 30 Н·м.

ПРИМЕЧАНИЕ Катушки зажигания вставляйте от руки в предусмотренные для этого гнезда в крышке головки блока цилиндров.

Выключите зажигание.

Снимите верхнюю часть воздушного фильтра.

Удалите оба болта 1

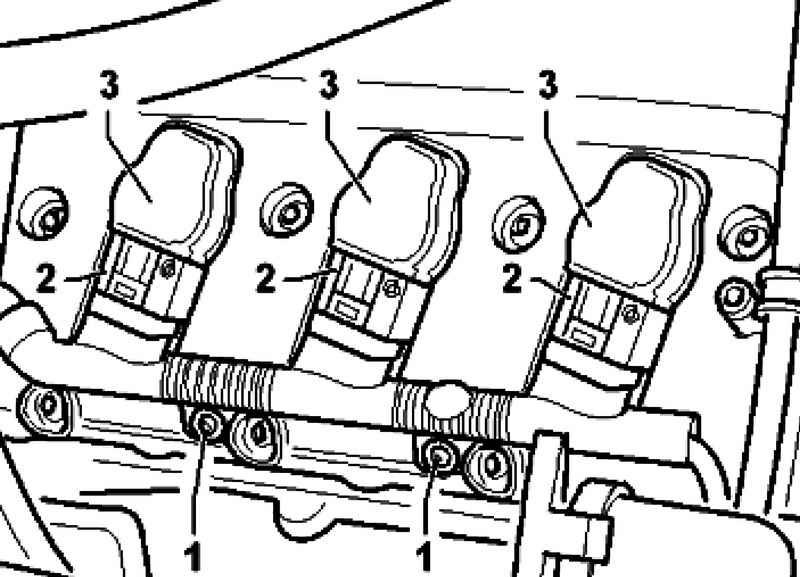

Рис. 2.30. Наконечники катушек зажигания и болты крепления рампы

Нажмите на наконечник 2 в направлении катушки зажигания (рис. 2.30).

Нажмите от руки на защелку и снимите наконечник.

Снимите с помощью съемника катушки 3 со свечей зажигания.

Вывинтите свечи зажигания Ключом для свечей зажигания.

Ввинтите новые свечи зажигания.

Момент затяжки: свечи зажигания в головке блока цилиндров – 30 Н·м.

ПРИМЕЧАНИЕ Катушки зажигания вставляйте от руки в предусмотренные для этого гнезда в крышке головки блока цилиндров.

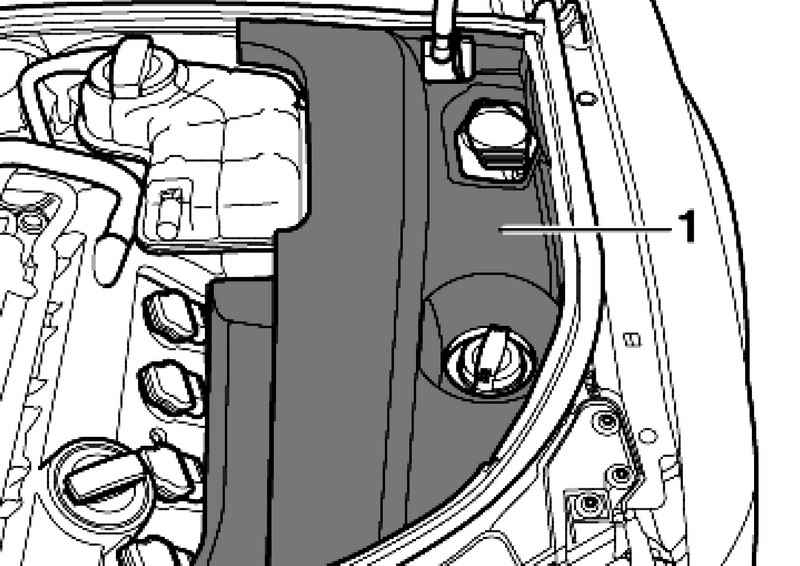

Рис. 2.31. Левый кожух моторного отсека

Снимите кожух, потянув его вверх (рис. 2.31).

Отвинтите бачок с охлаждающей жидкостью (рис. 2.28).

Закрепите бачок с присоединенными к нему шлангами 1–3 в стороне.

Удалите оба болта 1

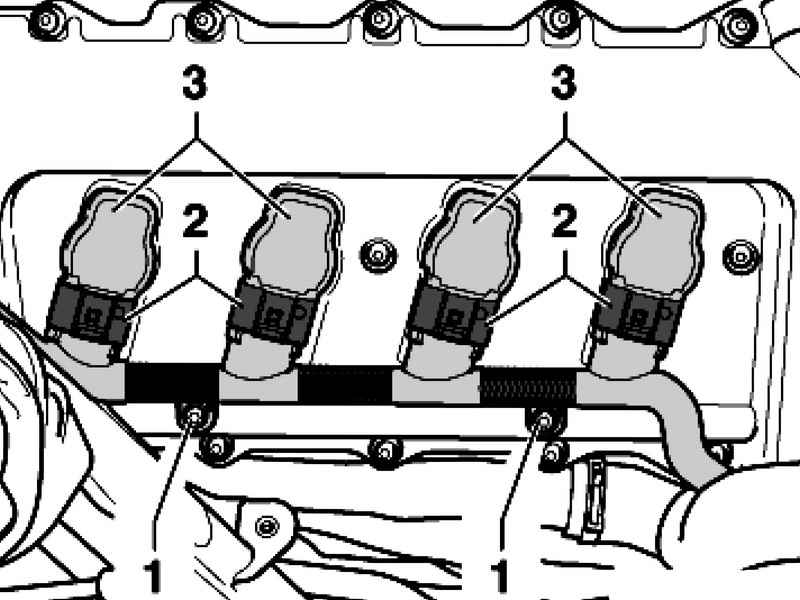

Рис. 2.32. Наконечники катушек зажигания и болты крепления рампы

Нажмите на наконечник 2 в направлении катушки зажигания (рис. 2.32).

Нажмите от руки на защелку и снимите наконечник.

Снимите с помощью съемника катушки 3 со свечей зажигания.

Вывинтите свечи зажигания Ключом для свечей зажигания.

Ввинтите новые свечи зажигания.

Момент затяжки: свечи зажигания в головке блока цилиндров – 30 Н·м.

ПРИМЕЧАНИЕ Катушки зажигания вставляйте от руки в предусмотренные для этого гнезда в крышке головки блока цилиндров.

Выключите зажигание.

Снимите верхнюю часть воздушного фильтра.

Удалите оба болта 1

Нажмите на наконечник 2 в направлении катушки зажигания (рис. 2.30). Нажмите от руки на защелку и снимите наконечник.

Снимите с помощью съемника катушки 3 со свечей зажигания.

Вывинтите свечи зажигания ключом для свечей зажигания.

Ввинтите новые свечи зажигания.

Момент затяжки: свечи зажигания в головке блока цилиндров – 30 Н·м.

ПРИМЕЧАНИЕ Катушки зажигания вставляйте от руки в предусмотренные для этого гнезда в крышке головки блока цилиндров.

Отвинтите бачок с охлаждающей жидкостью (рис. 2.28).

Закрепите бачок с присоединенными к нему шлангами 1–3 в стороне.

Удалите оба болта 1

Нажмите на наконечник 2 в направлении катушки зажигания (рис. 2.32). Нажмите от руки на защелку и снимите наконечник.

Снимите с помощью съемника катушки 3 со свечей зажигания.

Вывинтите свечи зажигания ключом для свечей зажигания.

Ввинтите новые свечи зажигания.

Момент затяжки: свечи зажигания в головке блока цилиндров – 30 Н·м.

ПРИМЕЧАНИЕ Катушки зажигания вставляйте от руки в предусмотренные для этого гнезда в крышке головки блока цилиндров.
